TX25
4. Montage und Aufstellung
4. Assembly and siting
4. Монтаж и инсталиране

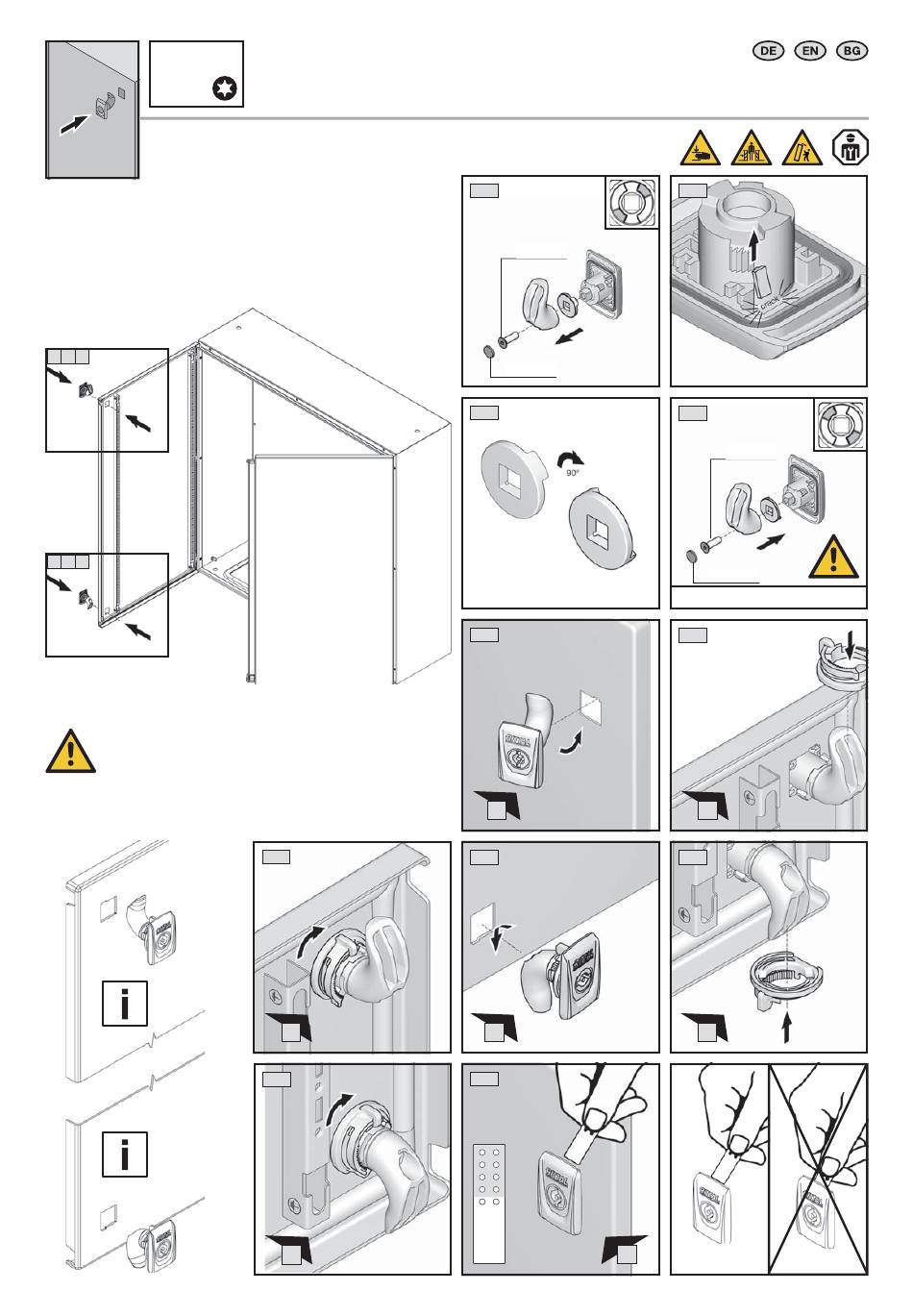

4.5 Montage Vorreiberverschluss, 2-türig, Türanschlag links
4.5 Mounting the cam lock – 2-door enclosures,
door hinged on left
4.5 Монтаж на гърбична ключалка, с 2 врати,
панти на вратата отляво
1 2 4
1 3 4
Risiko der Potenzialverschleppung im Fehlerfall
Risk of potential transfer in the event of a fault
Риск от прехвърляне на потенциал при
неизправност
32 AX Kompakt-Schaltschränke, Stahlblech / AX compact enclosures, sheet steel / Компактни електроразпределителни шкафове AX, от листова стомана
2.3
R
3.3
R
1.1
M5 x 16
Ø 10
1.3
2.1
F
3.1
F
4
F
1.2
1.4
M5 x 16
Ø 10
M = 2 + 0,5 Nm
A
2.2
R
3.2
R
