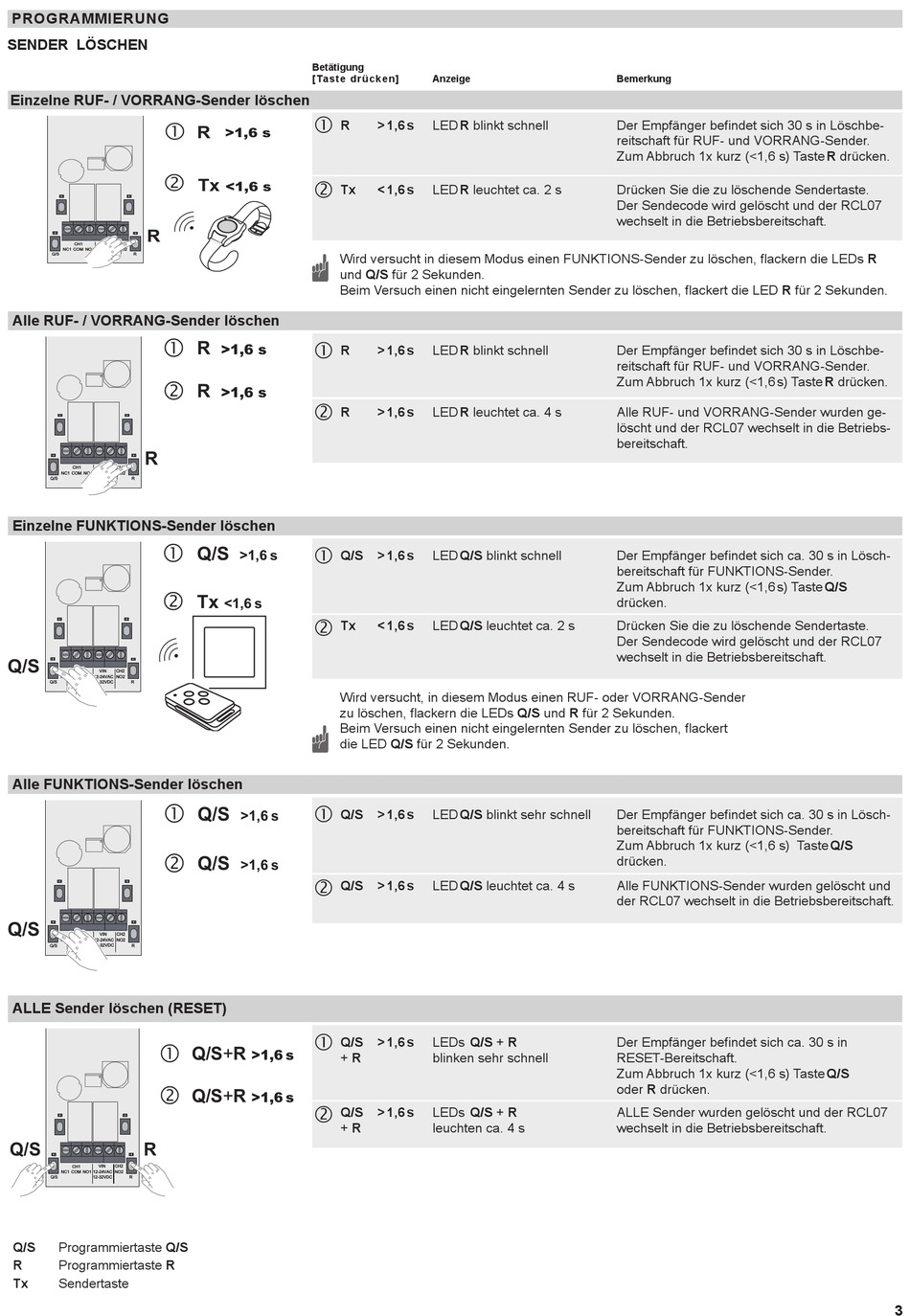

Eldat Easywave RCL07 Kurzanleitung Seite 3

PROGRAMMIERUNG
SENDER LÖSCHEN
Einzelne RUF- / VORRANG-Sender löschen
J2 J1
4 3 2 1
c
d
R
CH1 VIN CH2
NC1 COM NO1 12-24VAC NO2
Q/S 12-32VDC R
J2 J1
4 3 2 1
Alle RUF- / VORRANG-Sender löschen
c
d
R
CH1 VIN CH2
NC1 COM NO1 12-24VAC NO2
12-32VDC
Q/S R
J2 J1
4 3 2 1
Einzelne FUNKTIONS-Sender löschen
c
d
Q/S
CH1 VIN CH2
NC1 COM NO1 12-24VAC NO2
Q/S 12-32VDC R
J2 J1
4 3 2 1
Alle FUNKTIONS-Sender löschen
c
d
Q/S
CH1 VIN CH2
NC1 COM NO1 12-24VAC NO2
12-32VDC
Q/S R
ALLE Sender löschen (RESET)
J2 J1
4 3 2 1
c
d
Q/S R
CH1 VIN CH2
NC1 COM NO1 12-24VAC NO2
Q/S 12-32VDC R
Q/S Programmiertaste Q/S
R Programmiertaste R
Tx
Sendertaste
Betätigung
[ Ta s t e d r ü c k e n ]

R
R
>1,6 s
Tx
<1,6 s

Tx
Wird versucht in diesem Modus einen FUNKTIONS-Sender zu löschen, flackern die LEDs R
und Q/S für 2 Sekunden.
Beim Versuch einen nicht eingelernten Sender zu löschen, flackert die LED R für 2 Sekunden.
R

>1,6 s
R
R
>1,6 s

R
Q/S

>1,6 s
Q/S
Tx
<1,6 s

Tx
Wird versucht, in diesem Modus einen RUF- oder VORRANG-Sender
zu löschen, flackern die LEDs Q/S und R für 2 Sekunden.
Beim Versuch einen nicht eingelernten Sender zu löschen, flackert
die LED Q/S für 2 Sekunden.
Q/S

Q/S
>1,6 s
Q/S
>1,6 s

Q/S

Q/S
Q/S+R
>1,6 s
+ R
Q/S+R
>1,6 s

Q/S
+ R
Anzeige
> 1,6 s LED R blinkt schnell
< 1,6 s LED R leuchtet ca. 2 s
> 1,6 s LED R blinkt schnell
> 1,6 s LED R leuchtet ca. 4 s
> 1,6 s LED Q/S blinkt schnell
< 1,6 s LED Q/S leuchtet ca. 2 s
> 1,6 s LED Q/S blinkt sehr schnell
> 1,6 s LED Q/S leuchtet ca. 4 s
> 1,6 s LEDs Q/S + R
blinken sehr schnell
> 1,6 s LEDs Q/S + R
leuchten ca. 4 s
Bemerkung
Der Empfänger befindet sich 30 s in Löschbe-
reitschaft für RUF- und VORRANG-Sender.
Zum Abbruch 1x kurz (<1,6 s) Taste R drücken.
Drücken Sie die zu löschende Sendertaste.
Der Sendecode wird gelöscht und der RCL07
wechselt in die Betriebsbereitschaft.
Der Empfänger befindet sich 30 s in Löschbe-
reitschaft für RUF- und VORRANG-Sender.
Zum Abbruch 1x kurz (<1,6 s) Taste R drücken.
Alle RUF- und VORRANG-Sender wurden ge-
löscht und der RCL07 wechselt in die Betriebs-
bereitschaft.
Der Empfänger befindet sich ca. 30 s in Lösch-
bereitschaft für FUNKTIONS-Sender.
Zum Abbruch 1x kurz (<1,6 s) Taste Q/S
drücken.
Drücken Sie die zu löschende Sendertaste.
Der Sendecode wird gelöscht und der RCL07
wechselt in die Betriebsbereitschaft.
Der Empfänger befindet sich ca. 30 s in Lösch-
bereitschaft für FUNKTIONS-Sender.
Zum Abbruch 1x kurz (<1,6 s) Taste Q/S
drücken.
Alle FUNKTIONS-Sender wurden gelöscht und
der RCL07 wechselt in die Betriebsbereitschaft.
Der Empfänger befindet sich ca. 30 s in
RESET-Bereitschaft.
Zum Abbruch 1x kurz (<1,6 s) Taste Q/S
oder R drücken.
ALLE Sender wurden gelöscht und der RCL07
wechselt in die Betriebsbereitschaft.
3
