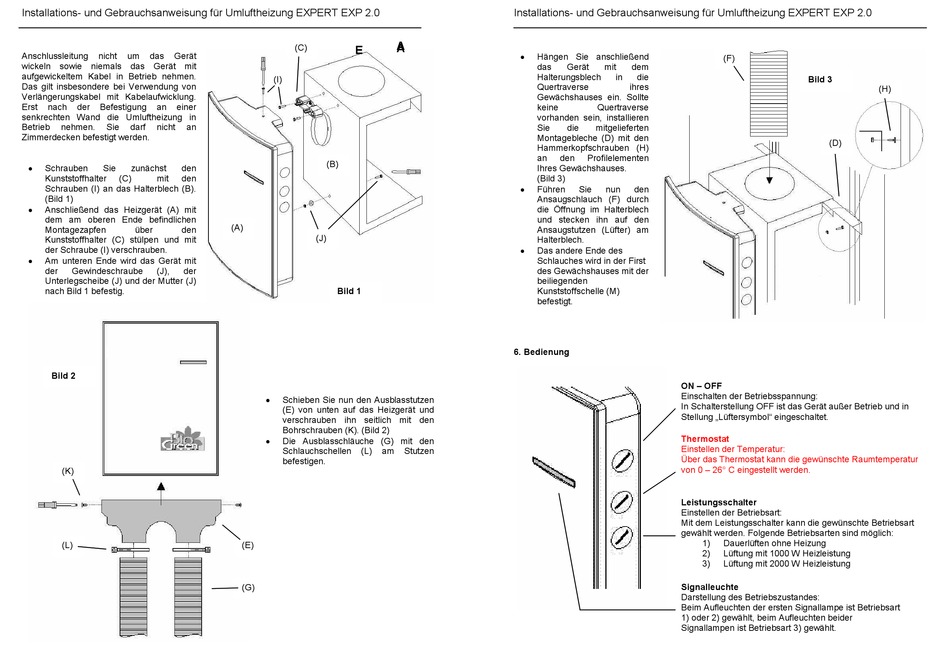

Installations- und Gebrauchsanweisung für Umluftheizung EXPERT EXP 2.0
Anschlussleitung
nicht
um
das
Gerät
wickeln sowie niemals das Gerät mit
aufgewickeltem Kabel in Betrieb nehmen.
Das gilt insbesondere bei Verwendung von
Verlängerungskabel mit Kabelaufwicklung.
Erst
nach
der
Befestigung
an
einer
senkrechten Wand die Umluftheizung in
Betrieb
nehmen.
Sie
darf
nicht
an
Zimmerdecken befestigt werden.
Schrauben
Sie
zunächst
den
Kunststoffhalter
(C)
mit
den
Schrauben (I) an das Halterblech (B).
(Bild 1)
Anschließend das Heizgerät (A) mit
dem am oberen Ende befindlichen
Montagezapfen
über
den
Kunststoffhalter (C) stülpen und mit
der Schraube (I) verschrauben.
Am unteren Ende wird das Gerät mit
der
Gewindeschraube
(J),
der
Unterlegscheibe (J) und der Mutter (J)
nach Bild 1 befestig.
Bild 2
(K)
(L)
A
A
(C)
E
(I)
(B)
(A)
(J)
Bild 1
Schieben Sie nun den Ausblasstutzen
(E) von unten auf das Heizgerät und
verschrauben ihn seitlich mit den
Bohrschrauben (K). (Bild 2)
Die Ausblasschläuche (G) mit den
Schlauchschellen
(L)
am
Stutzen
befestigen.
(E)
(G)
Installations- und Gebrauchsanweisung für Umluftheizung EXPERT EXP 2.0
Hängen Sie anschließend
das
Gerät
mit
dem
Halterungsblech
in
die
Quertraverse
ihres
Gewächshauses ein. Sollte
keine
Quertraverse
vorhanden sein, installieren
Sie
die
mitgelieferten
Montagebleche (D) mit den
Hammerkopfschrauben (H)
an
den
Profilelementen
Ihres Gewächshauses.
(Bild 3)
Führen
Sie
nun
den
Ansaugschlauch (F) durch
die Öffnung im Halterblech
und stecken ihn auf den
Ansaugstutzen (Lüfter) am
Halterblech.
Das andere Ende des
Schlauches wird in der First
des Gewächshauses mit der
beiliegenden
Kunststoffschelle (M)
befestigt.
6. Bedienung
ON – OFF
Einschalten der Betriebsspannung:
In Schalterstellung OFF ist das Gerät außer Betrieb und in
Stellung „Lüftersymbol" eingeschaltet.
Thermostat
Einstellen der Temperatur:
Über das Thermostat kann die gewünschte Raumtemperatur
von 0 – 26° C eingestellt werden.
Leistungsschalter
Einstellen der Betriebsart:
Mit dem Leistungsschalter kann die gewünschte Betriebsart
gewählt werden. Folgende Betriebsarten sind möglich:
Signalleuchte
Darstellung des Betriebszustandes:
Beim Aufleuchten der ersten Signallampe ist Betriebsart
1) oder 2) gewählt, beim Aufleuchten beider
Signallampen ist Betriebsart 3) gewählt.
(F)
Bild 3
(H)
(D)
1)
Dauerlüften ohne Heizung
2)
Lüftung mit 1000 W Heizleistung
3)
Lüftung mit 2000 W Heizleistung
