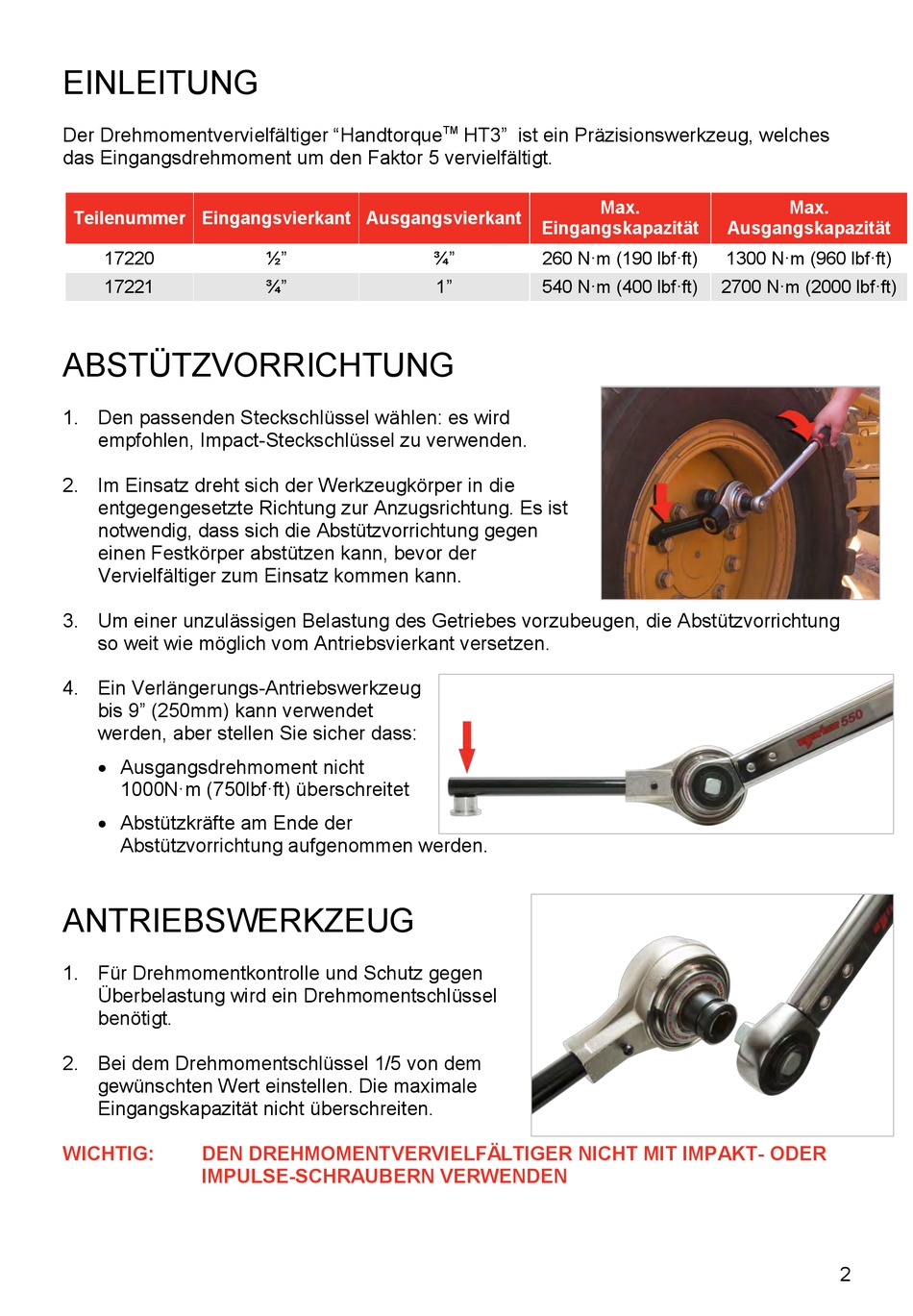

EINLEITUNG
Der Drehmomentvervielfältiger "Handtorque
das Eingangsdrehmoment um den Faktor 5 vervielfältigt.
Teilenummer Eingangsvierkant Ausgangsvierkant
17220
17221
ABSTÜTZVORRICHTUNG
1. Den passenden Steckschlüssel wählen: es wird
empfohlen, Impact-Steckschlüssel zu verwenden.
2. Im Einsatz dreht sich der Werkzeugkörper in die
entgegengesetzte Richtung zur Anzugsrichtung. Es ist
notwendig, dass sich die Abstützvorrichtung gegen
einen Festkörper abstützen kann, bevor der
Vervielfältiger zum Einsatz kommen kann.
3. Um einer unzulässigen Belastung des Getriebes vorzubeugen, die Abstützvorrichtung
so weit wie möglich vom Antriebsvierkant versetzen.
4. Ein Verlängerungs-Antriebswerkzeug
bis 9" (250mm) kann verwendet
werden, aber stellen Sie sicher dass:
 Ausgangsdrehmoment nicht
1000N·m (750lbf·ft) überschreitet
 Abstützkräfte am Ende der
Abstützvorrichtung aufgenommen werden.
ANTRIEBSWERKZEUG
1. Für Drehmomentkontrolle und Schutz gegen
Überbelastung wird ein Drehmomentschlüssel
benötigt.
2. Bei dem Drehmomentschlüssel 1/5 von dem
gewünschten Wert einstellen. Die maximale
Eingangskapazität nicht überschreiten.
WICHTIG:
DEN DREHMOMENTVERVIELFÄLTIGER NICHT MIT IMPAKT- ODER
IMPULSE-SCHRAUBERN VERWENDEN
½"
¾"
¾"
1"
HT3" ist ein Präzisionswerkzeug, welches
TM
Max.
Eingangskapazität
260 N·m (190 lbf·ft)
540 N·m (400 lbf·ft)
Max.
Ausgangskapazität
1300 N·m (960 lbf·ft)
2700 N·m (2000 lbf·ft)
2
