5 Elektrische Anschlüsse

Allgemeines

Die gesamte elektrische Ausrüstung mit Ausnahme
von Außen- und Raumfühler ist im Lieferzustand ange-
schlossen.
Vor dem Isolationstest des Gebäudes darf die Wär-
■
mepumpe nicht angeschlossen werden.
■ Wenn sich im Gebäude ein FI-Schutzschalter befindet,
muss F750 mit einem separaten FI-Schutzschalter
versehen werden.
Bei Verwendung eines Sicherungsautomaten muss
■
dieser mindestens die Motorcharakteristik "C" auf-
weisen. Siehe Seite 65 für die Sicherungsgröße.
Ein Elektroschaltplan für die Wärmepumpe befindet
■
sich auf Seite 69.
■ Kommunikations- und Fühlerkabel für externe
Schaltkontakte dürfen nicht in der Nähe von Stark-
stromleitungen verlegt werden.
Der minimale Kabelquerschnitt der Kommunikations-
■
und Fühlerkabel für einen externen Schaltkontakt
muss 0,5 mm² bis zu 50 m betragen, z. B. EKKX, LiYY
o.s.ä.

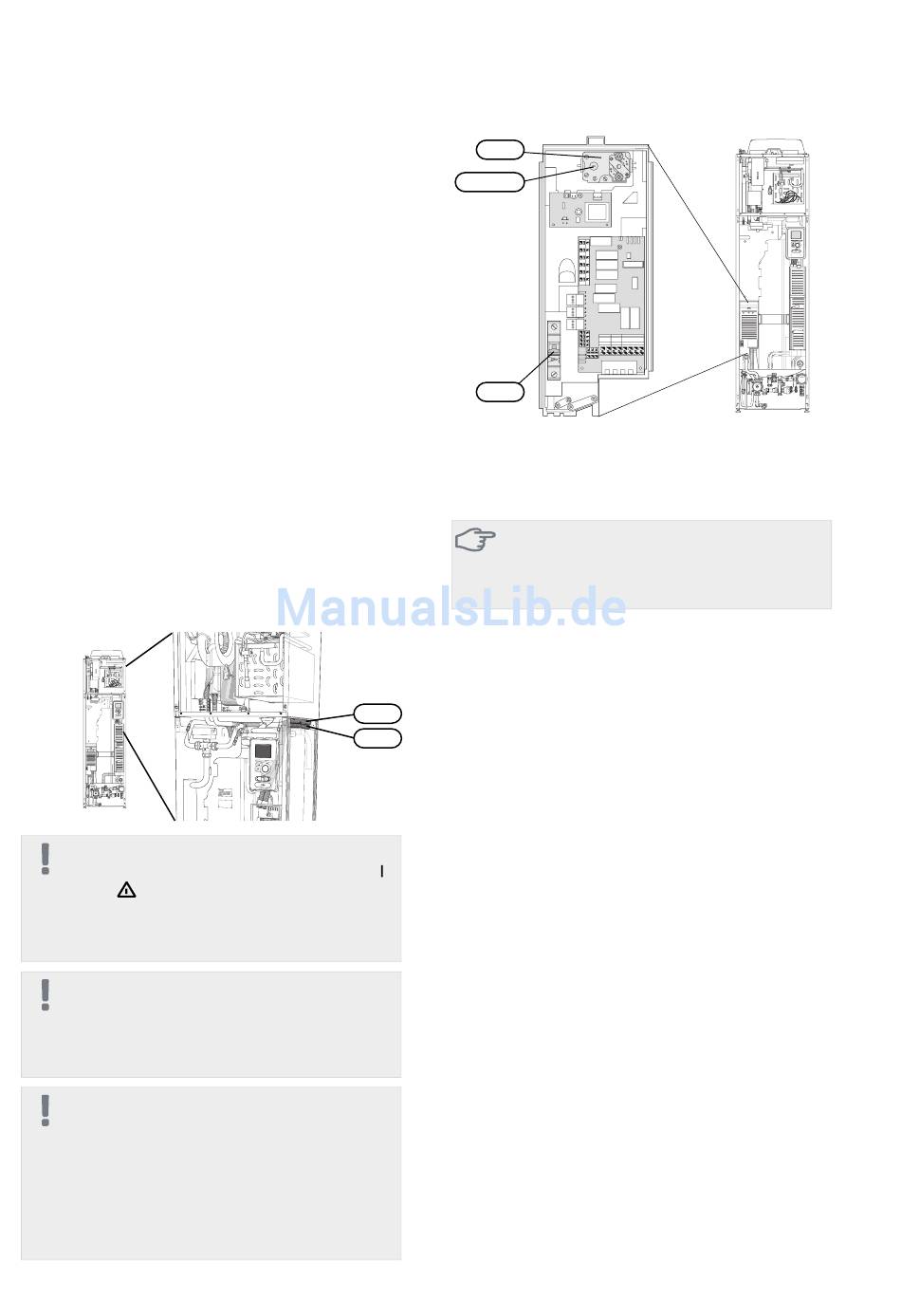

Bei der Kabelverlegung zum F750 sind die Kabel-
■
durchführungen UB1 und UB2 (auf der Abbildung
gekennzeichnet) zu verwenden. In UB1 und UB2
werden die Kabel von der Rück- zur Vorderseite durch
die Wärmepumpe geführt. Maßskizze, siehe Seite
19.
F750
LEK
HINWEIS!
Der Schalter (SF1) darf erst in die Stellung „ "
oder „ " gebracht werden, nachdem Heizwas-
ser aufgefüllt wurde. Ansonsten können Sicher-
heitstemperaturbegrenzer, Thermostat und
Elektroheizpatrone beschädigt werden.
HINWEIS!
Ein beschädigtes Stromversorgungskabel darf
nur von NIBE, dem Servicebeauftragten oder
befugtem Personal ausgetauscht werden, um
eventuelle Schäden und Risiken zu vermeiden.
HINWEIS!
Elektrische Installation sowie eventuelle Ser-
vicearbeiten müssen unter Aufsicht eines aus-
gebildeten Elektroinstallateurs erfolgen. Unter-
brechen Sie vor etwaigen Servicearbeiten die
Stromversorgung per Betriebsschalter. Bei der
elektrischen Installation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
NIBE™ F750
FD1
FD1-S2
FA1
Sicherungsautomat (FA1)
Steuerung (230 V), Ventilator, Umwälzpumpen usw.
sind intern mit einem Sicherungsautomaten (FA1) ab-
gesichert.
ACHTUNG!
Kontrollieren Sie den Sicherungsautomaten
(FA1). Die Einheit kann beim Transport ausge-
löst haben.
Sicherheitstemperaturbegrenzer (FD1)
Der Sicherheitstemperaturbegrenzer (FD1) unterbricht
die Stromzufuhr zur elektrischen Zusatzheizung, wenn
die Temperatur auf 90-100°C ansteigt. Der Sicherheits-
temperaturbegrenzer kann manuell zurückgesetzt
UB1
werden.
UB2
Reset
Der Sicherheitstemperaturbegrenzer (FD1) befindet
sich hinter der Frontabdeckung. Um den Sicherheits-
temperaturbegrenzer zurückzusetzen, drücken Sie
vorsichtig dessen Taste (FD1-SF2) mithilfe eines kleinen
Schraubendrehers.
Kapitel 5 | Elektrische Anschlüsse
F750
LEK
17
