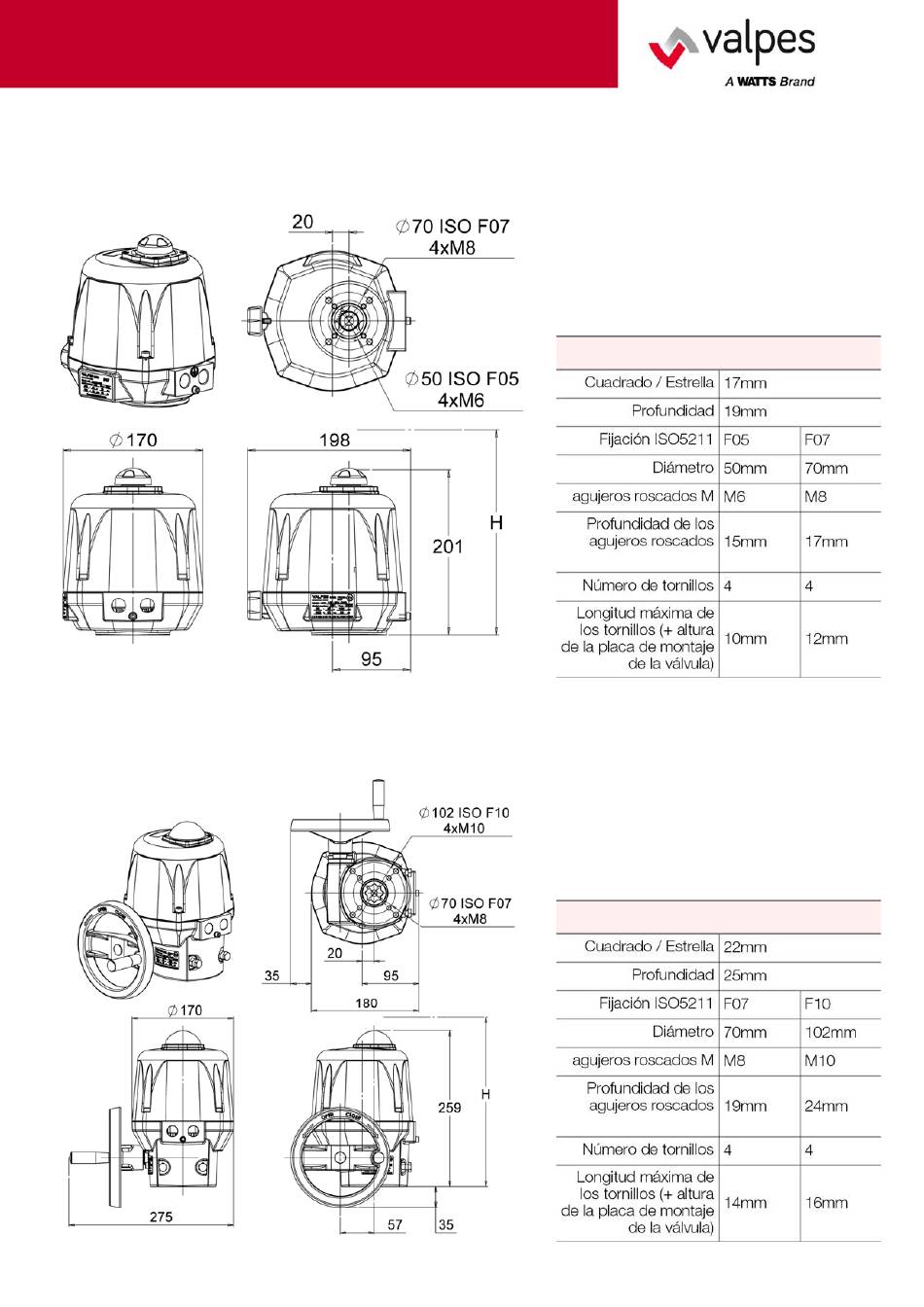

DIMENSIONES

Modelos VRX
Modelos VSX
Cuadrado / Estrella 17mm
Profundidad 19mm
Fijación ISO5211 F05
Diámetro 50mm
agujeros roscados M M6
Profundidad de los
agujeros roscados 15mm
Número de tornillos 4
Longitud máxima de
los tornillos (+ altura
10mm
de la placa de montaje
de la válvula)
Cuadrado / Estrella 22mm
Profundidad
25mm
Fijación ISO5211 F07
Diámetro 70mm
agujeros roscados M M8
Profundidad de los
agujeros roscados 19mm
Número de tornillos 4
Longitud máxima de
los tornillos (+ altura
14mm
de la placa de montaje
de la válvula)
F07
70mm
M8
17mm
4
12mm
F10
102mm
M10
24mm
4
16mm
