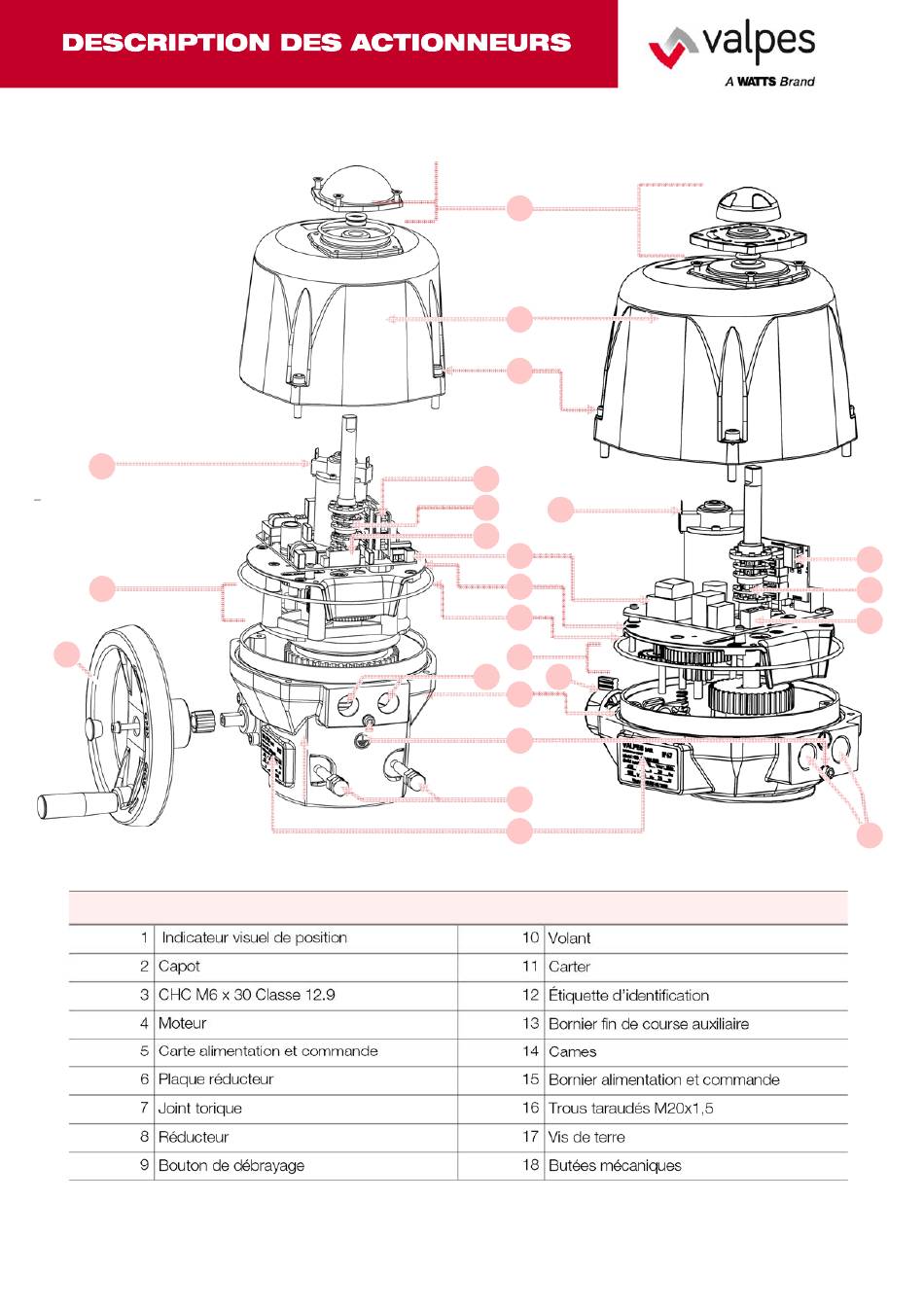

1 Indicateur visuel de position
2 Capot
3 CHC M6 x 30 Classe 12.9
4 Moteur
5 Carte alimentation et commande
6 Plaque réducteur
7 Joint torique
8 Réducteur
9 Bouton de débrayage
1
2
3
13
14
4
15
5
6
7
8
16 9
11
17
18
12
10 Volant
11 Carter
12 Étiquette d'identification
13 Bornier fin de course auxiliaire
14 Cames
15 Bornier alimentation et commande
16 Trous taraudés M20x1,5
17 Vis de terre
18 Butées mécaniques
13
14
15
16
