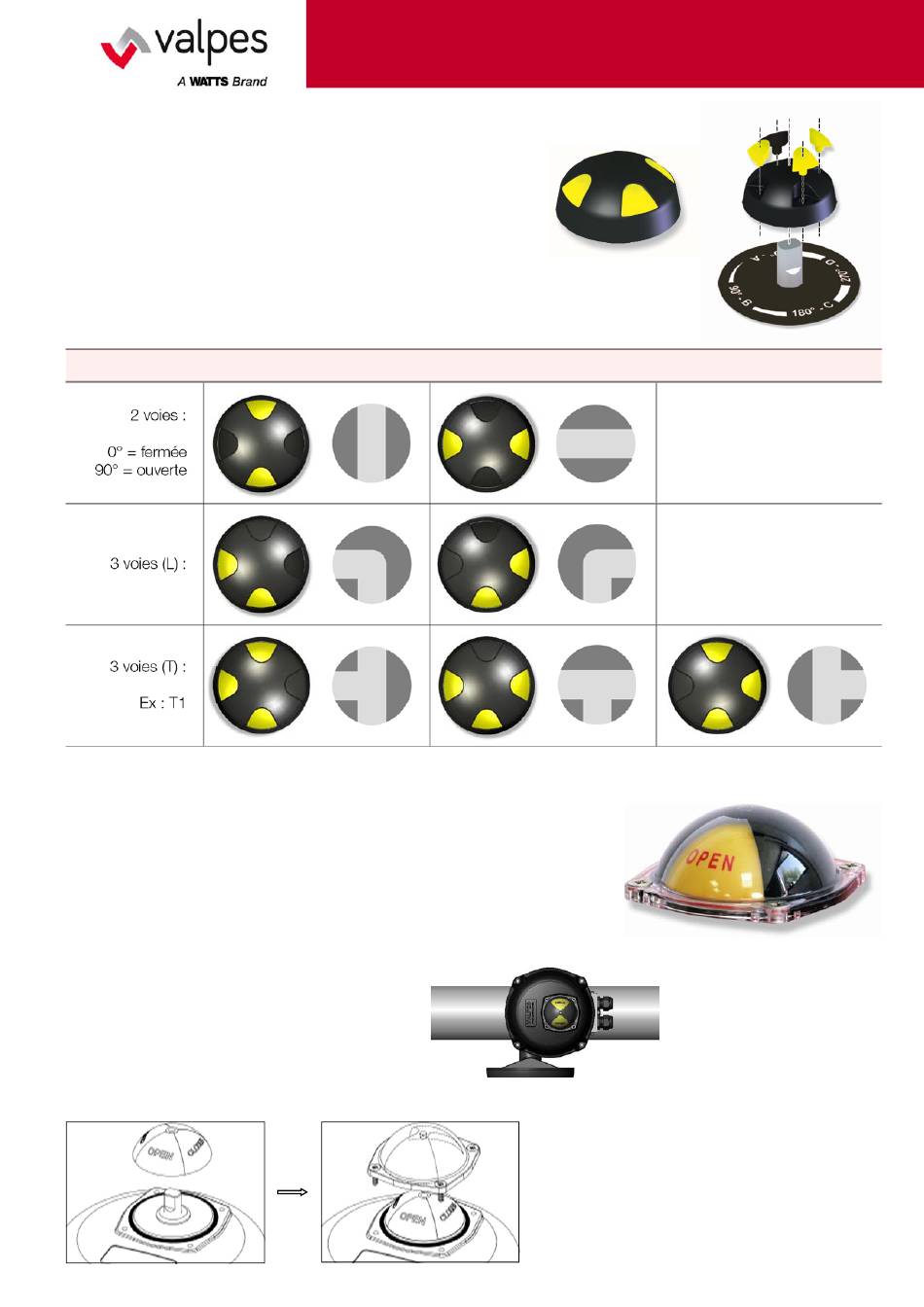

Indicateur pour modèle VRX
Indicateur modulable, livré avec 5 repères de signalisation (3
jaunes + 2 noirs), à positionner en fonction du type de vanne à
piloter
Vanne
2 voies :
0° = fermée
90° = ouverte
3 voies (L) :
3 voies (T) :
Ex : T1
Indicateur pour modèle VSX
Indicateur sphérique deux positions
Orientation du hublot pour un montage standard :
6

INDICATEURS DE POSITION

0° 90°
Pour le montage de l'indicateur visuel (annexe
p.5 rep.1) : monter le joint et l'indicateur puis le
hublot avec les 4 vis M4.
180°
