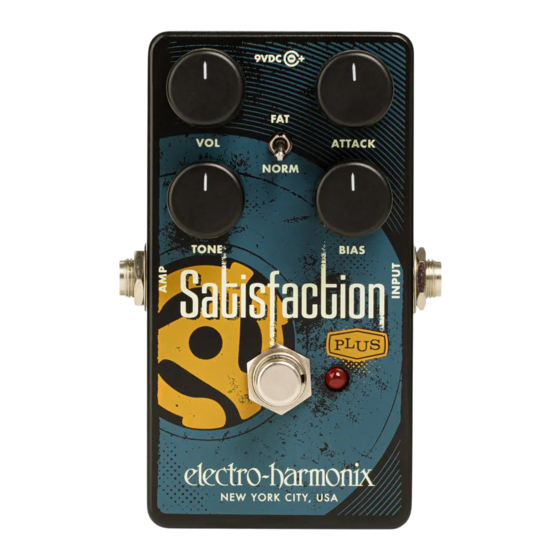

Modernisiertes Vintage
Fuzz-Pedal
Herzlichen Glückwunsch zum Erwerb des Satisfaction Plus, einer
erweiterten Version des klassischen Fuzz-Sounds aus den 1960er Jahren.
Der Satisfaction Plus bietet einen Bias-Regler für ausgefallenere Sounds,
einen „Fat" Schalter für breitere Sounds und einen vielseitigen Tone-
Regler zur verbesserten Klanggestaltung, immer noch im kompakten
Gehäuse.
Betriebsanleitung
Eine Gitarre mit der INPUT-Buchse des Satisfaction Plus, und die AMP-Buchse mit
dem Eingang eines Verstärkers verbinden. Den Satisfaction Plus entweder mit
einer 9V-Batterie oder mit einem externen Netzteil betreiben. Den Fußtaster
drücken, und darauf achten, dass die STATUS-LED leuchtet. Der Satisfaction Plus
ist nun einsatzbereit.
Vorgeschlagene Grundeinstellung: alle Regler auf 12 Uhr bringen, und den
Kippschalter entweder auf NORM für klassisch-hellen Fuzzton oder auf FAT für
einen volleren Sound.
STROMVERSORGUNG:
Spannung: 9V Gleichstrom Stromaufnahme: 5mA Polarität: Innenpol negativ Batterie: 9V
Dieses Gerät kann mit einem Electro-Harmonix 9.6DC-200 Netzteil, oder mit den MOP-D10 oder S8 Multi-
Netzteilen betrieben werden. Die Verwendung eines falschen Adapters oder eines Steckers mit falscher
Polarität kann das Gerät beschädigen und zum Erlöschen der Garantie führen. Die Spannung am Netzstecker
darf 18 V Gleichstrom nicht überschreiten
Werbung
Verwandte Anleitungen für Electro-Harmonix Satisfaction PLUS
Inhaltszusammenfassung für Electro-Harmonix Satisfaction PLUS
- Seite 1 STROMVERSORGUNG: Spannung: 9V Gleichstrom Stromaufnahme: 5mA Polarität: Innenpol negativ Batterie: 9V Dieses Gerät kann mit einem Electro-Harmonix 9.6DC-200 Netzteil, oder mit den MOP-D10 oder S8 Multi- Netzteilen betrieben werden. Die Verwendung eines falschen Adapters oder eines Steckers mit falscher Polarität kann das Gerät beschädigen und zum Erlöschen der Garantie führen. Die Spannung am Netzstecker...
- Seite 2 Drive bis zu sattem Fuzz hochgeschraubt. BIAS-Regler Bestimmt das Vorspannungssignal in der ersten Transistorstufe des Satisfaction Plus. Am wenigsten komprimiert und am offensten klingt es bei BIAS auf 12 Uhr, was dem ursprünglichen Satisfaction Pedal entspricht. Im Gegen- UZS Bereich des Reglers entsteht ein abgedämpfter Fuzzton; im UZS ein eher ausgehöhlter Sound.
- Seite 3 9V-Strombuchse Um die Stromversorgung ohne Batterie zu gewährleisten, kann an die Strombuchse ein optionales 9V Gleichstromnetzteil mit negativem Innenpol angeschlossen werden. Der Satisfaction Plus benötigt 5 mA bei 9 V Gleichstrom mit negativem Innenpol. An der Strombuchse dürfen 18V Gleichstrom nicht überschritten werden.
- Seite 4 Bitte das Gerät auf http://www.ehx.com/product-registration anmelden, oder die beigefügte Garantiekarte ausfüllen, und uns innerhalb von 10 Tagen nach dem Kauf zuschicken. Electro-Harmonix wird nach eigenem Ermessen ein Produkt, das wegen Materialdefekts oder Herstellungsfehler funktionsuntüchtig ist, für den Zeitraum eines Jahres ab dem Kaufdatum reparieren oder ersetzen. Dies trifft nur auf Erstkäufer zu, die ihr Produkt von einem autorisierten Electro-Harmonix Händler erworben haben.
