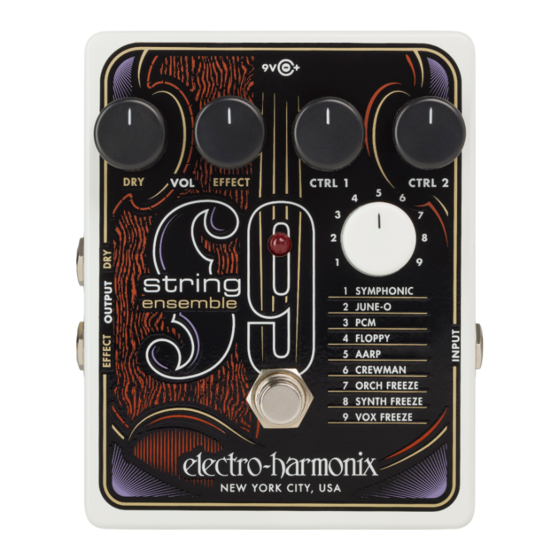

Herzlichen Glückwunsch zum Erwerb des Electro-Harmonix STRING9 String
Ensemble. Dem STRING9 gelingt mit üppigen Streichern, was dem B9 mit Orgeln,
dem KEY9 mit E-Pianos und dem SYNTH9 mit analogen Synthesizern gelungen ist:
Nun kann ein jeder E-Gitarrist großartig klingende Streicher-melodien oder
akkordische String Pads produzieren. Der STRING9 eignet sich so hervorragend zur
Erzeugung atmosphärischer Klangflächen, dass unser bahnbrechender Freeze-
Algorithmus, von HOG und Superego bekannt, in drei Presets des STRING9
integriert wurde. Wie bei allen anderen Synthesizern der 9er-Serie sind keine
speziellen Tonabnehmer erforderlich, um ein klares polyphones Tracking einzelner
Noten oder ganzer Akkorde zu ermöglichen. Schnapp dir deine E-Gitarre und den
STRING9, und schon wirst du zum Virtuosen im Streicher-Ensemble.
Bedienungssanleitung
Das mitgelieferte Netzteil an die 9V-Eingangsbuchse anschließen. Das Instrument
mit der INPUT Buchse verbinden. Den Amp oder das Mischpult mit der EFFECT
OUTPUT Buchse verbinden. Den DRY Regler auf Minimalstellung (bis zum
Anschlag im Gegenuhrzeigersinn) bringen, und die anderen Regler der oberen
Reihe auf 12 Uhr stellen. Ein Preset auswählen ("SYMPHONIC" ist ein guter
Ausgangspunkt) und den Fußschalter betätigen, um die LED einzuschalten. Das
Instrument spielen und die Regler nach Belieben verstellen.
Weitere Inspirationen zum STRING 9 bietet der Abschnitt " Empfohlene
Werkseinstellungen". Eine Blanko-PDF-Datei für Benutzereinstellungen, in der
bevorzugte Einstellungen aufgezeichnet werden können, befindet sich auf
www.ehx.com/string9 zum Herunterladen.
W
ARNUNG: Im Lieferumfang dieses Geräts ist ein Electro-Harmonix 9.6DC-200mA-
Netzteil enthalten. Benötigt werden 100mA bei 9V Gleichstrom, mit negativem Innenpol.
Die Verwendung eines falschen Netzteils oder eines Steckers mit falscher Polarität kann
zu Schäden am Gerät und zum Erlöschen der Garantie führen. Die Spannung am
Netzstecker darf 10,5 VDC nicht überschreiten. Netzteile, die für weniger als 100 mA
ausgelegt sind, führen zu unzuverlässigem Verhalten des Geräts.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Electro-Harmonix STRING9
Inhaltszusammenfassung für Electro-Harmonix STRING9
- Seite 1 Herzlichen Glückwunsch zum Erwerb des Electro-Harmonix STRING9 String Ensemble. Dem STRING9 gelingt mit üppigen Streichern, was dem B9 mit Orgeln, dem KEY9 mit E-Pianos und dem SYNTH9 mit analogen Synthesizern gelungen ist: Nun kann ein jeder E-Gitarrist großartig klingende Streicher-melodien oder akkordische String Pads produzieren.
-
Seite 2: Bedienelemente Und Anschlüsse
STRING9 im Bypass Modus befindet, bestimmt dieser Schalter, welches Signal an der EFFECT Buchse ausgegeben wird. Befinden sich der STRING9 im Bypass-Modus und der DIP-Schalter auf "dry" (Werkseinstellung), gibt die EFFECT Buchse das am INPUT anliegende Signal aus. Dies entspricht der Standardbeschaltung eines Gitarrenpedals im Bypass-Modus. -
Seite 3: Manuelle Freeze-Funktion Mittels Bypass-Fußtaster
INPUT Buchse beträgt 1 MΩ. Weitere Informationen zum Anschluss des STRING9 befinden sich in den Tipps 1 und 2 auf Seite 7 dieser Anleitung. 7. DRY OUTPUT Buchse Die DRY OUTPUT Buchse gibt das an der INPUT Buchse anliegende Signal durch eine Pufferschaltung aus. Ob im EFFECT oder im BYPASS Modus, das "trockene"... - Seite 4 Preset-Beschreibungen 1.SYMPHONIC Emulation eines großen Symphonieorchesters. Die unteren Gitarrensaiten erzeugen tiefere Oktaven, und damit einen satten Klang. CTRL 1 dient als Tonregler. CTRL 1 im Uhrzeigersinn (UZS) drehen, um den Effekt aufzuhellen. CTRL 1 im Gegen-UZS drehen, um den Effekt abzudunkeln.
- Seite 5 Manual Freeze ist aktiv, wenn sich CTRL 2 im Rechtsdrehbereich des Reglers befindet. 8. SYNTH FREEZE String-Synthesizer mit Freeze-Effekt. CTRL 1 dient als Tonregler. CTRL 2 wählt zwischen den Modi Auto Freeze und Manual Freeze. 8. VOX FREEZE Mellotron® Chor und Streicher mit Freeze-Effekt. CTRL 1 bestimmt die Geschwindigkeit des Small Stone Phase Shifter.
- Seite 6 Empfohlene Werkseinstellungen...
-
Seite 7: Freeze-Funktion
Gitarre. Die Freeze-Funktion ist nur bei Presets 7-9 möglich: ORCH FREEZE, SYNTH FREEZE oder VOX FREEZE. Der STRING9 bietet entweder automatisches oder manuelles „Einfrieren“ der Streichereffekte. Bei CTRL 2 Regler im Linksdrehbereich (Gegen-UZS) ist Auto Freeze aktiv, bei CTRL 2 Regler im Rechtsdrehbereich (UZS), ist Manual Freeze aktiv. - Seite 8 Hinweis: Wenn zum Zeitpunkt der Aktivierung des Effekts Störgeräusche in die INPUT-Buchse eingespeist werden, kann es sein, dass der STRING9 diese Geräusche einfriert. In einem solchen Fall den Fußschalter drücken, um Bypass zu aktivieren und den Freeze-Effekt zu löschen, und dann erneut versuchen..
-
Seite 9: Anmerkungen Und Technische Daten
Leistungstipps 1. Das STRING9 eignet sich im Allgemeinen am besten als erstes Pedal in einer Effektkette. Verzerrer, Modulations-, Delay- und Hall-Effekte nach dem STRING9 platzieren. Für den Einsatz in der Effektschleife eines Gitarrenverstärkers ist das Gerät ungeeignet. 2. Es sollten keine Verzerrer oder Overdrive-Effekte vor dem STRING9 platziert werden, da dies das Eingangssignal verfälschen und zu unstabilem Tracking... -
Seite 10: Benutzereinstellungen
Benutzereinstellungen... -
Seite 11: Garantiebestimmungen
Email: info@ehx.com Email: electroharmonixuk@virginmedia.com Sämtliche Anfragen, die nicht mit Garantie oder Reparaturen in Zusammenhang stehen, sind an den Hersteller NEW SENSOR CORP. (firmierend unter ELECTRO-HARMONIX) zu richten. Siehe Kontaktdaten unmittelbar oben links. ONFORMITÄT Das CE-Logo zeigt an, dass dieses Produkt getestet wurde und nachweislich mit allen anwendbaren europäischen Konformitätsrichtlinien übereinstimmt.
