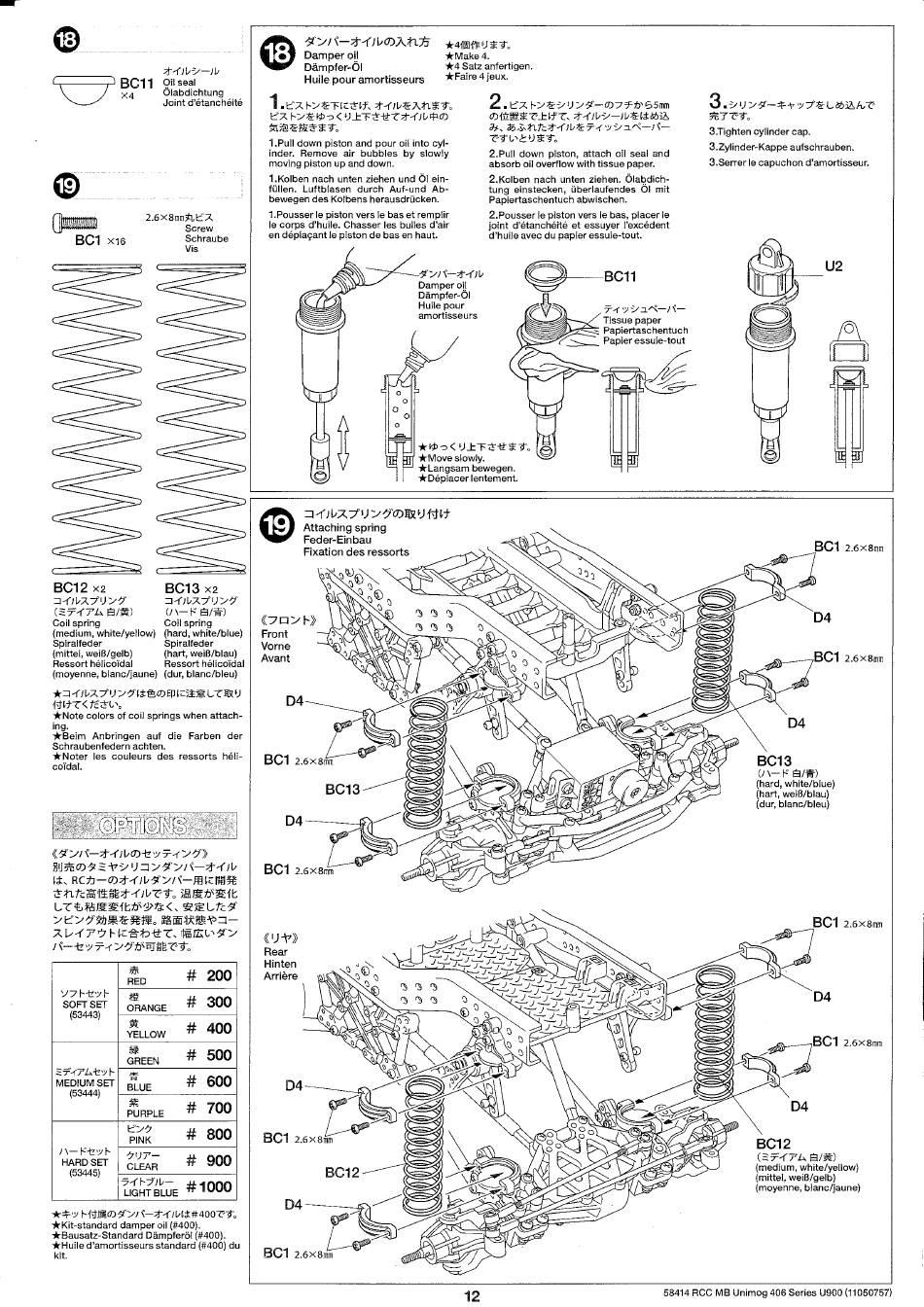

Tamiya MERCEDES-BENZ UNIMOG 406 U900 Serie Bedienungsanleitung Seite 12

BCII
Oil seal
Ölabdichtung
Joint d'étanchéité
Screw
BCI Schraube
Vis
BC12
BC13
Coil spring Coil spring
(medium, white/yellow)
(hard, white/blue)
Spiralfeder Spiralfeder
(mittel, weiß/gelb) (hart, weiß/blau)
Ressort hélicoidal Ressort hélicoidal
(moyenne, blanc/jaune) (dur, blanc/bleu)
*Note colors Ofcoil springs when attach-
ing.
*Beim Anbringen auf die Farben der
Schraubenfedern achten.
*Noter les couleurs des ressorts héli-
coidal.
200
300
SOFT SET
ORANGE
(53443)
400
YELLOW
500
GREEN
600
MEDIUM SET
BLUE
(53444)
700
PURPLE
800
PINK
ovr—
900
HARD SET
CLEAR
(53445)
# 1000
LIGHT BLUE
*Kit-standard damper oil (#400).
*Bausatz-Standard Dämpteröl (#400).
*Huile d'amortisseurs standard (#400) du
kit.
Damper oil
Dämpfer-ÖI
Huile pour amortisseurs
l. pull down piston and pour oil into cyl-
inder. Remove air bubbles by slowly
moving piston up and down.
I.Kolben nach unten ziehen und ÖI ein-
füllen. Luftblasen durch AuT-und Ab-
bewegen des Kolbens herausdrücken.
I.Pousser le piston vers Ie bas et remplir
le corps d'huile. Chasser les bulles d'air
en dépiaqant le piston de bas en haut-
Damper Oil
Dåmpfer-Öl
Huile pour
amortisseurs
0
*Move slowly.
*Langsam
Déplacer
Attaching spring
Feder-Einbau
Fixation des ressorts
Cray F)
Front
Vorne
Avant
D4
BCI
BC13
D4
BCI
Rear
Hinten
Arriére
BCI
BC12
BCI
*Make 4.
Satz anfertigen.
*Faire 4 jeux.
2
2.PuIl down piston, attach oil seal and
absorb oil overflow with tissue paper.
2.Kolben nach unten ziehen.
tung einstecken, Oberlautendes
Papiertaschentuch abwischen.
2.P0usser le piston vers le bas, placer le
joint d'étanchéité et essuyer I'excédent
d'huile avec du papier essuie-tout.
BCII
Tissue paper
Papiertaschentuch
Papier essuie-tout
bewegen.
lentement.
O
o
000
0
0
0
12
3
3.Tighten cylinder cap.
3.Zylinder-Kappe aufschrauben.
3.Serrer le capuchon d'amortisseur.
Ölabdich-
mit
o
e
BC13
(n—F Eä/ß)
(hard, white/blue)
(hart, weiß/blau)
(dur. blanc/bleu)
D4
BC12
(medium,
(mittel, weiß/gelb)
(moyenne,
58414 RCC MB Unimog 406 Series U900 (11050757)
o
BCI
BCI
2.6X8mm
white/yeliow)
blanc/jaune)
