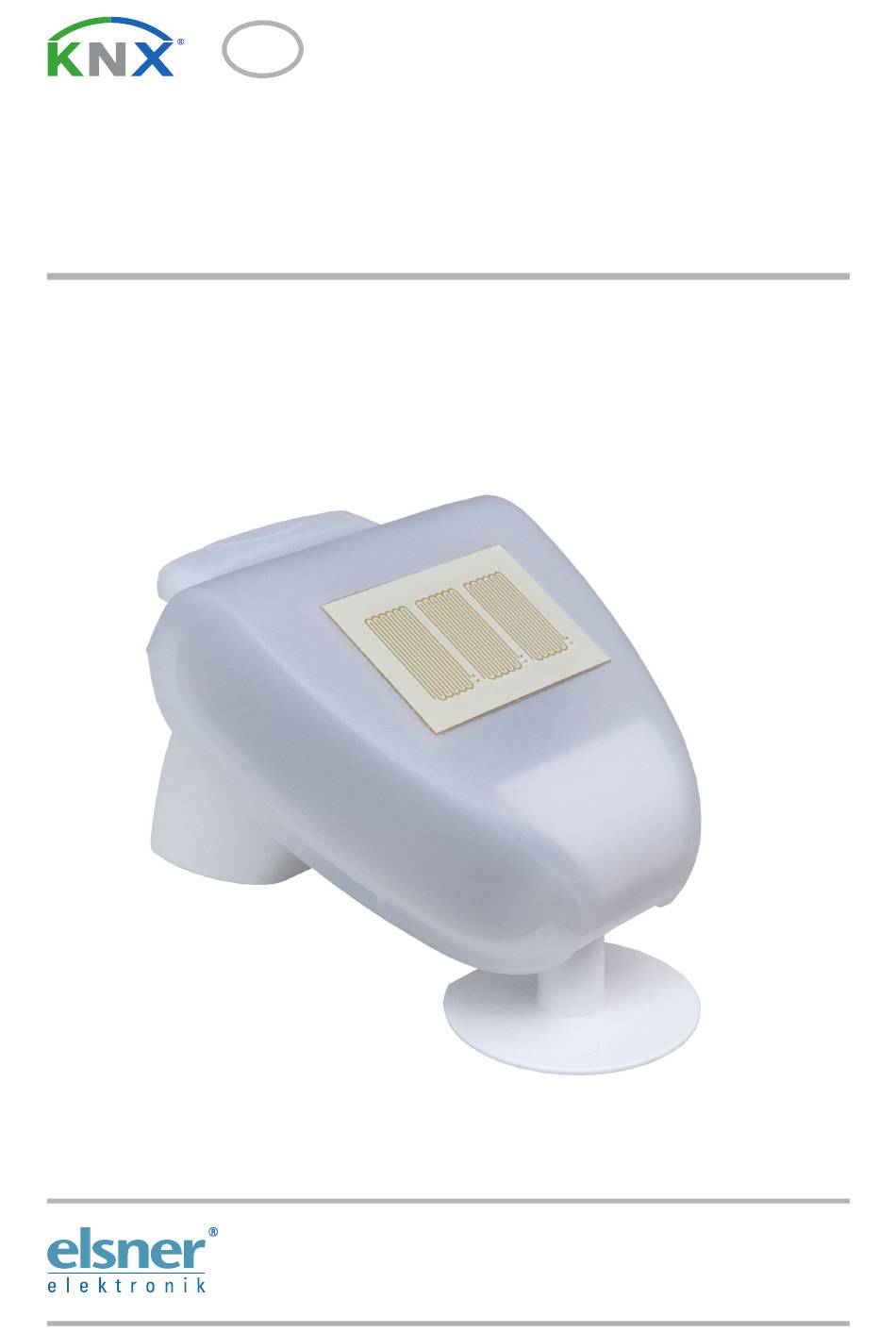

- Seite 1 Suntracer KNX-GPS light Wetterstation Artikelnummern 3090 (230V AC), 3094 (20...30 V DC) Installation und Einstellung...
- Seite 3 5.11.1. )ODER Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 ............27 5.11.2. Verknüpfungseingänge der ODER Logik ..........27 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Wetterstation Suntracer KNX-GPS light • ab Softwareversion 1.00, ETS-Programmversion 1.4...
- Seite 4 Zeichenerklärungen Dieses Handbuch unterliegt Änderungen und wird an neuere Software-Versionen ange- passt. Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis. Wenn Sie ein Gerät mit einer neueren Software-Version haben, schauen Sie bitte auf www.elsner-elektronik.de im Menübereich „Service“, ob eine aktuellere Handbuch- Version verfügbar ist.
- Seite 5 Die Sonnenstandsberechnung ist für den Bereich UTC -1…+3 optimiert. Das Gerät sollte darum nur in Europa eingesetzt werden. Für andere Zeitzonen verwenden Sie bitte die Wetterstation Suntracer KNX-GPS. Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 6 • Wetterstation mit kombinierter Wand-/Masthalterung • 2x Edelstahl-Montageband für Mastmontage 2.1.1. Optional bestellbares Zubehör Ausleger L, Flex L, Flex S, Fix, Fix P (Nr. 30112 - 30129) Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 7 Das Gerät wird mit der physikalischen Adresse 15.15.255 ausgeliefert. Diese kann über die ETS geändert werden. Auf der Platine im Gehäuseinnern befinden sich dafür ein Taster und eine Kontroll-LED. Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 8 Sonnenstand Elevation Ü Schaltausgang Sonne in Bereich 1 Ü Schaltausgang Sonne in Bereich 2 Ü Schaltausgang Sonne in Bereich 3 Ü Schaltausgang Sonne in Bereich 4 Ü Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 9 Windstärke Grenzwert 2 Sollwert K L S Windstärke Grenzwert 2 Istwert Ü Windstärke Grenzwert 3 Sollwert K L S Windstärke Grenzwert 3 Istwert Ü Schaltausgang Ü Windstärke Grenzwert 1 Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 10 Ausschaltuhrzeit Zeitraum 2, Kalender Schaltuhr K L S Sequenz 2 Schaltausgang Zeitraum 2, Ü Kalender-Zeitschaltuhr Sequenz 2 Einschaltuhrzeit Zeitraum 3, Kalender Schaltuhr K L S Sequenz 1 Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 11 Ausschaltuhrzeit Dienstag 4 Wochen Schaltuhr K L S Schaltausgang Dienstag 1 Ü Wochen-Zeitschaltuhr Schaltausgang Dienstag 2 Ü Wochen-Zeitschaltuhr Schaltausgang Dienstag 3 Ü Wochen-Zeitschaltuhr Schaltausgang Dienstag 4 Ü Wochen-Zeitschaltuhr Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 12 K L S Ausschaltuhrzeit Freitag 3 Wochen Schaltuhr K L S Einschaltuhrzeit Freitag 4 Wochen Schaltuhr K L S Ausschaltuhrzeit Freitag 4 Wochen Schaltuhr K L S Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 13 K L S Schaltausgang Sonntag 1 Ü Wochen-Zeitschaltuhr Schaltausgang Sonntag 2 Ü Wochen-Zeitschaltuhr Schaltausgang Sonntag 3 Ü Wochen-Zeitschaltuhr Schaltausgang Sonntag 4 Ü Wochen-Zeitschaltuhr UND Logik 1 Schaltausgang Ü Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 14 ODER Logik 5 8 Bit Ausgang A Ü ODER Logik 5 8 Bit Ausgang B Ü ODER Logik 6 Schaltausgang Ü ODER Logik 6 8 Bit Ausgang A Ü Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 15 Dämmerung Grenzwert 1 Schaltausgang Ü Dämmerung Grenzwert 2 Schaltausgang Ü Dämmerung Grenzwert 3 Temperatursensor Störung Ausgang Ü Windsensor Störung Ausgang Ü Datum und Uhrzeit synchronisiert Ausgang Ü Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 16 Das aktuelle Datum und die Uhrzeit können zunächst über die ETS vorgegeben wer- den. Mit diesen Daten arbeitet die Wetterstation bis zum ersten Mal ein gültiges GPS- Signal empfangen wird. Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 17 Deutschland • Österreich • Schweiz • andere Länder Stadt • PLZ • Koordinaten 30 Städte in Deutschland 5 Städte in Österreich 4 Städte in der Schweiz 7 Städte anderer Länder Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 18 Sonne in Bereich 1 / 2 / 3 / 4 / 5 • bei Änderung senden • bei Änderung invertiert senden • bei Änderung und zyklisch senden • bei Änderung und zyklisch invertiert senden Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 19 0,5 °C • 1 °C • 2 °C • 3 °C • 4 °C • 5°C (nur wenn „bei Änderung“ gesendet wird) Temperatur Offset in 0,1°C -50… 50; 0 Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 20 Ausgang schaltet bei • GW über = EIN | GW - Hyst. unter = AUS • GW unter = EIN | GW - Hyst. über = AUS Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 21 • bei Änderung und zyklisch senden ab Änderung in % 1 ... 50; 10 (nur wenn “bei Änderung“ gesendet wird) Grenzwert 1 / 2 / 3 nicht aktiv • aktiv Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 22 Hysterese des Grenzwertes in lx 0 … 1000; 50 Alle anderen Parameter entsprechen denen der Temperatur-Grenzwerte (siehe dort). 5.8. Kalender-Zeitschaltuhr Zeitraum 1 / 2 / 3 nicht aktiv • aktiv Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 23 5.9.1. Wochenuhr Mo, Di, Mi, Do, Fr, Sa, So 1 … 4 Einstellen der Schaltzeiten über Parameter • Kommunikationsobjekt Einschalt-Uhrzeit 0 … 23 Stunden Einschalt-Uhrzeit 0 … 59 Minuten Ausschalt-Uhrzeit 0 … 23 Stunden Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 24 Logikausgang sendet „ein 1 Bit-Objekt“: Logikausgang sendet ein 1 Bit-Objekt wenn Logik = 1 Objekt Wert 1 • 0 wenn Logik = 0 Objekt Wert 1 • 0 Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 25 1 Bit-Objekt auf das Beschattungsobjekt der Ausgang Aktoren Helligkeit Grenzwert 1 sendet oder zwei 8 Bit-Objekte für Komm.Obj. Logik 1 inv. Position Höhe/Lamelle oder Szenenabruf Wind Grenzwert 1 inv. Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 26 Kalenderschaltuhr 3. Zeitraum Nr. 2 invertiert Kommunikationsobjekt Logikeingang 1 Kommunikationsobjekt Logikeingang 1 invertiert Kommunikationsobjekt Logikeingang 2 Kommunikationsobjekt Logikeingang 2 invertiert Kommunikationsobjekt Logikeingang 3 Kommunikationsobjekt Logikeingang 3 invertiert Kommunikationsobjekt Logikeingang 4 Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 27 Wochenschaltuhr Montag 1 invertiert Wochenschaltuhr Montag 2 Wochenschaltuhr Montag 2 invertiert Wochenschaltuhr Montag 3 Wochenschaltuhr Montag 3 invertiert Wochenschaltuhr Montag 4 Wochenschaltuhr Montag 4 invertiert Wochenschaltuhr Dienstag 1 Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 28 Wochenschaltuhr Sonntag 1 invertiert Wochenschaltuhr Sonntag 2 Wochenschaltuhr Sonntag 2 invertiert Wochenschaltuhr Sonntag 3 Wochenschaltuhr Sonntag 3 invertiert Wochenschaltuhr Sonntag 4 Wochenschaltuhr Sonntag 4 invertiert Wochenschaltuhr ODER 1 Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 29 UND Logik Ausgang 6 UND Logik Ausgang 6 invertiert UND Logik Ausgang 7 UND Logik Ausgang 7 invertiert UND Logik Ausgang 8 UND Logik Ausgang 8 invertiert Wetterstation Suntracer KNX-GPS light • Stand: 19.04.2022 • Technische Änderungen und Irrtümer vorbehalten.
- Seite 30 Fragen zum Produkt? Den technischen Service von Elsner Elektronik erreichen Sie unter Tel. +49 (0) 70 33 / 30 945-250 oder service@elsner-elektronik.de Folgende Informationen benötigen wir zur Bearbeitung Ihrer Service-Anfrage: • Gerätetyp (Modellbezeichnung oder Artikelnummer) • Beschreibung des Problems •...
