VERBRAUCHER / ANWENDER
VERBRAUCHER / ANWENDER
Nur für den Gebrauch im Außenbereich.
Nur für den Gebrauch im Außenbereich.
Nur für den Gebrauch im Außenbereich.
Diese Bedienungsanleitung enthält wich-
Diese Bedienungsanleitung enthält wich-
tige Informationen, die für die ordnungs-
tige Informationen, die für die ordnungs-
gemäße Montage und sichere Verwendung
gemäße Montage und sichere Verwendung
des Gerätes notwendig sind.
des Gerätes notwendig sind.
Lesen und befolgen Sie vor der Montage und
Lesen und befolgen Sie vor der Montage und
Anwendung des Gerätes alle Warnhinweise und
Anwendung des Gerätes alle Warnhinweise und
Anweisungen. Bewahren Sie dieses Handbuch zum
Anweisungen. Bewahren Sie dieses Handbuch zum
Anweisungen. Bewahren Sie dieses Handbuch zum
späteren Nachschlagen gut auf und geben Sie es mit,
späteren Nachschlagen gut auf und geben Sie es mit,
späteren Nachschlagen gut auf und geben Sie es mit,
wenn Sie das Gerät an einen anderen Benutzer weitergeben.
wenn Sie das Gerät an einen anderen Benutzer weitergeben.
Lesen Sie dieses Handbuch sorgfältig vor der Montage, Benutzung und Wartung dieses Gasgrills.
Lesen Sie dieses Handbuch sorgfältig vor der Montage, Benutzung und Wartung dieses Gasgrills.
Santos Grills GmbH - Hafenstraße 1 - 51063 Köln - vertrieb@santosgrills.de

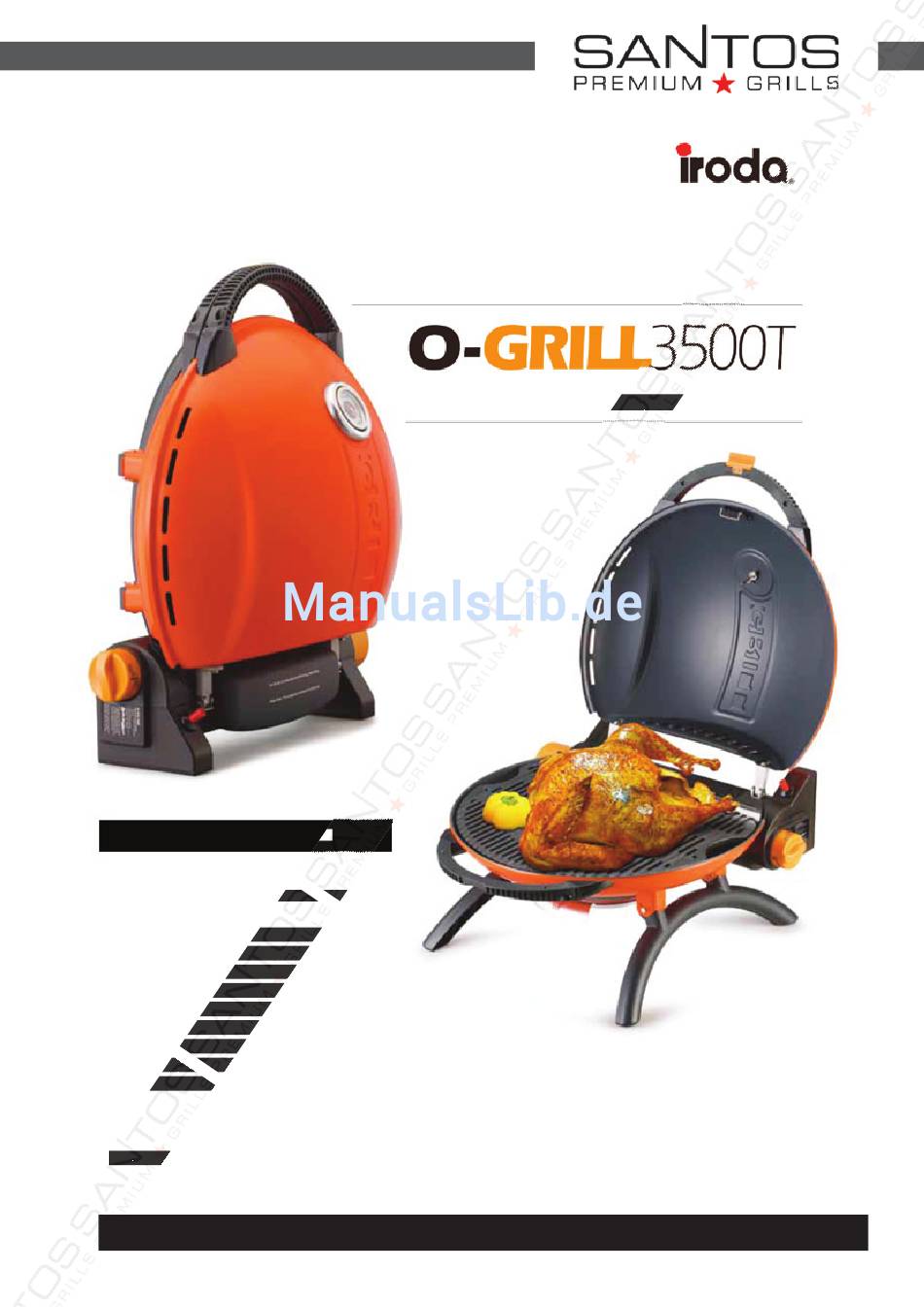

Bedienungsanleitung Tragbarer Flüssiggas Grill
Bedienungsanleitung Tragbarer Flüssiggas Grill
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Santos o-grill 3500T
Inhaltszusammenfassung für Santos o-grill 3500T
- Seite 1 Sie das Gerät an einen anderen Benutzer weitergeben. Lesen Sie dieses Handbuch sorgfältig vor der Montage, Benutzung und Wartung dieses Gasgrills. Lesen Sie dieses Handbuch sorgfältig vor der Montage, Benutzung und Wartung dieses Gasgrills. Santos Grills GmbH - Hafenstraße 1 - 51063 Köln - vertrieb@santosgrills.de...
-
Seite 2: Inhaltsverzeichnis
Reinigung und Wartung ................13-16 Lagerung ......................17 Fehlersuche ....................... 18 Entsorgung ......................19 Explosionszeichnung ..................20 Stückliste ......................21 Herstelleranschrift: Santos Grills GmbH Hafenstraße 1 51063 Köln Tel. 0049 (0) 221 630 722 20 Tel. 0049 (0) 221 630 722 29 vertrieb@santosgrills.de... -
Seite 3: Allgemeine Informationen Zur Sicherheit
Sicherheit Allgemeine Informationen zur Sicherheit GEFAHR Wenn Sie Gas riechen: Stellen Sie die Gaszufuhr zum Gerät ab. Löschen Sie alle offenen Flammen. Öffnen Sie den Deckel. Wenn der Geruch weiter anhält, halten Sie sich vom Gerät fern und verständigen Sie sofort die Feuerwehr. - Seite 4 Sicherheit Stellen Sie während des Betriebs keine leeren Kochgefäße auf das Gerät. Seien Sie vorsichtig, wenn • Sie während des Betriebs des Gerätes etwas auf den Rost oder in den Garbehälter legen. Bewegen Sie das Gerät nicht, wenn es im Gebrauch ist. Lassen Sie den Grill oder das Kochgefäß •...
- Seite 5 Sicherheit Der Gasgrill muss regelmäßig gründlich gereinigt werden. • Nach der Lagerung und/oder Nichtnutzung überprüfen Sie vor der Verwendung den Gasgrill auf • Gaslecks und verstopfte Brenner. Beachten Sie die Hinweise in dieser Anleitung für die korrekte Verfahrensweise. Propangas ist kein Erdgas. Die Umstellung auf und die versuchte Verwendung von Erdgas in einem Propangerät oder Propangas in einem Erdgasgerät ist gefährlich und führt zum Verlust der Garantie.
-
Seite 6: Technische Daten
Technische Daten/Betriebsanleitung Technische Daten/Betriebsanleitung Technische Daten: Gerätekategorie: Druckgas-Propan Druckgas-Butan Druckgas-Butan/Propan-Gemisch Gasart: Gemisch Gasart: Propan Butan Butan, Propan oder Butan und Propan- Propan oder Butan und Propan Gemische Gasverbrauch: 3,2 kW (233g/h) 3,6 kW (262g/h) 3,2 kW (233g/h) Gasbehälter: Worthington oder Coleman 1 Ib Propanbehälter / lwatani Butanbehälter / Primus-Power Primus-Power Technische Daten: Gasgemischbehälter. - Seite 7 Betriebsanleitung Der Gasgrill ist komfortabel mit einem eingebauten Regler ausgestattet. Bitte beachten Sie die nachstehenden Anweisungen für die unterschiedlichen Anwendungsfälle: Für transportable Kartuschen (Worthington oder Coleman 1 lb Propankartusche (Abb. 4, Abb. 5), Primus-Power Gasgemischkartusche (Abb. 8), und Iwatani Butankartusche (Abb. 13): 1.
-
Seite 8: Betriebsanleitung
Betriebsanleitung Betriebsanleitung 4. Iwatani Butankartuschen müssen mit dem O-Daptor Typ A (optional, Abb. 12) an den Gasanschluss Daptor Typ A (optional, Abb. 12) an den Gasanschluss des Gasgrills angeschlossen werden. Iwatani # BOP-250A Primus # 220893 Campinggaz # CP 250 Abb. - Seite 9 Betriebsanleitung WARNUNG Verwenden Sie keinen Schraubenschlüssel, um die Verbindung festzuziehen. Mit einem Schraubenschlüssel kann der Regleranschluss beschädigt werden und das ein Gasleck verursachen. Zünden des Brenners 1) Öffnen Sie den Deckel. 2) Stellen Sie sicher, dass der Regler ausgeschaltet ist. (Drücken Sie den Regelknopf und drehen Stellen Sie sicher, dass der Regler ausgeschaltet ist.
-
Seite 10: Dichtigkeitsprüfung
Entfernen Sie zuerst den Streichholz-Haltestab aus dem Ablagefach (Abb.20) Befestigen Sie das Streichholz im Clip des Haltestabes (Abb.21) Halten Sie den Haltestab mit dem brennenden Streichholz nah an den Brenner und drehen Sie Betriebsanleitung den Regelknopf langsam in die Position HI/START (Abb.22) Stellen Sie die Flammen auf die gewünschte Heizstufe ein. - Seite 11 11 11 Betriebsanleitung GEFAHR Wenn es ein Leck an einer Verbindung gibt, stellen Sie das Gas ab. BETREIBEN SIE DEN GRILL NICHT! Kontaktieren Sie den Kundendienst-Vertreter in Ihrer Nähe. Wenn es ein Leck an Ihrem Gerät gibt (Gasgeruch), bringen Sie es sofort außerhalb an einen gut belüfteten flammenfreien Ort, wo das Leck lokalisiert und beseitigt werden kann.
-
Seite 12: Grillen
Grillen Grillen Erste Schritte: Siehe "Betriebsanleitung" in dieser Bedienungsanleitung. Um den Grill anzuzünden: Siehe "Zünden des Brenners" in dieser Bedienungsanleitung. Vorheizen des Grills: Zünden Sie den Gasgrill entsprechend Abschnitt "Zünden des Brenners" in dieser Bedienungsanleitung. Schließen Sie den Deckel und drücken und drehen Sie den Regelknopf für den Brenner in die Position HI/START. -
Seite 13: Reinigung Und Wartung
Reinigung und Wartung Reinigung und Wartung GEFAHR Schalten Sie Ihren Gasgrill aus und lassen Sie ihn vor dem Reinigen abkühlen. Reinigung Außenflächen Verwenden Sie zur Reinigung warmes Seifenwasser und spülen Sie mit klarem Wasser nach. Verwenden Sie keine Backofenreiniger, Scheuermittel (Küchenreiniger) oder Reiniger, die Zitrusprodukte oder Scheuermittel enthalten, auf den Oberflächen des Grills. -
Seite 14: Wartung
Wartung Wartung Wartung GEFAHR Berühren Sie den Grill mindestens eine Stunde nach dem Gebrauch nicht und führen Sie keine mindestens eine Stunde nach dem Gebrauch nicht und führen Sie keine mindestens eine Stunde nach dem Gebrauch nicht und führen Sie keine •... - Seite 15 Wartung HINWEIS: In einer Salz-Luft-Umgebung (z. B. in der Nähe eines Ozeans), tritt Korrosion schneller als Umgebung (z. B. in der Nähe eines Ozeans), tritt Korrosion schneller als normal auf. Prüfen Sie regelmäßig auf korrodierte Bereiche und reparieren sie diese kurzfristig. Flammenbild Brennerflamme Der Gasgrill-Brenner wurde im Werk auf das richtige Luft-Gas-Gemisch eingestellt.
- Seite 16 Wartung GEFAHR Erweitern Sie bei der Reinigung keinesfalls die Brenneröffnungen. Jede Änderung des Gerätes kann tes kann gefährlich sein. Ausbau des Brennerrohres Der Gasgrill muss ausgeschaltet und abgekühlt sein. Lösen und entfernen Sie die Propangasflasche von der Schlauchleitung bzw. entfernen Sie die Propangasflasche von der Schlauchleitung bzw.
-
Seite 17: Lagerung Und/Oder Nichtgebrauch
Wartung/Lagerung GEFAHR Die Nichtbeachtung der oben genannten Verfahrensweise kann einen Brand verursachen, der zu schweren Verletzungen oder zum Tod und zu Sachschäden führen kann. Überprüfen des Zündsystems Wenn mit dem Zündsystem der Brenner nicht gezündet werden kann, verwenden Sie ein Streichholz, um den Brenner zu zünden. -
Seite 18: Fehlersuche
Fehlersuche Fehlersuche PROBLEM Prüfung Lösung Ist die Gaskartusche leer? Kartusche ersetzen. Ist die Zündeinrichtung nass? Wenn Sie den Brenner mit einem Brenner zünden nicht, oder die Zündet der Brenner mit einem Streichholz anzünden können, Flamme ist bei eingestellter HIGH Streichholz? dann überprüfen Sie die Position zu klein. -
Seite 19: Entsorgung
Entsorgung WARNUNG/BRANDGEFAHR Entfernen Sie Sie nach jedem Gebrauch jegliches angesammelte Fett oder Schmutz aus der Fettauffangwanne und von allen inneren Teilen Ihres Gasgrills. Andernfalls kann es zu einem Brand kommen. Entsorgung Dieses Symbol kennzeichnet, dass Sie dieses Gerät nicht mit dem Hausmüll entsorgen dürfen. Weitere Informationen zur Entsorgung dieses Gerät in Europa erfahren Sie telefonisch unter Tel. -
Seite 20: Explosionszeichnung
Teileliste... -
Seite 21: Stückliste
Stückliste Fehlersuche Index-Nr. Art.-Nr. Beschreibung / Abmessung Anzahl Anzahl OG350001 Regelknopf OG350002 Zündeinrichtung PROBLEM Prüfung Lösung OG350003 LP Zylinder (Optional) Gaskartusche Ist die Gaskartusche leer? Kartusche ersetzen. OG350004 Oberer Handgriff Ist die Zündeinrichtung nass? Wenn Sie den Brenner mit einem OG350005 Unterer Handgriff Brenner zünden nicht, oder die... -
Seite 22: Garantie & Service
Garantieservice: Kontaktieren Sie für den Garantie-Service das Pro-Iroda Service Center. • Gewicht weniger als 12 kg / 26 lbs • ANSI Z21.89-2008 / CSA 1.18-2008, EN 521:2006...
