Bedienungsanleitung
SANTOS Free S-410
2575/23
PIN: 2575DM30153

Werbung

loading

Verwandte Anleitungen für Santos Free S-410

Inhaltszusammenfassung für Santos Free S-410

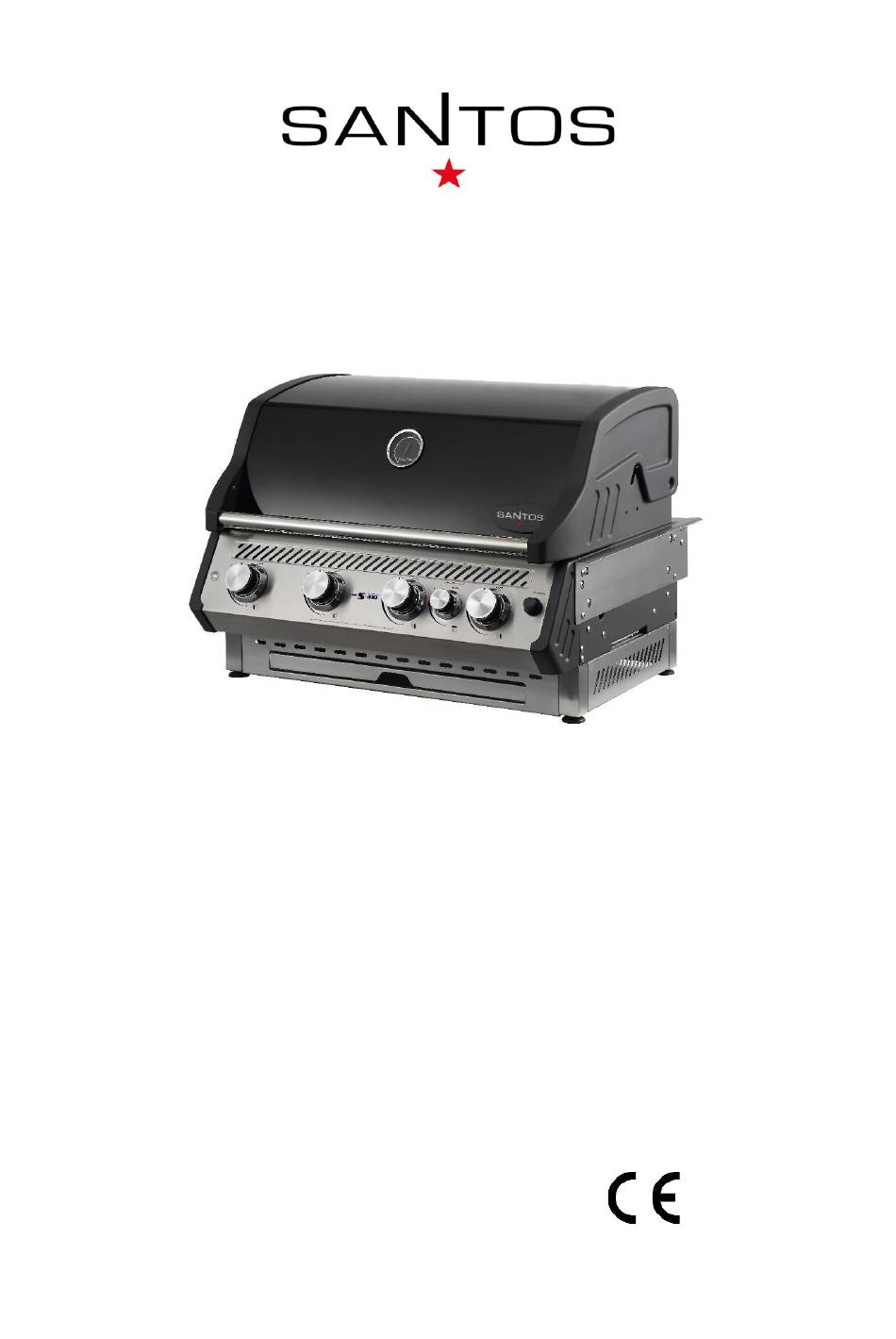

  • Seite 1 Bedienungsanleitung SANTOS Free S-410 2575/23 PIN: 2575DM30153...
  • Seite 2 Inhaltsverzeichnis Allgemeines ............................4 Generelle Hinweise ........................... 4 Bestimmungsgemäßer Gebrauch ....................4 Abbildungen ............................4 Mitgeltende Unterlagen........................4 Sicherheit ............................5 Zeichenerklärung ..........................5 Allgemeine Sicherheitshinweise ..................... 5 Inbetriebnahme ..........................9 Vor der Inbetriebnahme ........................9 Gasflasche anschließen ......................... 10 Dichtheitsprüfung ...........................
  • Seite 3 Gasgrill ............................. 18 Anforderungen an Druckminderer ....................19 Anforderungen an Schlauchleitungen ..................19 Anforderungen an Gasflaschen ..................... 19 Reinigung und Wartung........................20 Pflegehinweise emaillierte Teile ....................20 Pflegehinweise Edelstahl ....................... 20 7.2.1 Pflege und Reinigungsmittel ....................20 7.2.2 Allgemeine Reinigungshinweise ..................21 7.2.3 Starke ölige und fettige Verschmutzungen .................
  • Seite 4 Verwenden Sie das Gerät nur wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Das Gerät ist kein Kinderspielzeug. Die Santos Grills GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind. Abbildungen Die Abbildungen sind beispielhaft.
  • Seite 5 Sicherheit Zeichenerklärung Die Bedienungsanleitung enthält Sicherheitssymbole und Sicherheitshinweise, um auf mögliche Gefährdungen oder Sachschäden hinzuweisen. Die Gefahrenhinweise sind in drei Kategorien, abhängig von der Schwere der Verletzung, unterteilt. Entsprechend der Schwere werden folgende Signalwörter verwendet. Dieses Signalsymbol/ -wort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben werden.
  • Seite 6 Das Gerät nur nach Vorgaben einbauen. Keine anderen Brennstoffe außer Flüssiggas verwenden. Keine Lavasteine oder Briketts verwenden. Das Gerät niemals verwenden, wenn sich Fremdkörper im Brennraum befinden. Bewegen Sie das Gerät während des Betriebs nicht. Lassen Sie das Gerät während des Betriebs nie unbeaufsichtigt. Halten Sie stets zu allen Seiten des Geräts die geltenden Mindestabstände zu brennbaren Gegenständen und Konstruktionen ein.
  • Seite 7 − Während der Dichtheitsprüfung nicht rauchen. − Niemals die Dichtheit bei offener Flamme prüfen. − Halten Sie stets einen geeigneten Feuerlöscher bereit. − Die Gasflasche nicht fallen lassen. Halten Sie die Gasflasche während des Betriebes immer in aufrechter/ vertikaler Position. Wenn das Gerät nicht in Gebrauch ist, muss die Gasversorgung am Gasbehälter geschlossen bzw.
  • Seite 8 Gefahr von Schnitt- und Schürfverletzungen an scharfen Kanten! − Gehen Sie vorsichtig mit allen Teilen um, um Schnittverletzungen zu vermeiden. − Tragen Sie Schutzhandschuhe. Gefahr von Verletzungen durch Quetschen beim Handling und Transport! − Transportieren Sie das Gerät vorsichtig, wenn möglich zwei Personen. −...
  • Seite 9 − Werfen Sie Batterien nicht ins Feuer, schließen Sie sie nicht kurz und zerstören Sie sie nicht anderweitig. − Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden. − Fassen Sie beschädigte Batterien nur mit Schutzhandschuhen an. −...
  • Seite 10 Gasflasche anschließen Explosionsgefahr durch austretendes Gas! − Stellen Sie vor dem Aufdrehen der Gasflasche stets sicher, dass alle Gasregler des Gasgrills in der Brennerstellung „AUS" stehen. − Kontrollieren Sie Druckminderer und Schläuche vor jedem Gebrauch des Grills. Sollten Sie eine übermäßige Abnutzung oder Risse bzw.
  • Seite 11 Betrieb Bedienelemente Brandgefahr im Umgebungsbereich des Geräts! − Halten Sie stets zu allen Seiten des Geräts die geltenden Mindestabstände zu brennbaren Gegenständen und Konstruktionen ein. − Während des Grillbetriebs darf die Gasflasche aufgrund der großen Hitzeentwicklung KEINEN Kontakt zum Gerät oder der Platte, auf der das Gerät positioniert ist, haben! Gefahr von Verbrennungen durch heiße Oberflächen und entzündliche Fettreste! −...
  • Seite 12 4.1.1 Grill Deckel Grillrost Thermometer Warmhalterost Heckbrenner – Rear Burner Bedienpanel Gasanschluss Seite 12 von 29...
  • Seite 13 4.1.2 Bedienpanel Gasregler Hauptbrenner 1 Gasregler Hauptbrenner 4 Gasregler Hauptbrenner 2 Batteriefach für Zündelektronik Gasregler Hauptbrenner 3 Lichtknopf Gasregler Heckbrenner – Rear Burner Bitte beachten Sie, dass die Gasregler am Gerät mit einer LED-Beleuchtung versehen sind. Um die Beleuchtung anzustellen, drücken Sie bitte den Lampenschalter auf Ihrem Bedienpanel. Wenn die Gasregler blau leuchten bedeutet dies, dass die Regler in der AUS-Stellung sind.
  • Seite 14 Explosionsgefahr bei geschlossenem Deckel! − Öffnen Sie den Deckel des Geräts vor dem Zünden der Brenner! − Explosionsgefahr bei geschlossenem Deckel! 4.2.1 Zünden der Brenner 1. Öffnen Sie den Deckel des Gasgrills. 2. Stellen Sie sicher, dass alle Gasregler auf „AUS“ stehen. 3.
  • Seite 15 4.2.2 Zünden des Heckbrenners Entfernen Sie vor Einsatz des Heckbrenners immer das Warmhalterost. 1. Öffnen Sie den Deckel des Gasgrills. 2. Stellen Sie sicher, dass alle Gasregler auf „AUS“ stehen. 3. Drehen Sie das Ventil der Flüssiggas-Flasche auf. 4. Drücken Sie fest auf den kleinen rechten Gasregler für den Heckbrenner und drehen Sie den Gasregler in die höchste Brennerstellung „AN“...
  • Seite 16 4. Wenn Sie einen der Hauptbrenner zünden wollen, drücken Sie fest auf einen der Gasregler der Hauptbrenner und drehen diesen auf die höchste Stellung „AN“. Wenn Sie den Heckbrenner zünden wollen, drücken Sie fest auf den Gasregler und drehen diesen auf die höchste Stellung. 5.
  • Seite 17 Verbrennungsgefahr durch starkes Erhitzen! Wenn das Gerät bei geschlossenem Deckel länger als 15 Minuten in der höchsten Brennerstellung betrieben wird, können sich Teile des Geräts stark erhitzen und Verbrennungen und Sachschäden verursachen − Das Gerät nie länger als 15 Minuten in der höchsten Brennerstellung betreiben. Danach den Deckel öffnen oder die Gasregler in die niedrigste Brennerstellung bringen.
  • Seite 18 Auch zum Grillen von Gemüse sollte man den Grill wie beim Fisch bei geschlossenem Deckel in der höchsten Brennerstellung für maximal 2 bis 3 Minuten vorheizen. Technische Daten Gasgrill Modellname SANTOS Free S-410 Gaskategorie I3B/P(50) Anschlussdruck/Gasdruck 50 mBar Seite 18 von 29...
  • Seite 19 Gasart Butan- oder Propan-Flüssiggas oder eine Mischung aus beiden Gesamtwärmebelastung 18 kW (1310 g/h) Nennwärmebelastung Hauptbrenner 4 x 3,5 kW (254 g/h) Nennwärmebelastung Heckbrenner 4 kW (291 g/h) Injektorgröße je Brenner 0,80 mm (Hauptbrenner); 0,85mm (Heckbrenner) Zündung Piezo und Batterie Batterieart Mignon (AA) 1,5 V Bestimmungsland...
  • Seite 20 Höhe (5kg/ 8kg/ 11kg) 505/465/600 mm Durchmesser (5kg/ 8kg/ 11kg) 229/300/300 mm Reinigung und Wartung Pflegehinweise emaillierte Teile Zur Pflege der emaillierten Außenteile des Geräts empfehlen wir, diese regelmäßig oder entsprechend nach Gebrauch mit einem Baumwolllappen, heißem Wasser und etwas haushaltsüblichem Spülmittel zu reinigen.
  • Seite 21 Die Reinigung sollte ausschließlich mit SANTOS-Pflege- und Reinigungsprodukten erfolgen. Beschädigungen/Verfärbungen o.Ä., die durch Reinigung des Grills mit einem anderen Reinigungsmittel entstehen, sind von der Haftung ausgenommen. 7.2.2 Allgemeine Reinigungshinweise Die regelmäßige Reinigung nach der Benutzung sollte mit warmem Wasser und einem Tuch ausgeführt werden.
  • Seite 22 Reinigung und Wartung des Geräts − Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, Metallschwämme und dergleichen. Diese können die Oberflächen beschädigen. − Lassen Sie das Gerät vor jeder Reinigung vollständig abkühlen. −...
  • Seite 23 Bürste (z.B. Nylon, Silikon oder Messing) abbürsten. Danach bitte mit einer dünnen Schicht Öl (z.B. Sonnenblumenöl oder Rapsöl, kein säurehaltiges Öl wie Olivenöl verwenden) einreiben oder mit unserem Santos BBQ-Spray einsprühen. Den Rost bitte stets an einem trockenen und luftigen Ort lagern.
  • Seite 24 2. Lösen Sie die Überwurfmutter des Druckminderers vom Gasanschluss der Flüssiggas-Flasche. 3. Entfernen Sie die leere Flüssiggas-Flasche. 4. Warten Sie vor dem Anschließen der neuen Flüssiggas-Flasche mindestens 5 Minuten, um Lufteinschlüsse an Gasschlauch und Druckminderer zu vermeiden. 5. Schrauben Sie die Überwurfmutter des Druckminderers an den Gasanschluss der Flüssiggas- Flasche.
  • Seite 25 Problemlösung Explosionsgefahr durch austretendes Gas! Gefahr vor Verbrennungen durch heiße Oberflächen! − Drehen Sie die Gaszufuhr am Ventil der Flüssiggas-Flasche ab, bevor Sie mit der Fehlerbehebung beginnen. − Lassen Sie das Gerät ausreichend abkühlen, bevor Sie mit der Behebung von Fehlern beginnen.
  • Seite 26 Fehlerbeschreibung Ursache Problembehebung Feuer am Brenner ist verstopft oder Brenner auf Verschmutzung durch Insekten Gasregler/gelbe defekt. und Spinnennetze kontrollieren und ggf. Flamme am Brenner. reinigen. Wenn das Problem weiter-hin besteht, die Brenner durch den Kundendienst überprüfen lassen. Flamme erlischt bei Brenner ist verstopft oder Brenner auf Verschmutzung durch Insekten niedrigster...
  • Seite 27 Häufig gestellte Fragen Frage Antwort Kann ich mein Gerät von Nein, Ihr Gerät wurde nach genauen technischen Spezifikationen Flüssiggas Erdgas hergestellt und für den Betrieb mit Flüssiggas zertifiziert. Zu Ihrer eigenen umstellen? Sicherheit sind Umbausätze nicht erhältlich. Jeder Versuch, das Gerät umzubauen, führt zum Verlust der Garantieansprüche.
  • Seite 28 Gemeinschaftsvorschriften Europäischen Wirtschaftsraums. 2575/23 Konformitätserklärung kann bei Santos Grills GmbH angefordert werden. 10 Entsorgung 10.1 Verpackungsmaterial Gemäß Abfallentsorgungsgesetz entsorgen (Recycling-Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zugeführt werden). 10.2 Altgeräte Nicht im Hausmüll entsorgen! ▪...
  • Seite 29 © Santos Grills GmbH, Änderungen vorbehalten Vertrieben durch: Santos Grills GmbH, Hafenstraße 1, 51063 Köln, Deutschland Telefon: +49 221 630 722 20 E-Mail: shop@santosgrills.de www.santosgrills.de Hergestellt in China...
