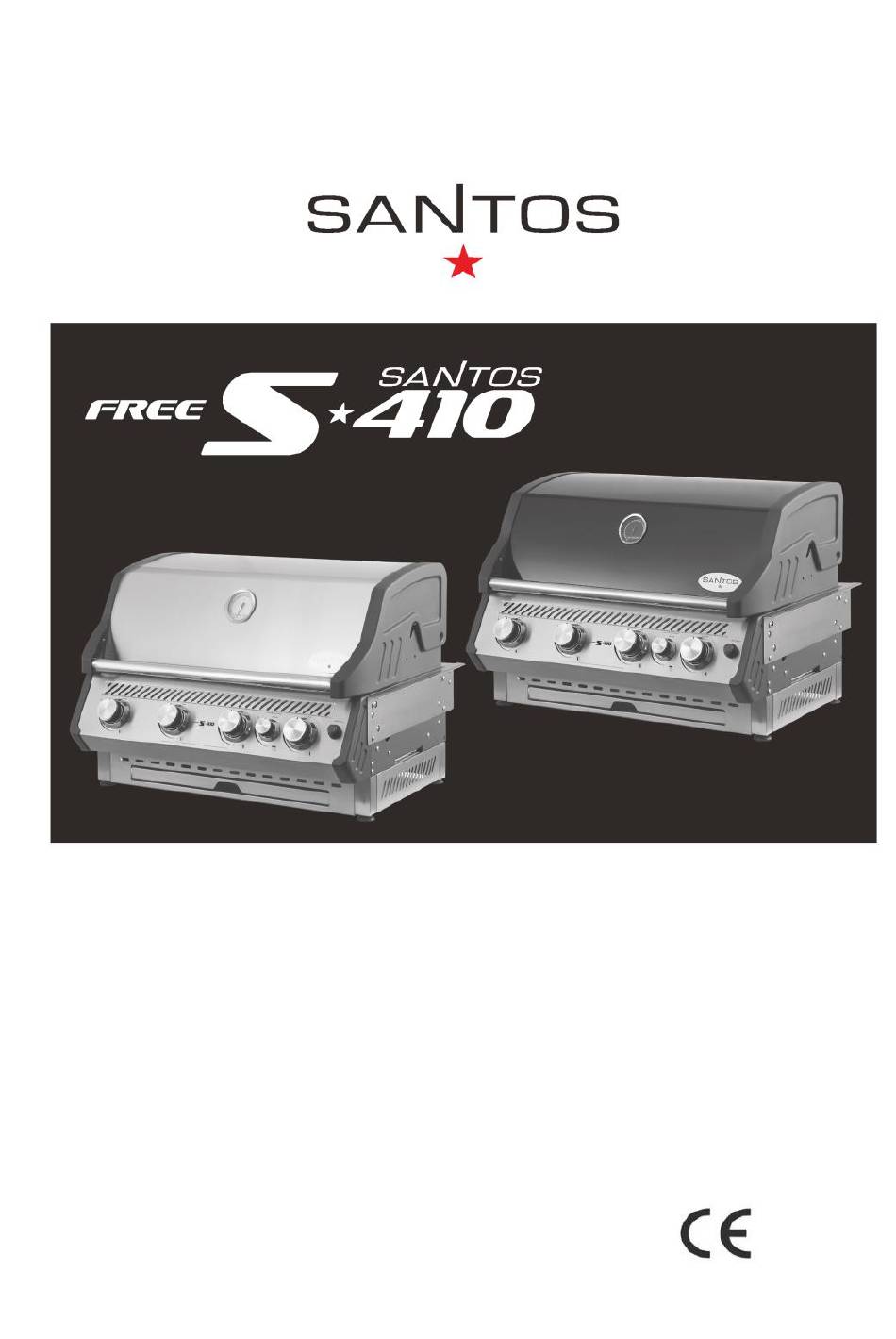

- Seite 1 Montageanleitung Einbau Gasgrill Free S-410 2575/20...
-
Seite 2: Inhaltsverzeichnis
Der Deckel ist verzogen u. schleift beim Öffnen an der Seitenwand Die Bedienknöpfe bzw. Gasregler sind schwergängig Einer der Hauptbrenner macht ein „Fauchgeräusch“ Einer der Hauptbrenner macht ein „Ploppgeräusch“ Entsorgung Verpackungsmaterial Grill und Zubehör Seite 2 von 24 Original-Montageanleitung Einbau Gasgrill Free S-410... -
Seite 3: Allgemeine Hinweise
Vor dem Auspacken des Grills überprüfen Sie bitte die Verpackung auf Transportschäden und den Inhalt der Verpackung auf Vollständigkeit. Transportschäden oder Unvollständigkeit der Lieferung sofort schriftlich festhalten und Bericht an die Santos Grills GmbH senden. Verpackung entfernen und Verpackungen gemäß Abfallentsorgungsgesetz entsorgen (Recycling-Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung... -
Seite 4: Tipp Zum Einsetzen Bzw. Der Position Der Luftschilder
Tipp zum Einsetzen bzw. der Position der Luftschilder Sollte es unklar sein, wo die schwarzen, fast quadratischen Luftschilder (siehe Explosionszeichnung Punkt 4 und siehe Schritt 3 der Montageanleitung) hinkommen: Sie kommen nebeneinander jeweils unter die Brenner. Seite 4 von 24 Original-Montageanleitung Einbau Gasgrill Free S-410... -
Seite 5: Sicherheit
Sicherheitseinrichtungen niemals überbrücken oder umgehen. Bei ungewöhnlichen Geräuschen und Gerüchen, den Gasgrill sofort auf Fehler überprüfen und ggf. stillsetzen. Nur intaktes und passendes Werkzeug verwenden. Keine Werkzeuge, Bauteile oder andere Gegenstände auf dem Gasgrill ablegen. Original-Montageanleitung Einbau Gasgrill Free S-410 Seite 5 von 24... - Seite 6 Warmhalterost und die Grillroste nur mit Topflappen oder Grillhandschuhen an VORSICHT Brandgefahr im Umgebungsbereich des Grills • Halten Sie stets zu allen Seiten des Grills einen Mindestabstand von 3m zu brennbaren Gegenständen und Konstruktionen ein Seite 6 von 24 Original-Montageanleitung Einbau Gasgrill Free S-410...
-
Seite 7: Restgefahren
• Der Gasschlauch darf über die gesamte Länge nicht verdreht sein Restgefahren An dem Grill sind zur Warnung vor Restgefahren, die trotz durchgeführter Maßnahmen zur Risikominderung nicht beseitigt werden können, Symbole angebracht. Original-Montageanleitung Einbau Gasgrill Free S-410 Seite 7 von 24... -
Seite 8: Montage
Montage Montage Explosionszeichnung Seite 8 von 24 Original-Montageanleitung Einbau Gasgrill Free S-410... -
Seite 9: Teileliste
Montage Teileliste Pos. Nr. Einzelteil Stück Warmhalterost Grillrost Flammenblech Luftschild Halter hinten Halter links Haube Halter rechts Auffangschale Drehknopf groß Drehknopf klein Original-Montageanleitung Einbau Gasgrill Free S-410 Seite 9 von 24... -
Seite 10: Montageschritte
Seitenwand schleifen. Zudem kann es zu Kratzern kommen. Entfernen Sie die je 2 Stk. M6x12 Schrauben und Muttern und montieren Sie den Halter hinten (5) mit den entfernten Schrauben und Muttern Seite 10 von 24 Original-Montageanleitung Einbau Gasgrill Free S-410... - Seite 11 Montage Tipp zum Einsetzen bzw. der Position der Luftschilder: Die Luftschilder kommen nebeneinander jeweils unter die Brenner (siehe Foto bzw. Abb. links und Explosionszeichnung Punkt 4) Original-Montageanleitung Einbau Gasgrill Free S-410 Seite 11 von 24...
- Seite 12 Montage Seite 12 von 24 Original-Montageanleitung Einbau Gasgrill Free S-410...
-
Seite 13: Gasflasche
Montage Batteriefach aufschrauben und AA Batterien mit „+“ nach oben einsetzen Druckminderer Gasflasche 24 cm Original-Montageanleitung Einbau Gasgrill Free S-410 Seite 13 von 24... -
Seite 14: Einbau
• Stellen Sie sicher, dass die Belüftungslöcher nicht durch Innenträger der Einfassung blockiert werden ACHTUNG • Die Maßangaben zur Abmessung des Einbaugrills sind ca. Angaben und können leicht abweichen. Das Gerät sollte vorhanden sein bevor die Einfassung konstruiert und gebaut wird. Seite 14 von 24 Original-Montageanleitung Einbau Gasgrill Free S-410... -
Seite 15: Einbaumaße
Montage 3.4.2 Einbaumaße nicht brennbare Konstruktion Original-Montageanleitung Einbau Gasgrill Free S-410 Seite 15 von 24... -
Seite 16: Technische Daten
Gasflaschenanschluss IG 7/16-28 UNEF Schlauchanschluss Druckminderer G 1/4 LH-KN Anforderungen an Schlauchleitungen Schlauchart Mitteldruck-Schlauchleitung (PS10 bar) Material Kunststoff/Gummi Zertifizierung DVGW/DIN EN-konform Anschlüsse G 1/4 LH-ÜM Maximale Länge des Gasschlauchs 1,5 m Seite 16 von 24 Original-Montageanleitung Einbau Gasgrill Free S-410... -
Seite 17: Anforderungen An Gasflaschen
Technische Daten Anforderungen an Gasflaschen Flüssiggas-Art Propan, Butan oder Propan/Butan-Mischung Größen 5, 8 oder 11 kg Höhe (5kg/ 8kg/ 11kg) 505/465/600 mm Durchmesser (5kg/ 8kg/ 11kg) 229/300/300 mm Original-Montageanleitung Einbau Gasgrill Free S-410 Seite 17 von 24... -
Seite 18: Montageprobleme
Bei einem ungleichmäßigem Spaltmaß zwischen Brennkammer, Grillkorpus und Untergehäuse sowie Unterwagen: Bitte einmal die Stelle, die nach oben steht, mit Hilfe des Griffes ordentlich nach unten drücken. Hierdurch sollte auch dieses Problem gelöst werden. Seite 18 von 24 Original-Montageanleitung Einbau Gasgrill Free S-410... -
Seite 19: Die Bedienknöpfe Bzw. Gasregler Sind Schwergängig
Bitte die Schraube lösen und den Splint herausziehen. Die Splinthülse bitte von unten entnehmen. Bitte nun den Brenner vorsichtig nach vorne/oben bewegen, bis die Verwirbelungsschraube sichtbar wird: Diese bitte eine halbe Umdrehung reindrehen. Original-Montageanleitung Einbau Gasgrill Free S-410 Seite 19 von 24... -
Seite 20: Einer Der Hauptbrenner Macht Ein „Ploppgeräusch
Hauptbrenner ausstellen oder einen der Hauptbrenner auf höhere Flamme einstellen. Sobald nur zwei Brenner auf kleinster Flamme laufen (z.B. zum indirekten Grillen), sollte das Geräusch nicht mehr auftreten und der Brennvorgang läuft wieder ganz normal. Seite 20 von 24 Original-Montageanleitung Einbau Gasgrill Free S-410... -
Seite 21: Entsorgung
Abfallentsorgungsgesetz entsorgen (Recycling-Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zugeführt werden) Grill und Zubehör Den Grill als Altmetall leere Flüssiggas-Flaschen an den entsprechenden Rückgabestellen Batterien an den entsprechenden Rückgabestellen. Nicht im Hausmüll entsorgen Original-Montageanleitung Einbau Gasgrill Free S-410 Seite 21 von 24... - Seite 24 © Santos Grills GmbH, Änderungen vorbehalten Santos Grills GmbH Hafenstraße 1 D-51063 Köln Telefon: +49 221 630 722 20 E-Mail: shop@santosgrills.de www.santosgrills.de...
