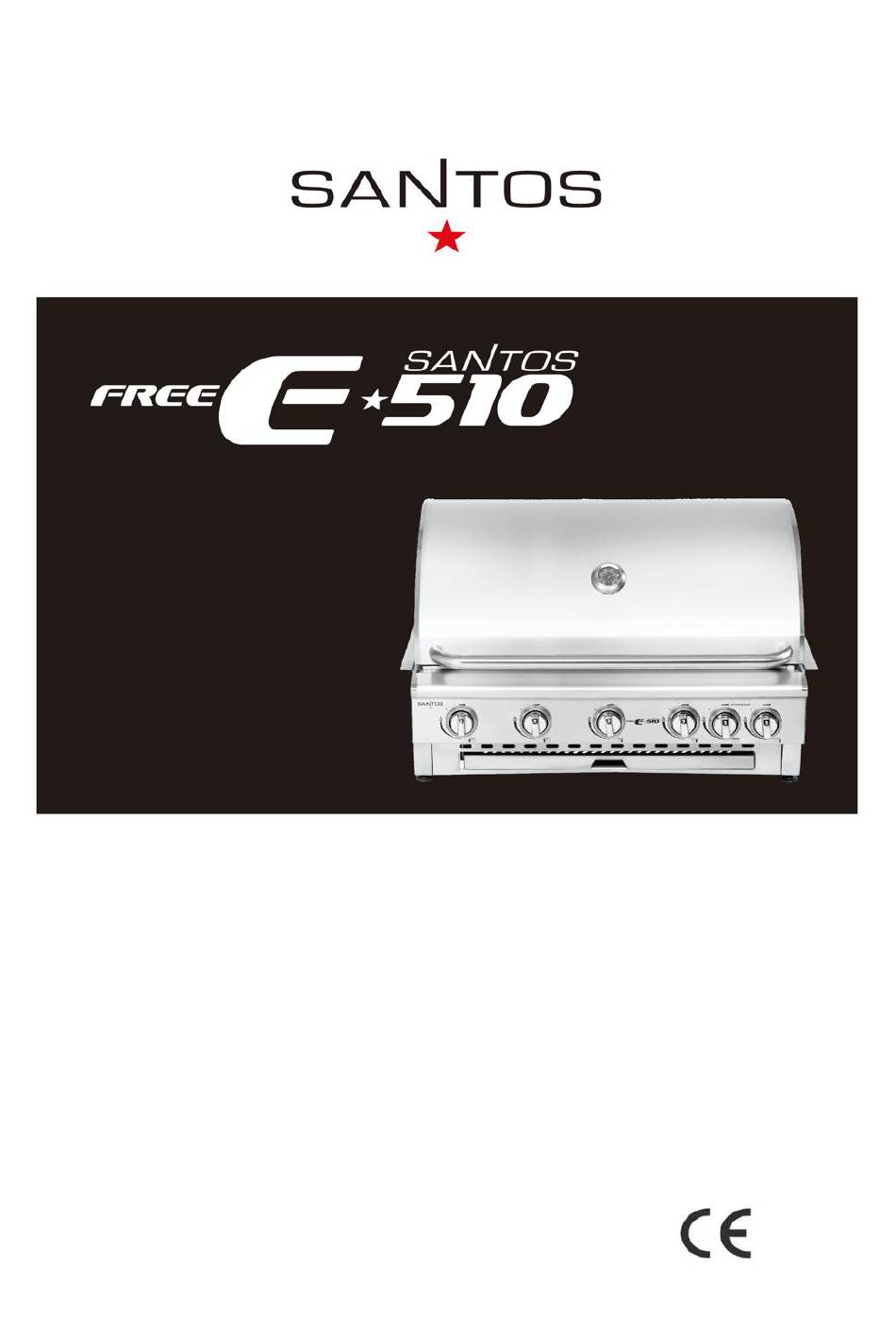

- Seite 1 Montageanleitung Einbau Gasgrill Free E-510 2575/20...
-
Seite 2: Inhaltsverzeichnis
Der Deckel ist verzogen u. schleift beim Öffnen an der Seitenwand Die Bedienknöpfe bzw. Gasregler sind schwergängig Einer der Hauptbrenner macht ein „Fauchgeräusch“ Einer der Hauptbrenner macht ein „Ploppgeräusch“ Entsorgung Verpackungsmaterial Grill und Zubehör Seite 2 von 20 Original-Montageanleitung Einbau Gasgrill Free E-510... -
Seite 3: Allgemeine Hinweise
Vor dem Auspacken des Grills überprüfen Sie bitte die Verpackung auf Transportschäden und den Inhalt der Verpackung auf Vollständigkeit. Transportschäden oder Unvollständigkeit der Lie- ferung sofort schriftlich festhalten und Bericht an die Santos Grills GmbH senden. Verpackung entfernen und Verpackungen gemäß Abfallentsorgungsgesetz entsorgen (Recyc- ling-Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zuge-... -
Seite 4: Sicherheit
▪ Bei ungewöhnlichen Geräuschen und Gerüchen, den Gasgrill sofort auf Fehler überprüfen und ggf. stillsetzen. ▪ Nur intaktes und passendes Werkzeug verwenden. ▪ Keine Werkzeuge, Bauteile oder andere Gegenstände auf dem Gasgrill ablegen. Seite 4 von 20 Original-Montageanleitung Einbau Gasgrill Free E-510... - Seite 5 Warmhalterost und die Grillroste nur mit Topflappen oder Grillhandschuhen an VORSICHT Brandgefahr im Umgebungsbereich des Grills • Halten Sie stets zu allen Seiten des Grills einen Mindestabstand von 3m zu brennbaren Gegenständen und Konstruktionen ein Original-Montageanleitung Einbau Gasgrill Free E-510 Seite 5 von 20...
-
Seite 6: Restgefahren
• Der Gasschlauch darf über die gesamte Länge nicht verdreht sein Restgefahren An dem Grill sind zur Warnung vor Restgefahren, die trotz durchgeführter Maßnahmen zur Risi- kominderung nicht beseitigt werden können, Symbole angebracht. Seite 6 von 20 Original-Montageanleitung Einbau Gasgrill Free E-510... -
Seite 7: Montage
Montage Montage Explosionszeichnung Original-Montageanleitung Einbau Gasgrill Free E-510 Seite 7 von 20... -
Seite 8: Teileliste
Montage Teileliste Pos. Nr. Einzelteil Stück Warmhalterost Grillrost Flammenblech Grill, Korpus Halter Seite 8 von 20 Original-Montageanleitung Einbau Gasgrill Free E-510... -
Seite 9: Montageschritte
Den Grillkorpus bitte NICHT am Griff aus dem Karton heben, sondern seitlich anfassen und herausheben. Ansonsten kann sich der Deckel schnell verziehen und später an der Seitenwand schleifen. Zudem kann es zu Kratzern kommen. Original-Montageanleitung Einbau Gasgrill Free E-510 Seite 9 von 20... -
Seite 10: Gasflasche
Montage Druckminderer 24 cm Gasflasche Seite 10 von 20 Original-Montageanleitung Einbau Gasgrill Free E-510... -
Seite 11: Einbau
• Stellen Sie sicher, dass die Belüftungslöcher nicht durch Innenträger der Einfassung blo- ckiert werden ACHTUNG • Die Maßangaben zur Abmessung des Einbaugrills sind ca. Angaben und können leicht abweichen. ➔ Das Gerät sollte vorhanden sein bevor die Einfassung konstruiert und gebaut wird. Original-Montageanleitung Einbau Gasgrill Free E-510 Seite 11 von 20... -
Seite 12: Einbaumaße
Montage 3.4.2 Einbaumaße nicht brennbare Konstruktion 852mm * Bedienfeld integriert Darstellung des Grills kann optisch abweichen Seite 12 von 20 Original-Montageanleitung Einbau Gasgrill Free E-510... -
Seite 13: Technische Daten
Gasflaschenanschluss IG 7/16-28 UNEF Schlauchanschluss Druckminderer G 1/4 LH-KN Anforderungen an Schlauchleitungen Schlauchart Mitteldruck-Schlauchleitung (PS10 bar) Material Kunststoff/Gummi Zertifizierung DVGW/DIN EN-konform Anschlüsse G 1/4 LH-ÜM Maximale Länge des Gasschlauchs 1,5 m Original-Montageanleitung Einbau Gasgrill Free E-510 Seite 13 von 20... -
Seite 14: Anforderungen An Gasflaschen
Technische Daten Anforderungen an Gasflaschen Flüssiggas-Art Propan, Butan oder Propan/Butan-Mischung Größen 5, 8 oder 11 kg Höhe (5kg/ 8kg/ 11kg) 505/465/600 mm Durchmesser (5kg/ 8kg/ 11kg) 229/300/300 mm Seite 14 von 20 Original-Montageanleitung Einbau Gasgrill Free E-510... -
Seite 15: Montageprobleme
Bei einem ungleichmäßigem Spaltmaß zwischen Brennkammer, Grillkorpus und Untergehäuse sowie Unterwagen: Bitte einmal die Stelle, die nach oben steht, mit Hilfe des Griffes ordentlich nach unten drücken. Hierdurch sollte auch dieses Problem gelöst werden. Original-Montageanleitung Einbau Gasgrill Free E-510 Seite 15 von 20... -
Seite 16: Die Bedienknöpfe Bzw. Gasregler Sind Schwergängig
Die folgenden Schritte bitte nur bei kaltem Grill und geschlossener Gasflasche durch- führen! Bitte zunächst das Grillrost entnehmen. Dann die Flammenverteiler/Flammbleche/Flavorizer unter dem Grillrost entnehmen. Bitte die Schraube (1) lösen. Bitte nun den Brenner vorsichtig nach vorne/oben herausnehmen. Dann den Brenner drehen. Seite 16 von 20 Original-Montageanleitung Einbau Gasgrill Free E-510... -
Seite 17: Einer Der Hauptbrenner Macht Ein „Ploppgeräusch
Hauptbrenner ausstellen oder einen der Hauptbrenner auf höhere Flamme einstellen. Sobald nur zwei Brenner auf kleinster Flamme laufen (z.B. zum indirekten Grillen), sollte das Geräusch nicht mehr auftreten und der Brennvorgang läuft wieder ganz normal. Original-Montageanleitung Einbau Gasgrill Free E-510 Seite 17 von 20... -
Seite 18: Entsorgung
Abfallentsorgungsgesetz entsorgen (Recycling-Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zugeführt werden) Grill und Zubehör ▪ Den Grill als Altmetall ▪ leere Flüssiggas-Flaschen an den entsprechenden Rückgabestellen Nicht im Hausmüll entsorgen Seite 18 von 20 Original-Montageanleitung Einbau Gasgrill Free E-510... - Seite 20 © Santos Grills GmbH, Änderungen vorbehalten Santos Grills GmbH Hafenstraße 1 D-51063 Köln Telefon: +49 221 630 722 20 E-Mail: shop@santosgrills.de www.santosgrills.de...
