Montageanleitung Set
6.2 82132/33 Code-Combi B mit Kunststoffbedieneinheit 98851/0002

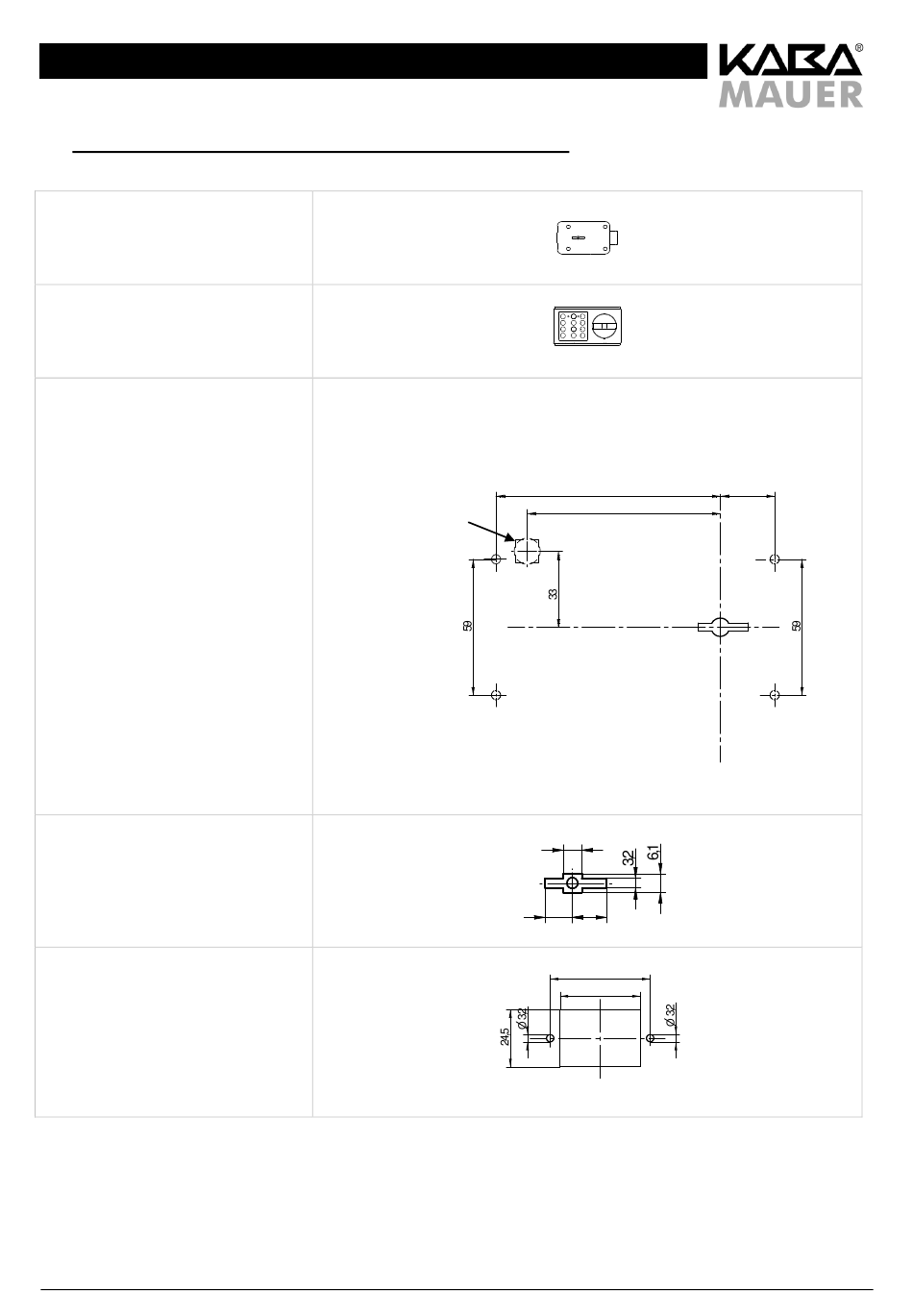

Einbaulage Schloss
Einbaulage Bedieneinheit
Türdurchbrüche
Schlüsselloch (im Schloss)
Separates Batterieschubfach
Stand 15.02.2016
82132/33 Code-Combi B mit Kunststoffbedieneinheit
Kabeldurchführung
⍁ 10 mm oder Ø 11,25 ± 0,05 mm
97
83 ,5
6,1
9
1 1 ,3
43
34,5
Batteriefachtiefe ca. 60 mm
23,5
