Montageanleitung Set

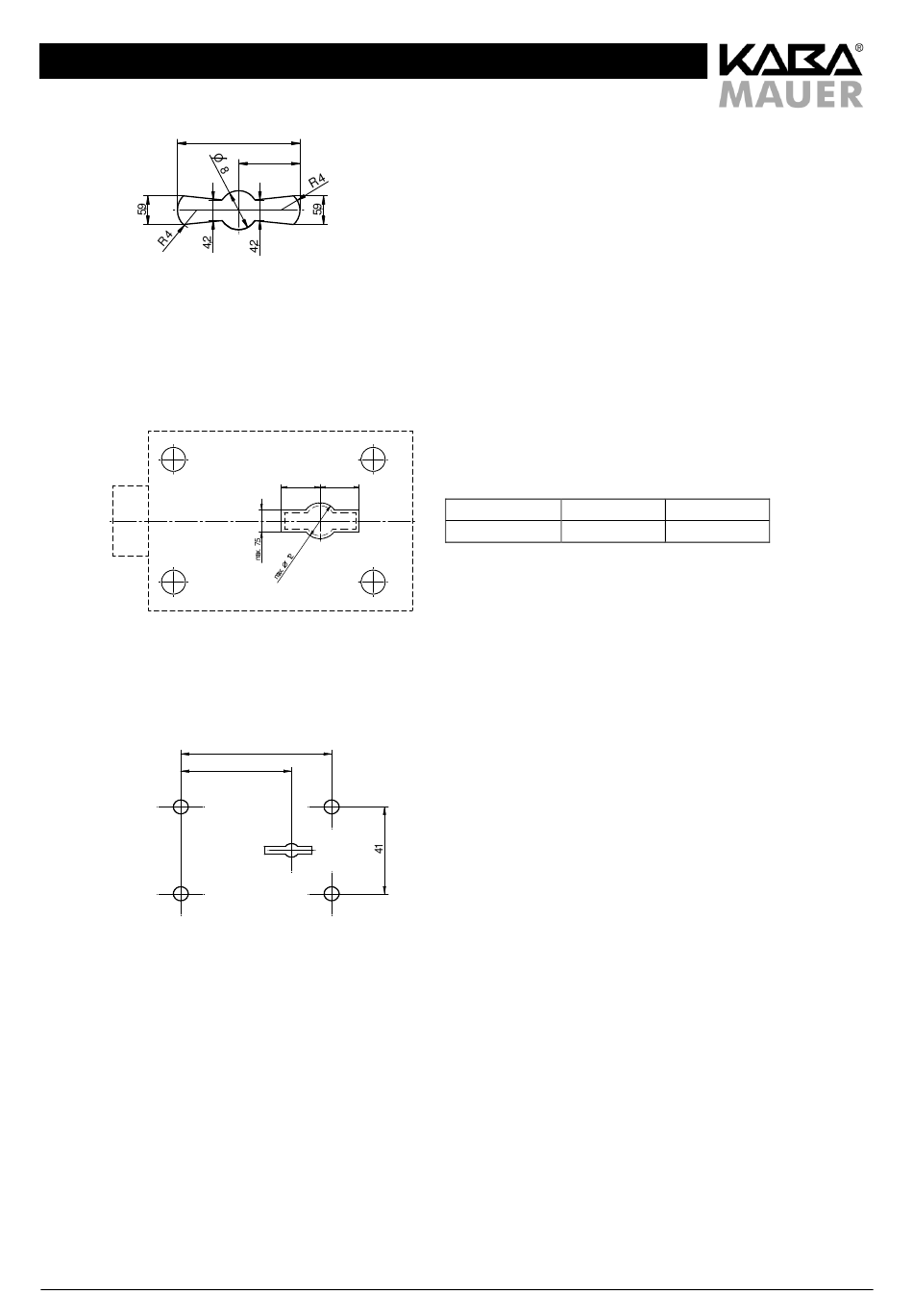

Skizze 1: Schlüsselführung 86101
Bei Nichtverwendung der Kaba Mauer Schlüssel- oder Schlüsselträgerführung darf der maximale Lochquerschnitt in der
Tür des Wertbehältnisses bzw. Schlosspanzerung die in Skizze 2 angegebenen Maße unter der Berücksichtigung der DIN
2768-mH nicht überschreiten. Alle Maße die außerhalb dieser Angaben liegen, müssen mit den Zertifizierern
(Prüfinstituten) gesondert abgestimmt werden.
Skizze 2: Max. Lochquerschnitt
Beim Einbau und der Justierung des Schlosses auf der Tür muss darauf geachtet werden, dass der Schlüssel ohne
Verkanten und gewaltfrei in das Schloss eingeführt werden kann. Dies kann nur gewährleistet werden, wenn die
Schlossmontage nach dem folgenden Befestigungslochbild (siehe Skizze 3) erfolgt. Weitere Schlossabmessungen sind
dem Kaba Mauer Katalogblatt zu entnehmen.
Skizze 3: Befestigungslochbild
Technische Daten:
Riegelhub 12 mm
Riegelüberstand im ausgeschlossenen Zustand: ca. 14mm.
Riegelbreite: 25,4 mm; Riegelhöhe 15 mm
Die maximal zulässige auf den Riegel entgegen der Schließrichtung wirkende Kraft, die maximale Sperrkraft und die
seitliche Riegelbelastung entspricht 1KN und sollte diese nicht überschreiten. Es wird empfohlen konstruktiv eine beidseitige
Riegelsperrung oder eine Riegelunterstützung vorzusehen.
Das Betätigungsdrehmoment des Schlüssels/ der Welle darf 2,5 Nm nicht überschreiten.
Der Riegel wurde gem. EN 1300 mit einer permanenten Belastung von 2,5 N über 10.000 Zyklen geprüft. Diese Belastung
sollte nicht dauerhaft überschritten werden.
Riegelwerksanbindung: Über die zwei stirnseitig vorhandenen M4-Gewinde im Riegelkopf.
Optionale Riegelwerksanbindung: Über einen Treibdorn im Riegelkopf.
Stand 15.02.2016
82132/33 Code-Combi B mit Kunststoffbedieneinheit
25,5
1 2,75
m ax. X
m ax. Y
66,7
49
Code Combi B
X (mm)
71161
17
Y (mm)
12,5
Seite 3 von 11
