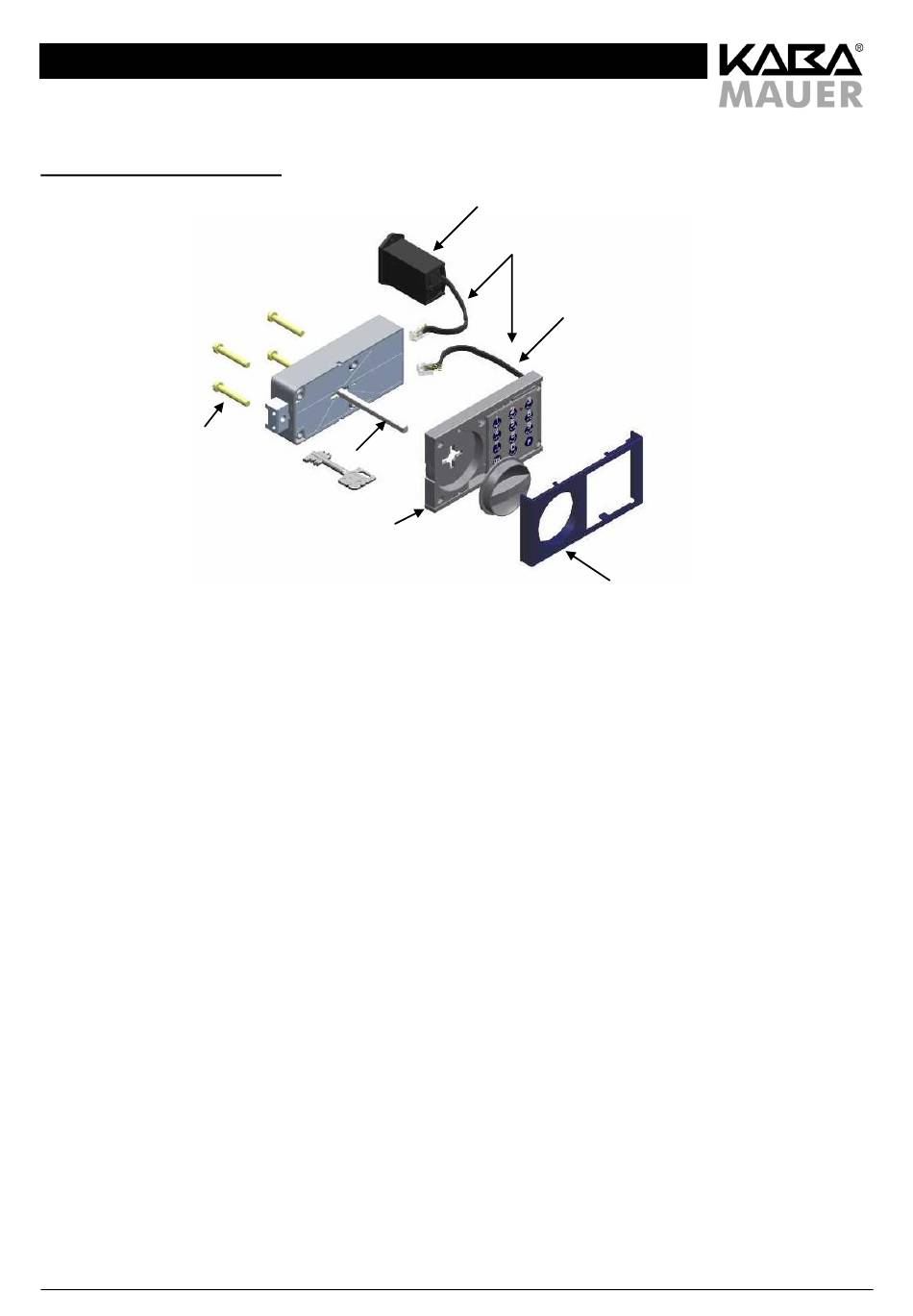

Montageanleitung Set
3 Montage der Eingabeeinheit
Verbindungskabel der Bedieneinheit durch die Tür zum Schloss führen.
Es muss sichergestellt sein, dass das Verbindungskabel beim Einbau nicht beschädigt wird.
Kabelschutzummantelung oder Litzen dürfen nicht beeinträchtigt werden, da sonst Kurzschlussgefahr
besteht. Im Bereich von Übergängen und beweglichen Teilen ist das Kabel durch Schutzschläuche oder
Kunststoffröhrchen gegen Beschädigungen zu schützen. Ebenfalls ist darauf zu achten, dass das Kabel
nicht geknickt oder gequetscht fixiert wird.
Zur Befestigung der Eingabeeinheit gibt es zwei Möglichkeiten:
1. Von der Türinnenseite aus mit M4 Schrauben und M4 Muttern in der Eingabeeinheit (die Länge der
Schrauben ist abhängig von der Türstärke, die Schrauben gehören nicht zum Lieferumfang)
oder
2. Von der Türaußenseite aus mit M4 Zylinderkopfschrauben (die Länge der Schrauben muss entsprechend
gewählt werden, die Schrauben gehören nicht zum Lieferumfang).
Mit Hilfe der Befestigungsschrauben Schloss justieren und verschrauben.
Stand 15.02.2016
82132/33 Code-Combi B mit Kunststoffbedieneinheit
