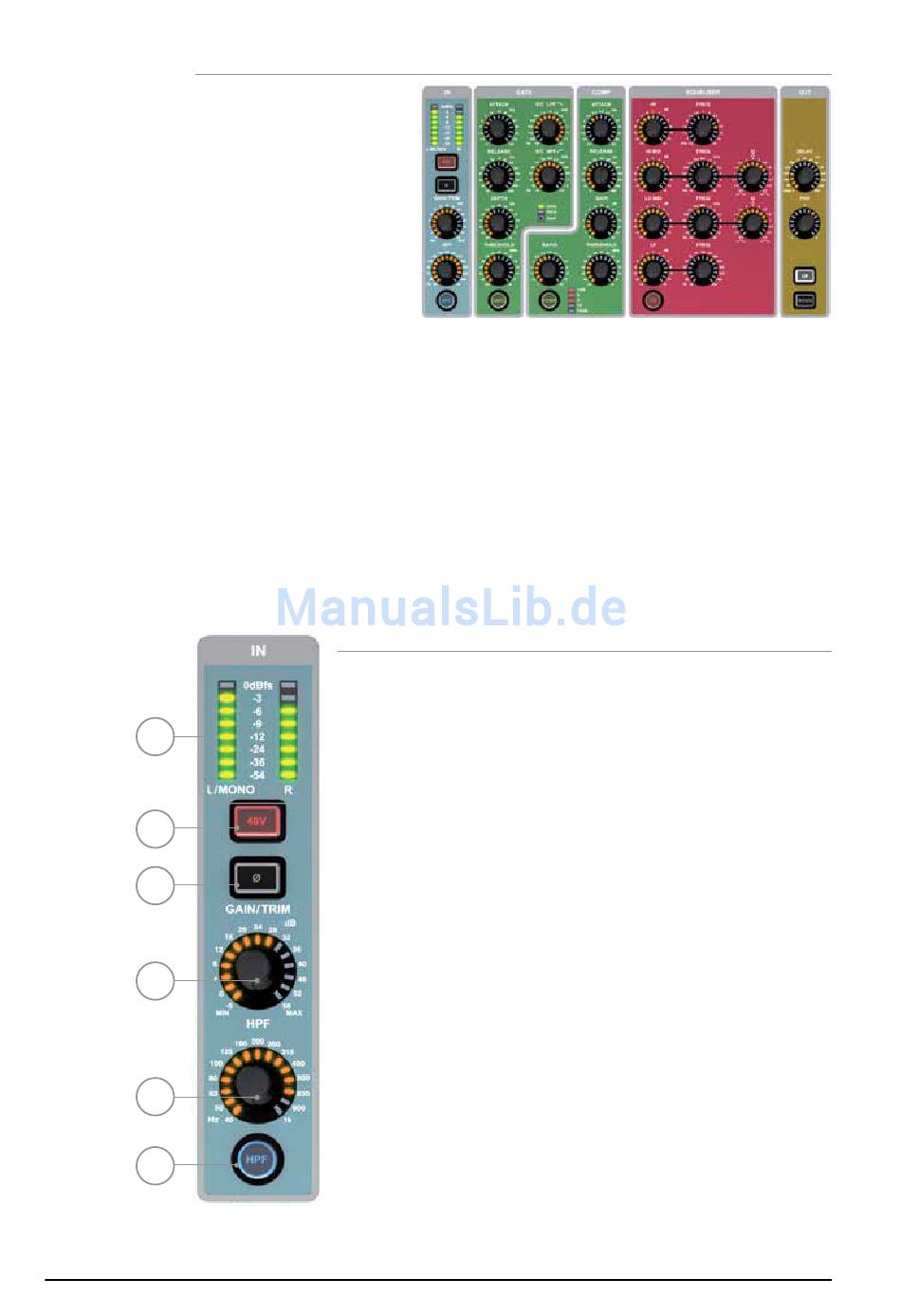

Zuweisbarer Kanalzug (ACS / Assignable Channel Strip)
Die Einstellungen im ACS-
Bereich erfolgen für den derzeit
mit SEL ausgewählten Kanal
oder Bus. Hier stehen fast
alle Bedienelemente für den
ausgewählten Kanal oder Bus
zur Verfügung. Der Bereich ist in
kleine, farblich gekennzeichnete
Bereiche unterteilt, damit die
Kontrollgruppen und Funktionen
auf einen Blick zu erkennen sind.
Anders als bei vergleichbaren Konsolen besitzt jede Funktion ein eigenes Bedienelement.
Daher existieren keine überlagerten Bedienelemente, jede Taste oder Drehknopf besitzt seine
eigene Beschriftung und Skala, so wie man es von analogen Mischern kennt. Alle Elemente und
Funktionen, die im jeweiligen Modus nicht verfügbar/zweckmäßig sind, werden nicht beleuchtet
und haben keine Funktion. Obwohl die Drehknöpfe auf der Bedienoberfläche Wertangaben
besitzen, werden die absoluten Werte aller Elemente mit der Function Focus-Funktion auf dem
Bildschirm angezeigt.
1
2
3
4
5
6
14
Immer wenn im ACS-Bereich ein Eingang eingestellt wird, dient der GAIN/TRIM
*1
Drehknopf zur Einstellung des GAINs bei Nutzung der Mikrofonvorverstärker und als
TRIM bei Line-Quellen.

EINGANG SEKTION

1. Meter: Die Pegelanzeige gibt den Pegel des Kanals oder Busses an.
Bei MONO-Quellen arbeitet nur die linke Anzeige.
2. Die 48V-Taste schaltet die 48V Phantomspannung EIN oder AUS, wenn
der mit SEL ausgewählte Kanal mit einem Mikrofoneingang verbunden
ist. Bei beleuchteter Taste ist die Phantomspannung eingeschaltet.
Drücken und Halten der Taste aktiviert den INTERROGATE Modus
dieser Funktion.
3. Die PHASE-Taste dient zur 180° Phasendrehung. Bei beleuchteter
Taste ist die Phase gedreht. Drücken und Halten der Taste aktiviert
den INTERROGATE Modus dieser Funktion. Der Phasenumkehrschalter
steht an den Matrix Bussen nicht zur Verfügung.
4. GAIN: Zeigt und justiert einen von zwei Parametern, je nachdem welcher
Eingang dem Kanal zugeordnet ist.
Mic Gain - wenn dem selektierten Kanal ein Mikrofonvorverstärker
zugeordnet ist.
Line Trim - wenn dem selektierten Kanal ein Line-, AES-, MADI- o.ä.
Eingang zugeordnet ist.
5. HPF (High Pass Filter) zeigt und justiert die Frequenz des HPF (außer
bei L&R, Mono, Matrix). Wirkt erst dann, wenn er eingeschaltet ist.
6. Die HPF-Taste schaltet das Hochpass-Filter EIN oder AUS. Sie
leuchtet bei EINgeschlateten HPF. Drücken und Halten der Taste
aktiviert den INTERROGATE Modus dieser Funktion.
