SoundCraft Si Expression 1 Bedienungsanleitung Seite 12

Aux Outputs
Group Outputs
Line Outputs
Aux Outputs
Group Outputs
12

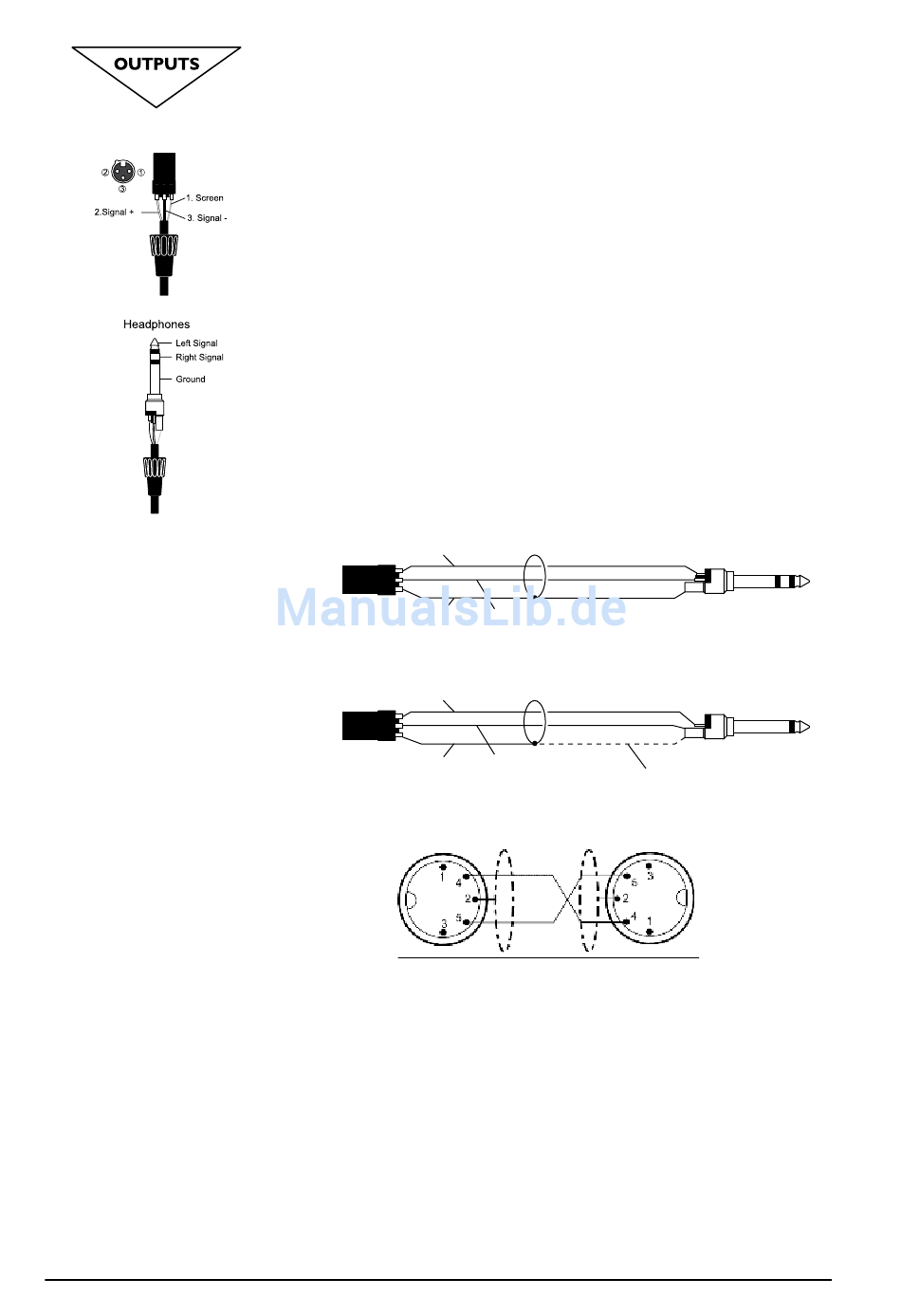

Line-Ausgänge
Die Belegung der 16 Line-Ausgänge ist graphisch dargestellt und voll symmetrisch,
so dass lange Kabelwege zu anderen Geräten erlaubt sind. Bei unsymmstireschen
Endgeräten sollte der 'kalte' Signalpin gegen Masse kurzgeschlossen sein.
AES Ausgang:
Dies ist ein 2-kanaliger digitaler Ausgang, der ein einziges XLR-Kabel wie die
symmetrischen Mikrofoneingänge nutzt. Obwohl der Einsatz symmetrischer
Standard-Audiokabel möglich ist, wird empfohlen, AES-Kabel mit der korrekten
110 Ohm Impedanz zu verwenden.
Kopfhörer
Der PHONES Ausgang ist eine 3-polige 6,35mm (1/4") Klinkenbuchse mit
einer Stereo-Ausgangsbelegung entsprechend der Darstellung. Ideal sind
Kopfhörer mit 32 oder mehr Ohm. 8 Ohm Kopfhörer werden nicht empfohlen. Die
Kopfhörerbuchse ist unter der Vorderkante in der Nähe des Kanalzugs 1 platziert.
MIDI Ein- und Ausgang
Dies ist ein 5-Pin DIN 1800 Standard-Verbinder, der dem dargestellten MIDI-
Standard entspricht.
From
Impedance-Balanced
Signal +
Output
Screen
From
Signal +
Impedance-Balanced
Output
Screen
Word Clock
Der 75 Ohm BNC-Anschluss wird zur Synchronisation des Si EXPRESSION mit
anderen digitalen Geräten genutzt.
HiQNet
Der Standard 100 MB/s, RJ45 Anschluss verbindet das Si EXPRESSION mit einem
LAN-Netzwerk.
Soundcraft Si Expression Bedienungsanleitung (alle Fußzeilen) 0513
Balanced Connection
Signal -
Unbalanced Connection
Signal -
Experience has shown that sometimes it is better
not to connect screen at external device end.
To External Device
To External Device
