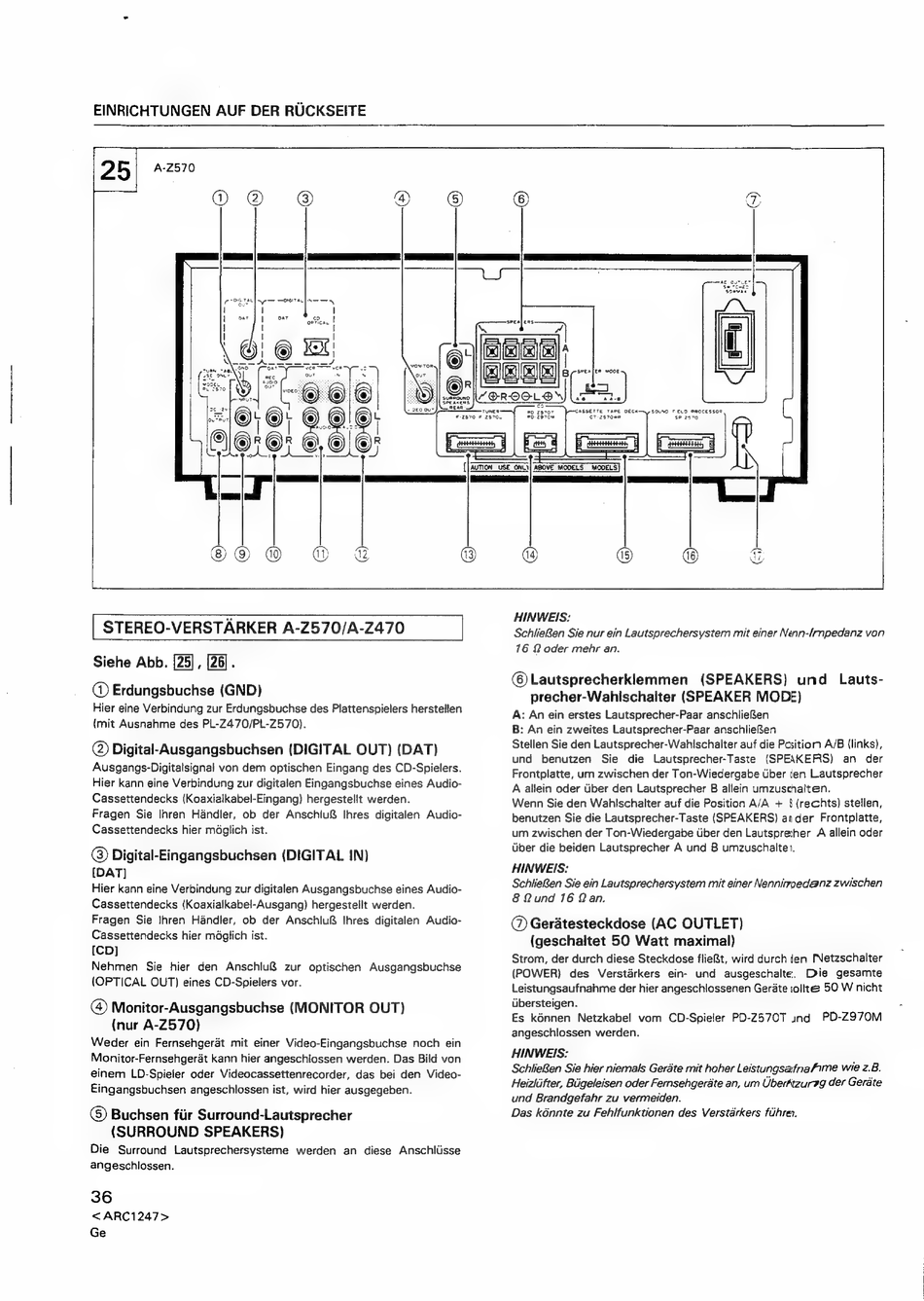

EINRICHTUNGEN AUF DER RUCKSEITE
STEREO-VERSTARKER A-2570/A-Z470
Siehe Abb. [25] , [26] .
@ Erdungsbuchse (GND)
Hier eine Verbindung zur Erdungsbuchse des Plattenspielers herstellen
(mit Ausnahme des PL-2470/PL-Z570).
(2) Digital-Ausgangsbuchsen (DIGITAL OUT) (DAT)
Ausgangs-Digitalsignal von dem optischen Eingang des CD-Spielers.
Hier kann eine Verbindung zur digitalen Eingangsbuchse eines Audio-
Cassettendecks (Koaxialkabel-Eingang) hergestellt werden.
Fragen Sie Ihren Handler, ob der Anschiuf Ihres digitalen Audio-
Cassettendecks hier mdglich ist.
@) Digital-Eingangsbuchsen (DIGITAL IN)
[DAT]
Hier kann eine Verbindung zur digitalen Ausgangsbuchse eines Audio-
Cassettendecks (Koaxialkabel-Ausgang) hergestellt werden.
Fragen Sie Ihren Handler, ob der Anschlu Ihres digitalen Audio-
Cassettendecks hier méglich ist.
[CD]
Nehmen Sie hier den Anschlu& zur optischen Ausgangsbuchse
(OPTICAL OUT) eines CD-Spielers vor.
() Monitor-Ausgangsbuchse (MONITOR OUT)
(nur A-Z570)
Weder ein Fernsehgerat mit einer Video-Eingangsbuchse noch ein
Monitor-Fernsehgerat kann hier angeschiossen werden. Das Bild von
einem LD-Spieler oder Videocassettenrecorder, das bei den Video-
Eingangsbuchsen angeschlossen ist, wird hier ausgegeben.
©) Buchsen fiir Surround-Lautsprecher
(SURROUND SPEAKERS)
Die Surround Lautsprechersysteme werden an diese Anschllsse
angeschliossen.
36
<ARC1247>
Ge
®®oO © @ @
SOUND FELD PROCESSOR
salf
HINWEIS:
SchlieBen Sie nur ein Lautsprechersystem mit einer Nenn-/rmpedanz von
16 2 oder mehr an.
©)Lautsprecherklemmen (SPEAKERS) und Lauts-
precher-Wahlschalter (SPEAKER MODE)
A: An ein erstes Lautsprecher-Paar anschlieRen
B: An ein zweites Lautsprecher-Paar anschlieRen
Stellen Sie den Lautsprecher-Wahlschalter auf die Position A/B (links),
und benutzen Sie die Lautsprecher-Taste (SPEAKERS) an der
Frontplatte, um zwischen der Ton-Wiedergabe Uber fen Lautsprecher
A ailein oder Uber den Lautsprecher B allein umzuschalten.
Wenn Sie den WahIschalter auf die Position A/A + § (rechts) stellen,
benutzen Sie die Lautsprecher-Taste (SPEAKERS) ander Frontplatte,
um zwischen der Ton-Wiedergabe Uber den Lautsprether A allein oder
Uber die beiden Lautsprecher A und B umzuschalten.
HINWEIS:
SchlieBen Sie ein Lautsprechersystem mit einer Nennirrpedanz zwischen
8 Qund 16 Qan.
@ Geratesteckdose (AC OUTLET)
(geschaltet 50 Watt maximal)
Strom, der durch diese Steckdose flie&t, wird durch len Netzschalter
(POWER) des Verstarkers ein- und ausgeschalte. Die gesamte
Leistungsaufnahme der hier angeschlossenen Gerate soltte 50 W nicht
Ubersteigen.
Es kénnen Netzkabel vom CD-Spieler PD-Z570T und PD-2970M
angeschlossen werden.
HINWEIS:
SchlieBen Sie hier niemals Gerate mit hoher Leistungsafna/ime wie z.B.
Heizltifter, Buigeleisen oder Fernsehgerate an, um Uberttzurvg der Gerate
und Brandgefahr zu vermeiden.
Das k6énnte zu Fehifunktionen des Verstarkers fdhren.
