3. Beskrivelse

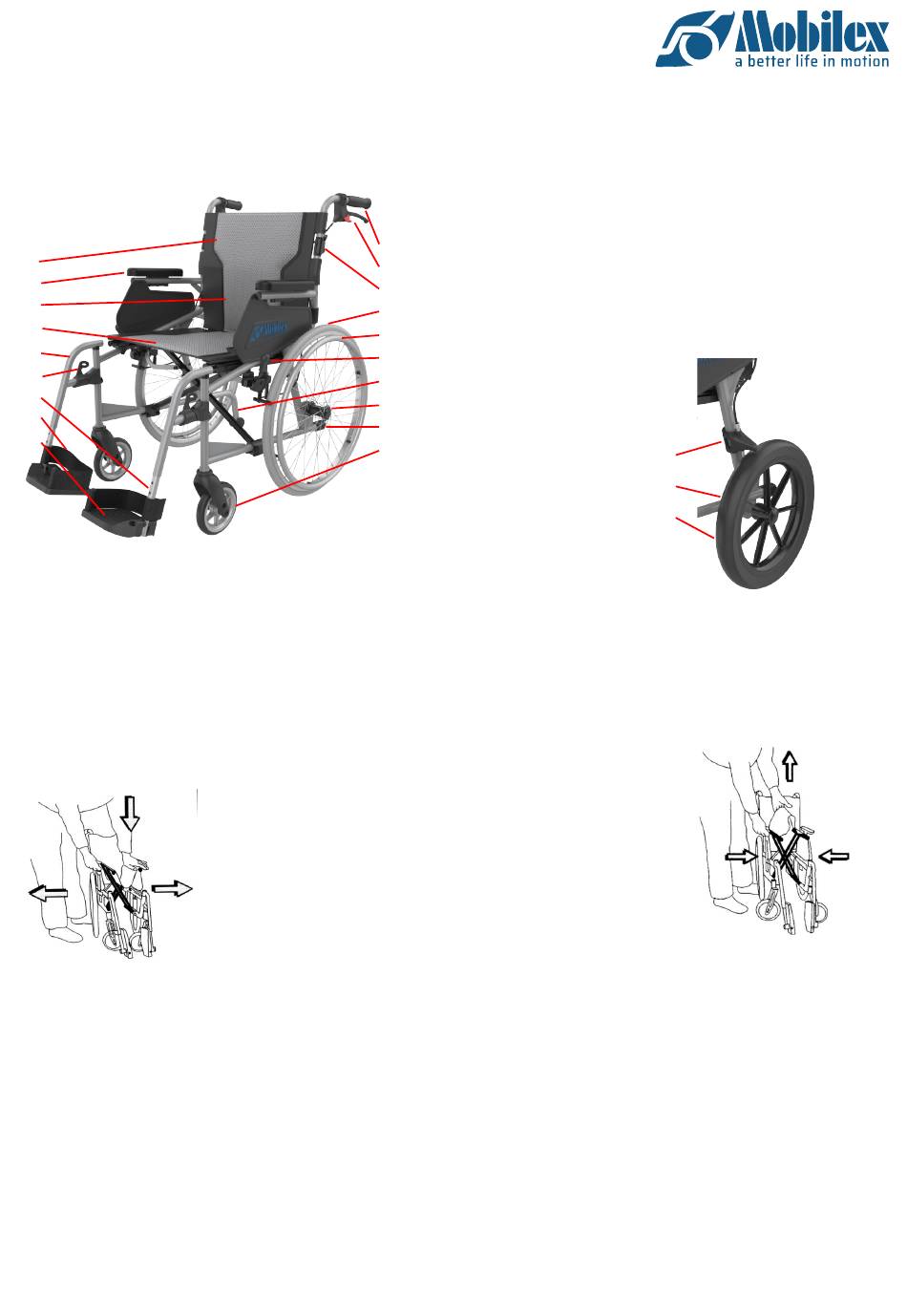

Produktbeskrivelse
"Turtle" er en enkel, men solid kørestol. Produktet har lige præcis nok funktioner til at gøre brugen behagelig og
pålidelig uden at gøre den for kompliceret.
1
2
3
4
5
6
7
8
9
22" hjulmodel og hurtigudløselige aksler
Beskrivelse af samling
De eneste elementer, der skal samles, er fodstøtterne og anti-tip. Indsæt dem i henhold til afsnittet
Montering/afmontering af fodstøtter og tipsikring i Funktionsbeskrivelse nedenfor.
Funktionsbeskrivelse
Brug af ledsagerbremser
For at bremse kørestolen skal du trække begge bremsehåndtag jævnt op for at kontrollere bremsekraften. For fuld
opbremsning skal du trække håndtagene helt op. For at frakoble bremserne skal du blot slippe bremsehåndtagene.
Du kan bruge bremserne til at manøvrere kørestolen ved at aktivere bremsen på den side, du ønsker at dreje til.
Ledsagerens bremsehåndtag har også en parkeringsbremsefunktion. For at aktivere parkeringsbremsen skal du
trække bremsehåndtagene helt op og låse det lille røde håndtag under håndtaget ved at skubbe det ned. For at
frigøre parkeringsbremsen skal du trække det lille røde håndtag op igen.
Anvendelse af parkeringsbremser (kun version med 22" hjul)
For at aktivere parkeringsbremserne skal du skubbe parkeringsbremsehåndtagene fremad på begge sider af
kørestolen. For at frigøre bremserne skal du trække håndtagene bagud på begge sider.
ADVARSEL! Parkeringsbremserne er ikke beregnet som kørebremser , men derimod kun til at fastlåse kørestolen
ifm. parkering. De må ikke bruges til at bremse kørestolen, når den kører!
Anvendelse af aksler med quick release (kun version med 22" hjul)
Hvis du vil afmontere et hjul ved hjælp af en quick release akslen, skal du trykke på knappen i midten af hjulet og holde
den nede, mens du trækker hjulet ud af rammen. Hvis du vil sætte hjulet fast på rammen igen, skal du trykke på knappen
i midten af hjulet og holde den nede. Sæt akslen ind i dens slids, og skub hjulet helt ind i rammen, og slip knappen.
Rev. 07-24
10
11
12
13
14
15
16
17
18
19
Sammenklapning/udklapning af rammen
For at klappe kørestolen ud, skal du holde om sæderørene
og skubbe dem fra hinanden udad, og derefter skubbe dem
begge nedad (venstre billede), indtil sædepolstringen er
flad.
For at klappe kørestolen
sædepolstringen opad og føre det ene sæderør indad (højre
billede), indtil kørestolen er klappet sammen..
Produktet består af:
1. Øverste ryglæn
2. Armlæn
3. Nederste ryglæn
4. Sæde
5. Fodstøtte
6. Håndtag til
afmontering af
fodstøtten
7. Bolt til justering af
fodpladens højde
8. Strop til støtte for
hælen
9. Fodplade
10. Skubbehåndtag
11. Håndtag til
ledsagerbremse
12. Håndtag til
sammenklapning af
sædet ifm.transport
13. 22" PU-baghjul
14. Drivring
15. Håndtag til
parkeringsbremse
16. Anti-tip
17. Hurtig
frigørelsesaksel
18. Tippedal
19. Drejehjul foran
sammen skal du
8/32
14"-modellen adskiller sig i
følgende komponenter:
20. Bremse (til version med 14"
hjul), som kun må betjenes
af en ledsager.
21. Hjulets fastgørelsesbolt
22. 14" soft PU-baghjul
De øvrige komponenter er de
samme.
20
21
22
14" hjulmodel
