3. Opis
Opis produktu
„Turtle" to prosty lecz solidny wózek inwalidzki. Wyrób ma na tyle funkcji, aby zapewnić komfortowe i niezawodne
użytkowanie, bez zwiększania ilości elementów.
1
2
3
4
5
6
7
8
9
Wersja z kołami 22" i szybko-złącznymi
osiami
Opis montażu
Jedynymi elementami wymagającymi montażu są podnóżki i kółko przeciw-wywrotne. Należy je zamontować zgodnie
z punktem Montaż/demontaż podnóżków i kółka przeciw-wywrotnego w Opisie funkcji poniżej.
Opis funkcji
Składanie/rozkładanie ramy
Używanie hamulców dla opiekuna
Aby spowolnić wózek inwalidzki oraz kontrolować siłę hamowania należy równomiernie pociągnąć oba uchwyty
hamulcowe ku górze. Aby całkowicie zahamować, należy pociągnąć uchwyty do końca w górę. Aby zwolnić hamulce,
proszę po prostu zwolnić uchwyty hamulcowe. Hamulców można używać do manewrowania wózkiem inwalidzkim,
pociągając uchwyt po stronie, w którą chce się skręcić. Hamulce dla opiekuna mają również funkcję postojową. Aby
aktywować hamulce postojowe, należy pociągnąć uchwyty hamulcowe do końca w górę i zablokować małe czerwone
dźwigienki pod uchwytami, popychając je w dół. Aby zwolnić hamulce postojowe, należy pociągnąć małe czerwone
dźwigienki z powrotem do góry.
Używanie hamulców postojowych (tylko w wersji z kołami 22")
Aby załączyć hamulce postojowe, należy popchnąć dźwignie hamulców postojowych do przodu, po obu stronach
wózka. Aby zwolnić hamulce, należy pociągnąć dźwignie do tyłu po obu stronach.
UWAGA! Hamulce postojowe nie są przeznaczone do używania podczas jazdy i służą jedynie do blokowania wózka
inwalidzkiego w miejscu (parkowania). Nie mogą być używane do hamowania podczas jazdy!
Rev. 07-24
10
11
12
13
14
15
16
17
18
19
Aby rozłożyć wózek, należy chwycić rurki siedziska i
rozsunąć je na zewnątrz, a następnie popchnąć je do dołu
(obraz
po
lewej),
równomiernie rozciągnięta.
Aby złożyć wózek inwalidzki, należy pociągnąć tapicerkę
siedziska do góry i poprowadzić jedną rurkę siedziska do
środka (obraz po prawej), aż do złożenia wózka.

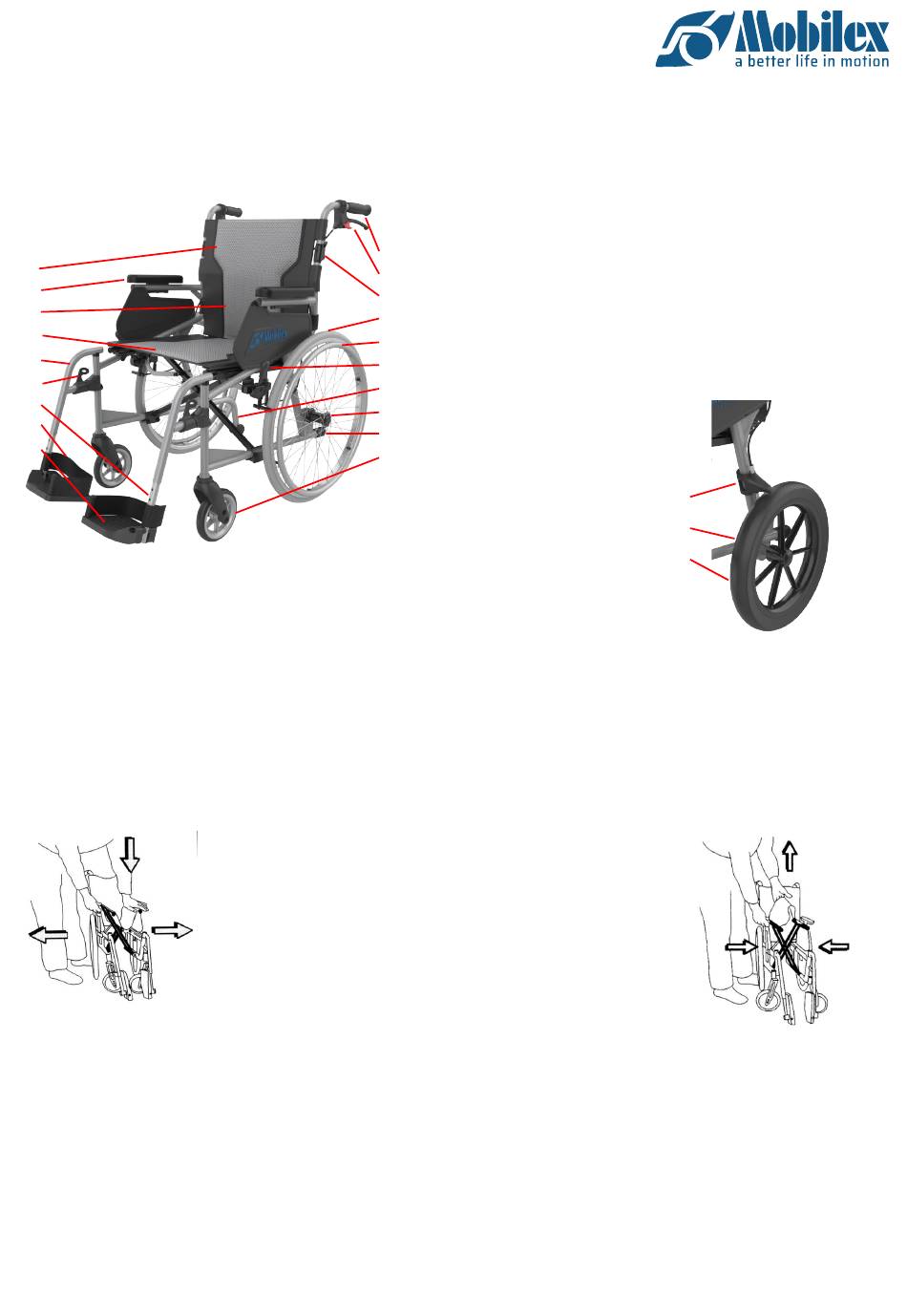

Wyrób składa się z:
1. Górna część oparcia
2. Podłokietnik
3. Dolna część oparcia
4. Siedzisko
5. Podnóżek
6. Dźwignia
demontażu
podnóżka
7. Śruba regulacji
wysokości stopki
8. Pasek
podtrzymujący piętę
9. Stopka
10. Uchwyt do pchania
11. Uchwyt hamulca dla
opiekuna
12. Dźwignia do
składania oparcia do
transportu
13. Tylne koło PU 22"
14. Obręcz chwytna
(ciąg)
15. Dźwignia hamulca
postojowego
16. Kółko
przeciw-
wywrotne
17. Oś szybko-złączna
18. Stopka przechyłowa
19. Przednie koło
skrętne pełne
aż
tapicerka
siedziska
24/32
Wersja z kołami 14" różni
się
następującymi
komponentami:
20. Hamulec (dla wersji z
kołami 14"),
obsługiwany wyłącznie
przez opiekuna
21. Śruba mocująca koło
22. 14" tylne miękkie koło
PU
Pozostałe elementy pozostają
bez zmian.
20
21
22
Wersja z kołami 14"
będzie
UM-271045_MULTI_20240722
