Vorläufige Prüfung
Überprüfen Sie den Inhalt des Kartons anhand der obigen Liste. Wenn Sie zu diesem Zeitpunkt feststellen, dass ein
Teil fehlt oder beschädigt ist, wenden Sie sich sofort an Ihren Lieferanten.
3. Beschreibung

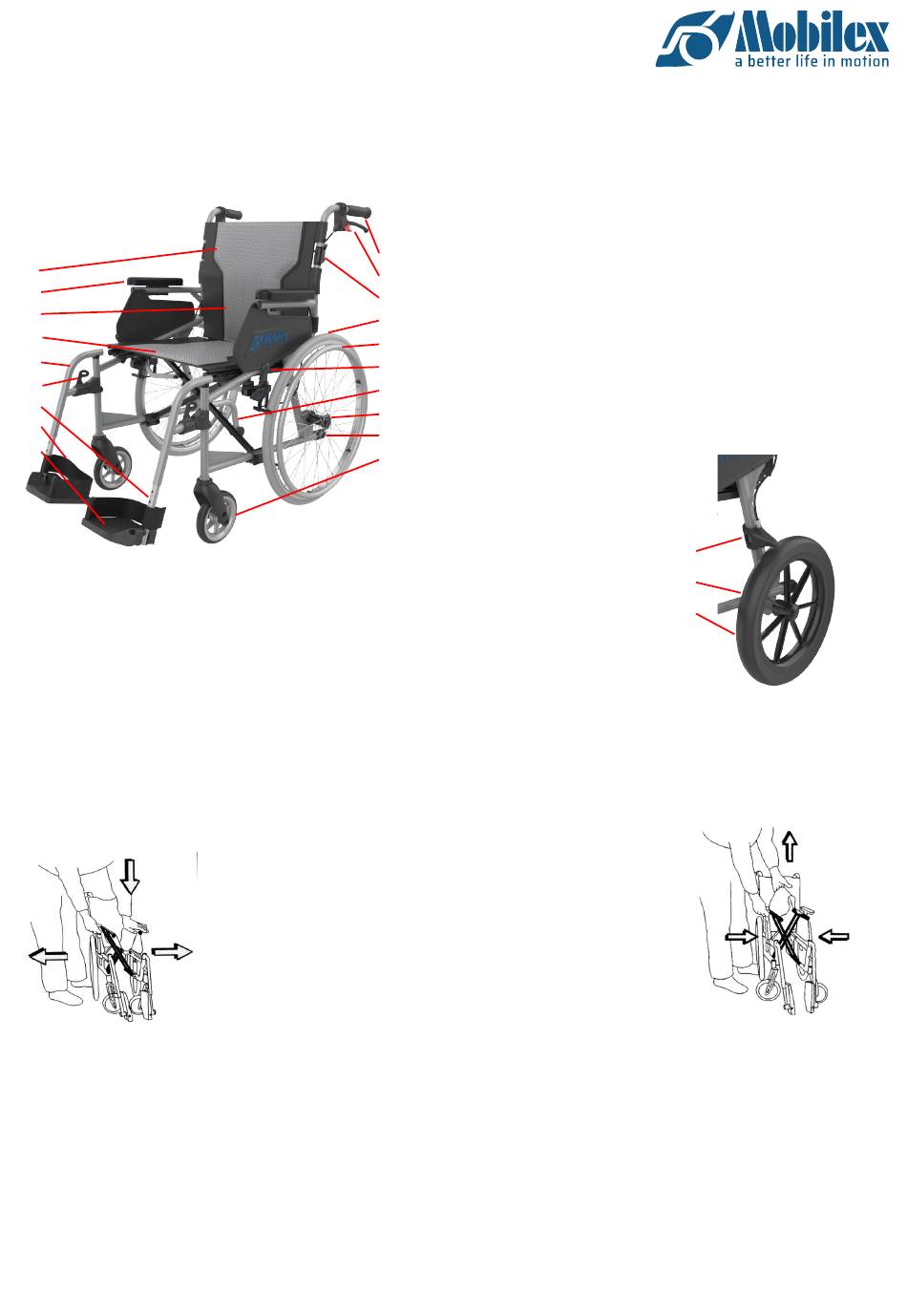

Beschreibung des Produkts
1
2
3
4
5
6
7
8
9
22"-Radversion und Schnellspanner-
Achsen
Beschreibung der Montage
Die einzigen Elemente, die montiert werden müssen, sind die Fußstützen und der Kippschutz. Bringen Sie sie gemäß dem
Abschnitt Fußstützen anbringen/abnehmen und des Kippschutzes in der Beschreibung der Funktion unten an.
Beschreibung der Funktion
Verwendung der Bremsgriffe für die Begleitperson
Um den Rollstuhl abzubremsen, ziehen Sie beide Bremsgriffe gleichmäßig nach oben, um die Bremskraft zu
kontrollieren. Um eine Vollbremsung zu erreichen, ziehen Sie die Griffe ganz nach oben. Um die Bremsen zu lösen,
lassen Sie einfach die Bremsgriffe los. Sie können die Bremsen zum Manövrieren des Rollstuhls verwenden, indem
Sie die Bremse auf der Seite betätigen, auf die Sie sich drehen möchten. Die Bremsgriffe der Begleitperson haben
auch eine Feststellbremsfunktion. Um die Feststellbremse zu aktivieren, ziehen Sie die Bremsgriffe ganz nach oben
und arretieren den kleinen schwarzen Hebel unter dem Griff, indem Sie ihn nach unten drücken. Um die
Feststellbremse zu lösen, ziehen Sie den kleinen schwarzen Hebel wieder nach obe
Verwendung von Feststellbremsen (nur Version mit 22" Rädern)
Um die Feststellbremsen zu aktivieren, drücken Sie die Feststellbremshebel auf beiden Seiten des Rollstuhls nach
vorne. Um die Bremsen zu lösen, ziehen Sie die Hebel nach hinten, und zwar auf beiden Seiten.
WARNUNG! Die Feststellbremsen sind nicht als Fahrbremsen konzipiert und dienen nur zum Feststellen des
Rollstuhls (Parken). Sie dürfen nicht zum Bremsen während der Fahrt verwendet werden!
Rev. 07-24
10
11
12
13
14
15
16
17
18
19
Zusammenklappen/Aufklappen des Rahmens
Um den Rollstuhl zu entfalten, halten Sie die Sitzrohre fest
und schieben Sie sie nach außen auseinander. Drücken Sie
dann beide Rohre nach unten (linkes Bild), bis die
Sitzpolsterung flach liegt.
Um den Rollstuhl zu falten, ziehen Sie den Sitzbezug nach
oben und führen ein Sitzrohr nach innen (rechtes Bild), bis
der Rollstuhl gefaltet ist.
"Turtle" ist ein einfacher, aber solider Rollstuhl. Das Produkt
hat gerade genug Funktionen, um die Nutzung komfortabel
und zuverlässig zu gestalten, ohne die Komplexität zu
erhöhen.
Das Produkt besteht
aus:
1. Obere Rückenlehne
2. Armlehne
3. Untere Rückenlehne
4. Sitz
5. Fußstütze
6. Hebel zum Lösen der
Fußstütze
7. Schraube zur
Höheneinstellung der
Fußplatte
8. Band zur Unterstützung
der Ferse
9. Fußplatte
10. Schiebegriff
11. Bremsgriff für
Begleitpersonen
12. Hebel zum Umklappen
des Sitzes für den
Transport
13. 22'' PU-Räder hinten
14. Greifreifen
15. Griff der Feststellbremse
16. Kippschutz
17. Schnellspannachse
18. Kippbares Rohr
19. Vorderes Wenderad
4/32
Die 14" Version
unterscheidet sich in
folgenden Komponenten:
20. Bremse (für die Version mit
14-Zoll-Rädern), die nur
von einer Begleitperson
bedient wird
21. Radbefestigungsschraube
22. 14'' Soft PU-Räder hinten
Die übrigen Komponenten
bleiben gleich.
20
21
22
Version mit 14" Rädern
