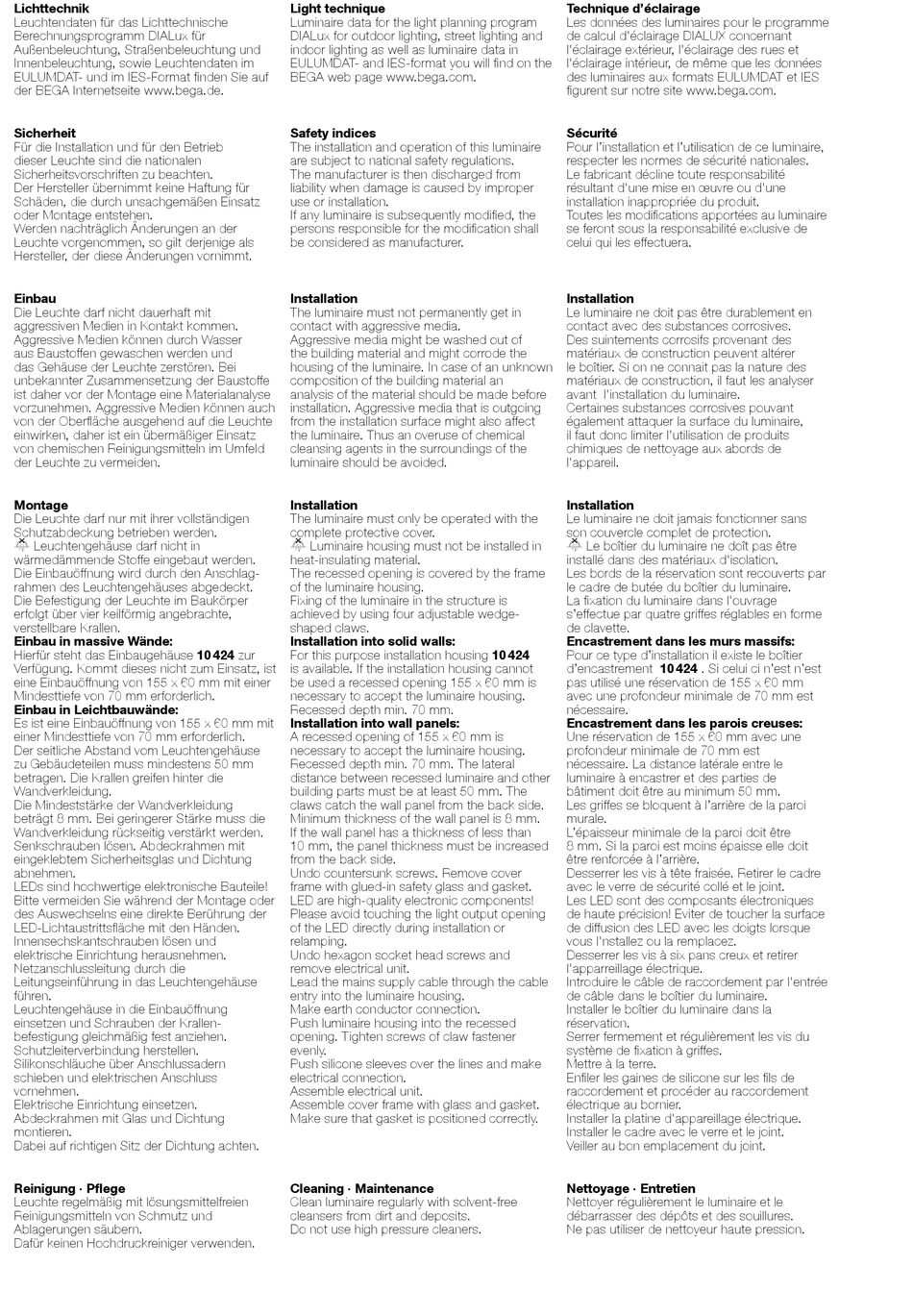

Lichttechnik
Leuchtendaten für das Lichttechnische
Berechnungsprogramm DIALux für
Außenbeleuchtung, Straßenbeleuchtung und
Innenbeleuchtung, sowie Leuchtendaten im
EULUMDAT- und im IES-Format finden Sie auf
der BEGA Internetseite www.bega.de.
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Einbau
Die Leuchte darf nicht dauerhaft mit
aggressiven Medien in Kontakt kommen.
Aggressive Medien können durch Wasser
aus Baustoffen gewaschen werden und
das Gehäuse der Leuchte zerstören. Bei
unbekannter Zusammensetzung der Baustoffe
ist daher vor der Montage eine Materialanalyse
vorzunehmen. Aggressive Medien können auch
von der Oberfläche ausgehend auf die Leuchte
einwirken, daher ist ein übermäßiger Einsatz
von chemischen Reinigungsmitteln im Umfeld
der Leuchte zu vermeiden.
Montage
Die Leuchte darf nur mit ihrer vollständigen
Schutzabdeckung betrieben werden.
l Leuchtengehäuse darf nicht in
wärmedämmende Stoffe eingebaut werden.
Die Einbauöffnung wird durch den Anschlag-
rahmen des Leuchtengehäuses abgedeckt.
Die Befestigung der Leuchte im Baukörper
erfolgt über vier keilförmig angebrachte,
verstellbare Krallen.
Einbau in massive Wände:
Hierfür steht das Einbaugehäuse 10 424 zur
Verfügung. Kommt dieses nicht zum Einsatz, ist
eine Einbauöffnung von 155 x 60 mm mit einer
Mindesttiefe von 70 mm erforderlich.
Einbau in Leichtbauwände:
Es ist eine Einbauöffnung von 155 x 60 mm mit
einer Mindesttiefe von 70 mm erforderlich.
Der seitliche Abstand vom Leuchtengehäuse
zu Gebäudeteilen muss mindestens 50 mm
betragen. Die Krallen greifen hinter die
Wandverkleidung.
Die Mindeststärke der Wandverkleidung
beträgt 8 mm. Bei geringerer Stärke muss die
Wandverkleidung rückseitig verstärkt werden.
Senkschrauben lösen. Abdeckrahmen mit
eingeklebtem Sicherheitsglas und Dichtung
abnehmen.
LEDs sind hochwertige elektronische Bauteile!
Bitte vermeiden Sie während der Montage oder
des Auswechselns eine direkte Berührung der
LED-Lichtaustrittsfläche mit den Händen.
Innensechskantschrauben lösen und
elektrische Einrichtung herausnehmen.
Netzanschlussleitung durch die
Leitungseinführung in das Leuchtengehäuse
führen.
Leuchtengehäuse in die Einbauöffnung
einsetzen und Schrauben der Krallen-
befestigung gleichmäßig fest anziehen.
Schutzleiterverbindung herstellen.
Silikonschläuche über Anschlussadern
schieben und elektrischen Anschluss
vornehmen.
Elektrische Einrichtung einsetzen.
Abdeckrahmen mit Glas und Dichtung
montieren.
Dabei auf richtigen Sitz der Dichtung achten.
Reinigung · Pflege
Leuchte regelmäßig mit lösungsmittelfreien
Reinigungsmitteln von Schmutz und
Ablagerungen säubern.
Dafür keinen Hochdruckreiniger verwenden.
Light technique
Luminaire data for the light planning program
DIALux for outdoor lighting, street lighting and
indoor lighting as well as luminaire data in
EULUMDAT- and IES-format you will find on the
BEGA web page www.bega.com.
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
Installation
The luminaire must not permanently get in
contact with aggressive media.
Aggressive media might be washed out of
the building material and might corrode the
housing of the luminaire. In case of an unknown
composition of the building material an
analysis of the material should be made before
installation. Aggressive media that is outgoing
from the installation surface might also affect
the luminaire. Thus an overuse of chemical
cleansing agents in the surroundings of the
luminaire should be avoided.
Installation
The luminaire must only be operated with the
complete protective cover.
l Luminaire housing must not be installed in
heat-insulating material.
The recessed opening is covered by the frame
of the luminaire housing.
Fixing of the luminaire in the structure is
achieved by using four adjustable wedge-
shaped claws.
Installation into solid walls:
For this purpose installation housing 10 424
is available. If the installation housing cannot
be used a recessed opening 155 x 60 mm is
necessary to accept the luminaire housing.
Recessed depth min. 70 mm.
Installation into wall panels:
A recessed opening of 155 x 60 mm is
necessary to accept the luminaire housing.
Recessed depth min. 70 mm. The lateral
distance between recessed luminaire and other
building parts must be at least 50 mm. The
claws catch the wall panel from the back side.
Minimum thickness of the wall panel is 8 mm.
If the wall panel has a thickness of less than
10 mm, the panel thickness must be increased
from the back side.
Undo countersunk screws. Remove cover
frame with glued-in safety glass and gasket.
LED are high-quality electronic components!
Please avoid touching the light output opening
of the LED directly during installation or
relamping.
Undo hexagon socket head screws and
remove electrical unit.
Lead the mains supply cable through the cable
entry into the luminaire housing.
Make earth conductor connection.
Push luminaire housing into the recessed
opening. Tighten screws of claw fastener
evenly.
Push silicone sleeves over the lines and make
electrical connection.
Assemble electrical unit.
Assemble cover frame with glass and gasket.
Make sure that gasket is positioned correctly.
Cleaning · Maintenance
Clean luminaire regularly with solvent-free
cleansers from dirt and deposits.
Do not use high pressure cleaners.
Technique d'éclairage
Les données des luminaires pour le programme
de calcul d'éclairage DIALUX concernant
l'éclairage extérieur, l'éclairage des rues et
l'éclairage intérieur, de même que les données
des luminaires aux formats EULUMDAT et IES
figurent sur notre site www.bega.com.
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
Installation
Le luminaire ne doit pas être durablement en
contact avec des substances corrosives.
Des suintements corrosifs provenant des
matériaux de construction peuvent altérer
le boîtier. Si on ne connait pas la nature des
matériaux de construction, il faut les analyser
avant l'installation du luminaire.
Certaines substances corrosives pouvant
également attaquer la surface du luminaire,
il faut donc limiter l'utilisation de produits
chimiques de nettoyage aux abords de
l'appareil.
Installation
Le luminaire ne doit jamais fonctionner sans
son couvercle complet de protection.
l Le boîtier du luminaire ne doît pas être
installé dans des matériaux d'isolation.
Les bords de la réservation sont recouverts par
le cadre de butée du boîtier du luminaire.
La fixation du luminaire dans l'ouvrage
s'effectue par quatre griffes réglables en forme
de clavette.
Encastrement dans les murs massifs:
Pour ce type d'installation il existe le boîtier
d'encastrement 10 424 . Si celui ci n'est n'est
pas utilisé une réservation de 155 x 60 mm
avec une profondeur minimale de 70 mm est
nécessaire.
Encastrement dans les parois creuses:
Une réservation de 155 x 60 mm avec une
profondeur minimale de 70 mm est
nécessaire. La distance latérale entre le
luminaire à encastrer et des parties de
bâtiment doit être au minimum 50 mm.
Les griffes se bloquent à l'arrière de la paroi
murale.
L'épaisseur minimale de la paroi doit être
8 mm. Si la paroi est moins épaisse elle doit
être renforcée à l'arrière.
Desserrer les vis à tête fraisée. Retirer le cadre
avec le verre de sécurité collé et le joint.
Les LED sont des composants électroniques
de haute précision! Eviter de toucher la surface
de diffusion des LED avec les doigts lorsque
vous l'nstallez ou la remplacez.
Desserrer les vis à six pans creux et retirer
l'apparreillage électrique.
Introduire le câble de raccordement par l'entrée
de câble dans le boîtier du luminaire.
Installer le boîtier du luminaire dans la
réservation.
Serrer fermement et régulièrement les vis du
système de fixation à griffes.
Mettre à la terre.
Enfiler les gaines de silicone sur les fils de
raccordement et procéder au raccordement
électrique au bornier.
Installer la platine d'appareillage électrique.
Installer le cadre avec le verre et le joint.
Veiller au bon emplacement du joint.
Nettoyage · Entretien
Nettoyer régulièrement le luminaire et le
débarrasser des dépôts et des souillures.
Ne pas utiliser de nettoyeur haute pression.
