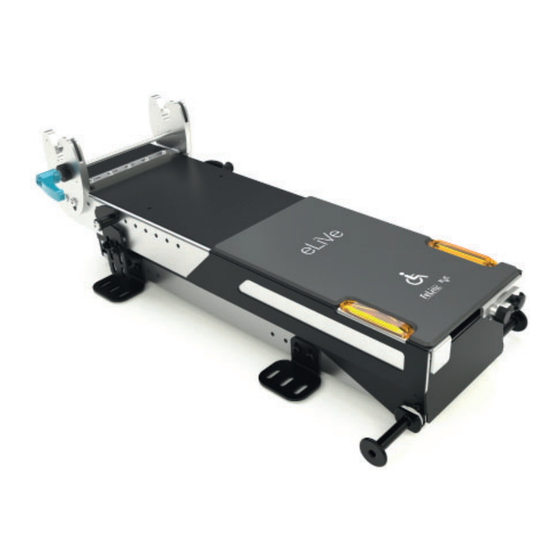

- Seite 1 Rehamotive Programmieranleitung Rollstuhlverladung e LiVe Art.-Nr.: RV1001 www.veigel-automotive.de...
- Seite 2 Dokument Nr. 250627 Erstellt 22.08.2024 Name Strauch Technische Änderungen ohne vorherige Ankün- geändert digung sowie Irrtum vorbehalten. Nachdruck auch Auszugsweise nur mit Geneh- Version 2 migung der Firma Veigel GmbH + Co. KG...
- Seite 3 Inhalt Inhalt Inhalt ......................1-1 Änderungshistorie ....................1-2 Verwendete Symbole ..................1-3 Programmiergerät-Z04294 ................. 2-1 Funktionen am Programmiergerät ..............2-2 Verladegerät für Programmierung vorbereiten ........... 2-4 Einfache Programmierung .................. 2-6 Erwiterte Programmierung .................. 2-7 Programmierung unterschiedlicher Verladekurven in Verbindung mit IWD-System ....................2-7 Rückstellung auf Werkseinstellung (Reset) ............
- Seite 4 Inhalt Änderungshistorie Ausgabe Änderungen Kapitel 01 / 27.09.2022 Erstausgabe 02 / 22.08.2024 Aktualisierung der Erstausgabe...
-
Seite 5: Verwendete Symbole
Dieses Zeichen kennzeichnet Verletzungs- und Quetschgefahr. Einzelne Bilder dieser Anleitung können in der Darstellung zu der von Ihnen erhaltenen Fahrhilfe abweichen! Veigel Hotline Veigel GmbH + Co. KG Telefon: +49 (0) 7941 60585-0 Verrenberger Weg 36 Fax: +49 (0) 7941 60585-20 D-74613 Öhringen... - Seite 6 Inhalt Leerseite für Notizen...
-
Seite 7: Programmierung Der Verladekurve
Montage Programmierung der Verladekurve Schließen Sie das Programmiergerät an und gehen Sie entsprechend der Program- mieranleitung weiter vor und befestigen Sie anschließend das Verladegerät auf der Trä- gerplatte. Befestigung Verladegerät: Durch die vorausgegangenen Schritte sollte die endgültige Position des Verladegerätes ermittelt sein, so dass es nun vollständig befestigt werden kann. - Seite 8 Montage Programmiergerät - Z04294 CAN – Anschlusskabel und Spannungsversorgung: Über dieses Kabel wird die Box mit Spannung versorgt und über die CAN – Schnittstelle mit dem eLiVe verbunden. Ein- / Ausschalter mit Kontrollleuchte: Durch das Einschalten kann der Programmiervorgang vorgenommen werden. Nach dem Einschalten ertönt ein kurzer Signalton und die orangen LED-Blinkleuchten am eLiVe leuchten dauerhaft.
- Seite 9 Montage Programmiergerät - Z04294 CAN – Anschlusskabel und Spannungsversorgung: Über dieses Kabel wird die Box mit Spannung versorgt und über die CAN – Schnittstelle mit dem eLiVe verbunden. Ein- / Ausschalter mit Kontrollleuchte: Durch das Einschalten kann der Programmiervorgang vorgenommen werden. Nach dem Einschalten ertönt ein kurzer Signalton und die orangen LED-Blinkleuchten am eLiVe leuchten dauerhaft.
- Seite 10 Montage Program mode: basic / Position 0 Haltepunkt 0: Komfortstellung In dieser Position ist das Verladegerät auf das kleinste Baumaß zusammengefahren, so dass der Einzelsitz rechts frei ist und die linke Türe sich kollisionsfrei schließen lässt. Auszug bis in Endposition einfahren. Schwenkarm in die Endposition einfahren.
- Seite 11 Montage Program mode: basic / Position A Haltepunkt A: 3x Haltepunkte Ein- und Ausladestellung In dieser Position kann der Rollstuhl an- bzw. Abgekoppelt werden. Auszug ausgefahren bis Schwenkachse in der Senkrechten mit der Außen- kante der Schwelle fl uchtet. Schwenkarm auf ca. 95°-Winkel aufgefahren. Hubschild bis ca.
- Seite 12 Montage Program mode: basic / Position B Haltepunkt B / Transportstellung: Das ist die Position in der sich der Rollstuhl während des Transports befi nden soll. Der Rollstuhl ist komplett eingeladen, so dass die linke Türe kollisionsfrei schließen kann und den Rollstuhl nicht eingeklemmt wird. Auszug in Endposition einfahren.
- Seite 13 Montage Program mode: enhanced / Position C Haltepunkt C / Haltepunkte In dieser Position wird der Haltepunkt gespeichert, bei dem der Rollstuhl mit den großen Rädern vor der Achse anhält. Bei Fahrzeugen mit wenig Platz nach oben ist dies not- wendig damit der Rollstuhl beim Überrollen der Achse sich nicht in der Türöff...
- Seite 14 Montage Program mode: enhanced / Position D Haltepunkte D: 2x Haltepunkte In dieser Position werden Haltepunkte für das Aus- und Einladen festgelegt. Es gibt zwei unterschiedliche Varianten dafür, das Programm erkennt jedoch beim Programmieren selbständig welche Variante ge- wählt wird. Variante 1: der Rollstuhl wird vor dem Ausladen angeschwenkt und dann herausgefahren.
- Seite 15 Montage Program mode: enhanced / save Position D Variante 1 Haltepunkte D: Varianten 1 Variante 1: (Ist dann erforderlich, wenn der Rollstuhl zum ausladen angeschwenkt werden muss.) Schwenkarm: So weit anheben (min. 5°), so dass der Rollstuhl unter der Tür hindurch passt. Auszug: Soweit ausfahren, dass beim Einladevorgang der Rollstuhl vollends ohne Kollision wieder eingeschwenkt werden kann.
- Seite 16 Montage Program mode: enhanced / save Position D Variante 2 Haltepunkte D: Varianten 2 Variante 2: (Ist dann erforderlich, wenn der Rollstuhl zunächst waagerecht herausgefahren werden muss, bevor er ausgeschwenkt werden kann.) Schwenkarm: Bleibt in Transportstellung. Das Programm erkennt selbständig welche Variante gewählt wird. 2-10...
- Seite 17 Montage Program mode: enhanced / save Position E Haltepunkte E: Wegmarke In dieser Position wird der Startpunkt gespeichert, ab wann der Schwenkarm und der Hubschild den Rollstuhl weiter Entladen können. Hierzu muss der Rollstuhl soweit aus dem Fahrzeug ausgefahren sein, dass er sich bei weiterem Ausschwenken nicht mehr in der Türöff...
- Seite 18 Montage Rollstuhlsicherung Montieren Sie jeweils einen der mitgelieferten Fanghaken links und rechts an die dafür vorgesehenen Flansche an den hinteren Befestigungslaschen. Stellen Sie die Höhe der Fanghaken auf die gleiche Höhe der Bohrungen für die Sicherungszylinder an den Sei- tenwangen des Hubschildes ein. Verladen Sie den Rollstuhl nun vollständig bis in seine Transportstellung.
-
