ELEMENTI DI FISSAGGIO / PIECES DE FIXATION
FIXING PARTS / BEFESTIGUNGSELEMENTE
Pos.
74.2
74.1
74
74.1
74.2
75
74.3
1
21
ELEMENTOS DE FIJACION
Tipologia
Typologie
Typology
Tipologie
Tipologia
(I)
16A

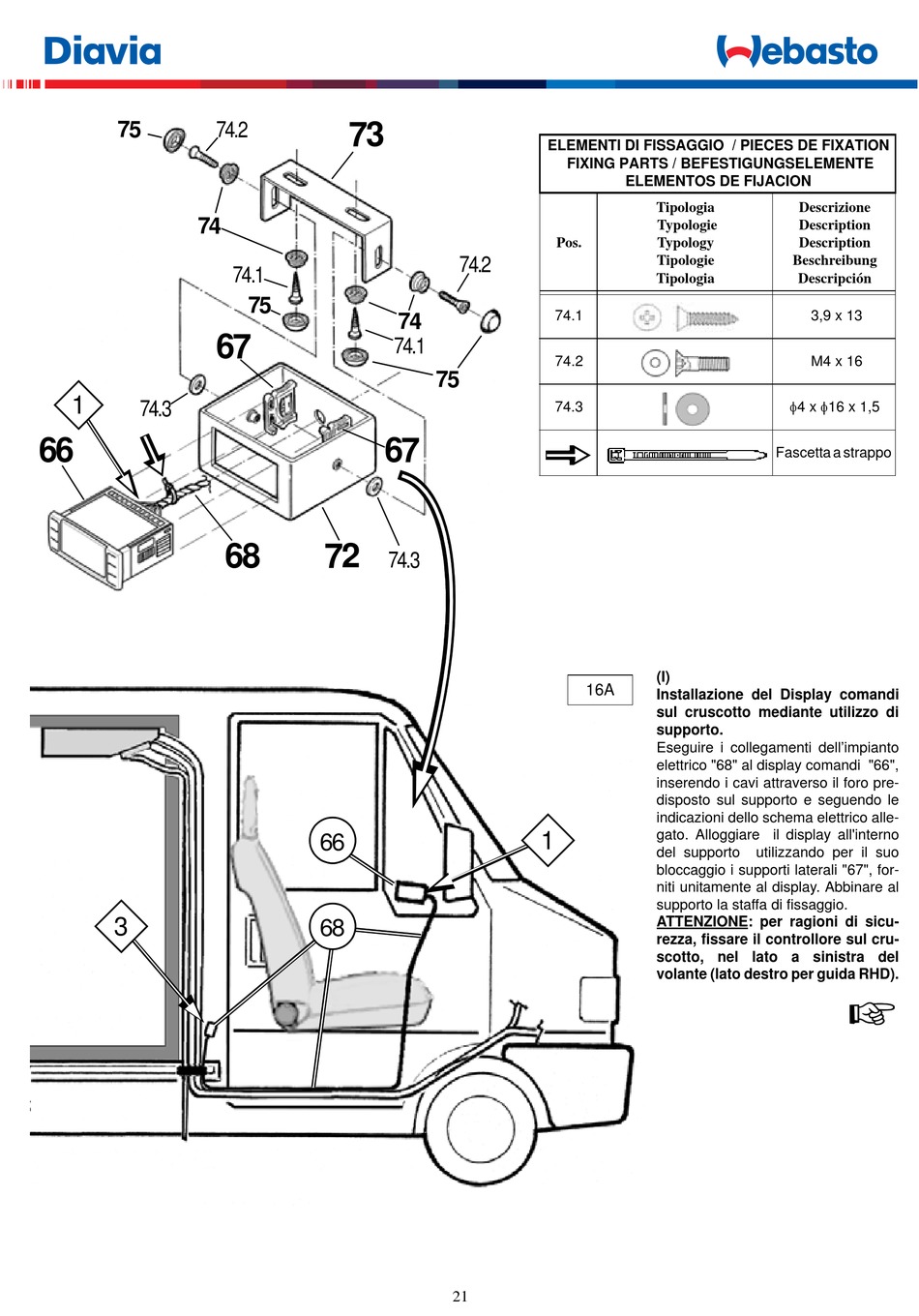

Installazione del Display comandi
sul cruscotto mediante utilizzo di
supporto.
Eseguire i collegamenti dell'impianto
elettrico "68" al display comandi "66",
inserendo i cavi attraverso il foro pre-
disposto sul supporto e seguendo le
indicazioni dello schema elettrico alle-
gato. Alloggiare il display all'interno
del supporto
utilizzando per il suo
bloccaggio i supporti laterali "67", for-
niti unitamente al display. Abbinare al
supporto la staffa di fissaggio.
ATTENZIONE: per ragioni di sicu-
rezza, fissare il controllore sul cru-
scotto, nel lato a sinistra del
volante (lato destro per guida RHD).
Descrizione
Description
Description
Beschreibung
Descripción
3,9 x 13
M4 x 16
4 x 16 x 1,5
Fascetta a strappo
