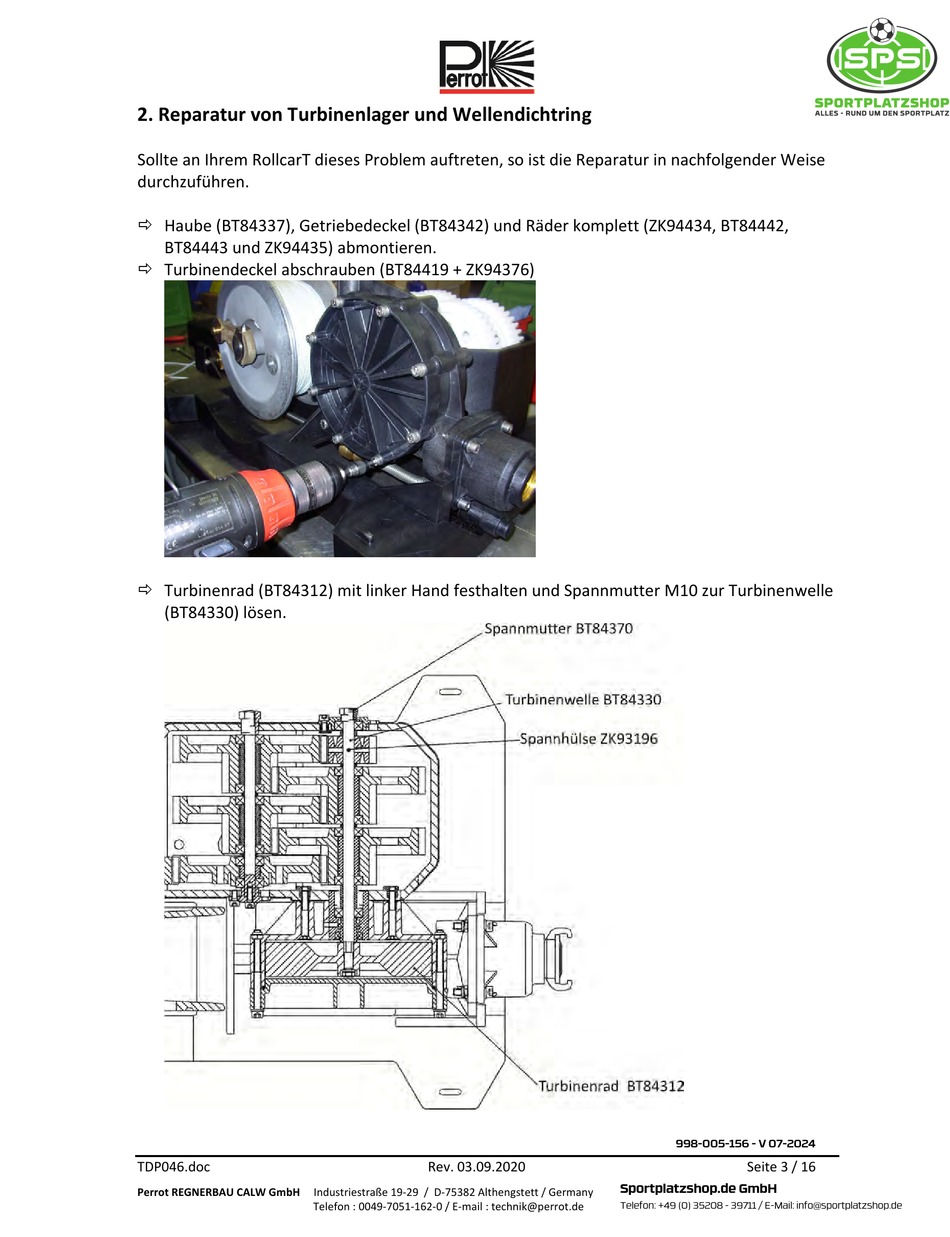

2. Reparatur von Turbinenlager und Wellendichtring
Sollte an Ihrem RollcarT dieses Problem auftreten, so ist die Reparatur in nachfolgender Weise
durchzuführen.
Haube (BT84337), Getriebedeckel (BT84342) und Räder komplett (ZK94434, BT84442,
BT84443 und ZK94435) abmontieren.
Turbinendeckel abschrauben (BT84419 + ZK94376)
Turbinenrad (BT84312) mit linker Hand festhalten und Spannmutter M10 zur Turbinenwelle
(BT84330) lösen.
TDP046.doc
Perrot REGNERBAU CALW GmbH Industriestraße 19‐29 / D‐75382 Althengstett / Germany
Telefon : 0049‐7051‐162‐0 / E‐mail : technik@perrot.de
Rev. 03.09.2020
998-005-156 - V 07-2024
Seite 3 / 16
