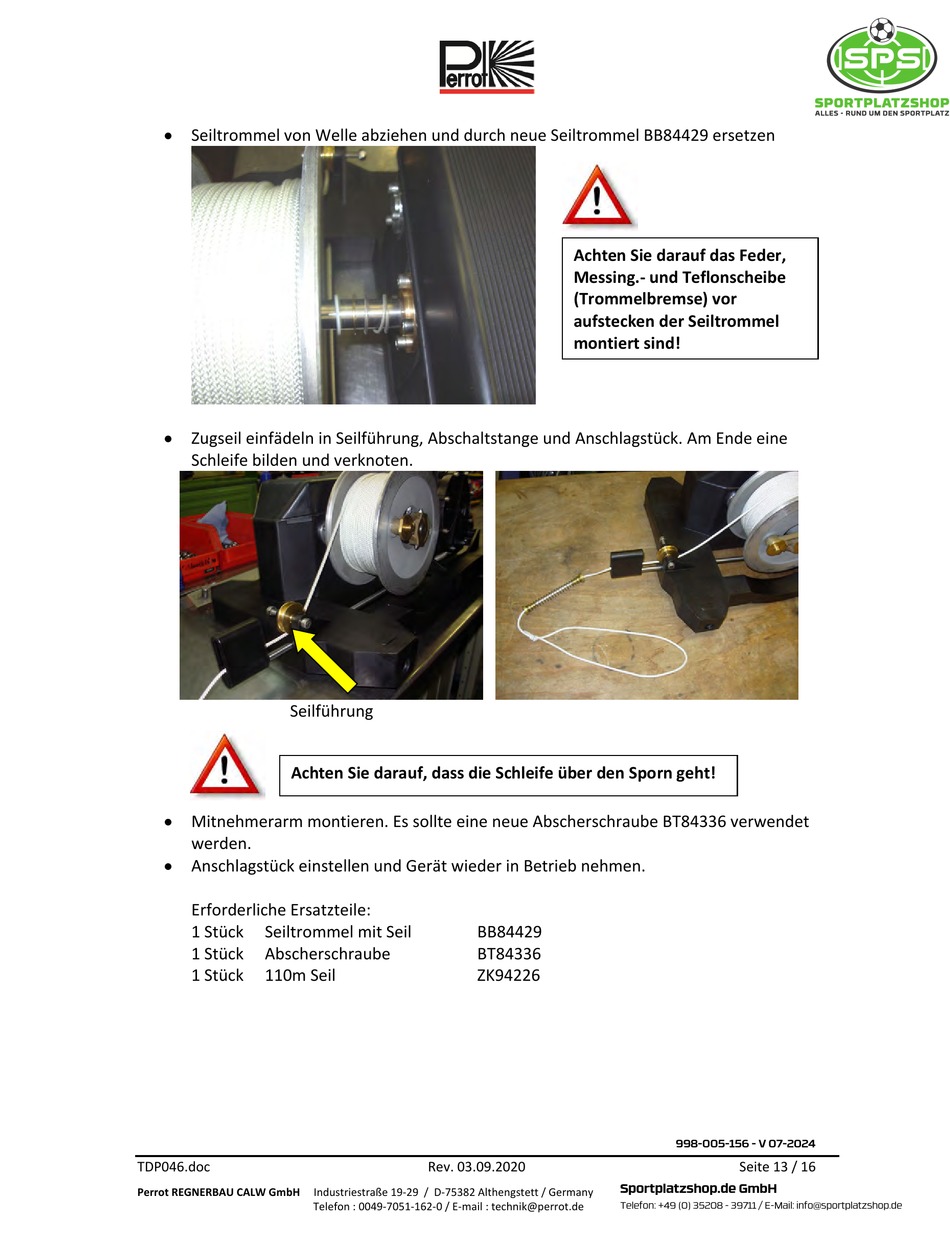

perrot RollcarTV-3 Reparaturanleitung Seite 13

 Seiltrommel von Welle abziehen und durch neue Seiltrommel BB84429 ersetzen
 Zugseil einfädeln in Seilführung, Abschaltstange und Anschlagstück. Am Ende eine
Schleife bilden und verknoten.
Seilführung
Achten Sie darauf, dass die Schleife über den Sporn geht!
 Mitnehmerarm montieren. Es sollte eine neue Abscherschraube BT84336 verwendet
werden.
 Anschlagstück einstellen und Gerät wieder in Betrieb nehmen.
Erforderliche Ersatzteile:
1 Stück Seiltrommel mit Seil
1 Stück Abscherschraube
1 Stück 110m Seil
TDP046.doc
Perrot REGNERBAU CALW GmbH Industriestraße 19‐29 / D‐75382 Althengstett / Germany
Telefon : 0049‐7051‐162‐0 / E‐mail : technik@perrot.de
Achten Sie darauf das Feder,
Messing.‐ und Teflonscheibe
(Trommelbremse) vor
aufstecken der Seiltrommel
montiert sind!
BB84429
BT84336
ZK94226
Rev. 03.09.2020
998-005-156 - V 07-2024
Seite 13 / 16
