Überblick
1.4 Aufbau der Geräte
1.4.2 PRO-Geräte für Tragarm (nicht erweiterbar, Flansch oben)

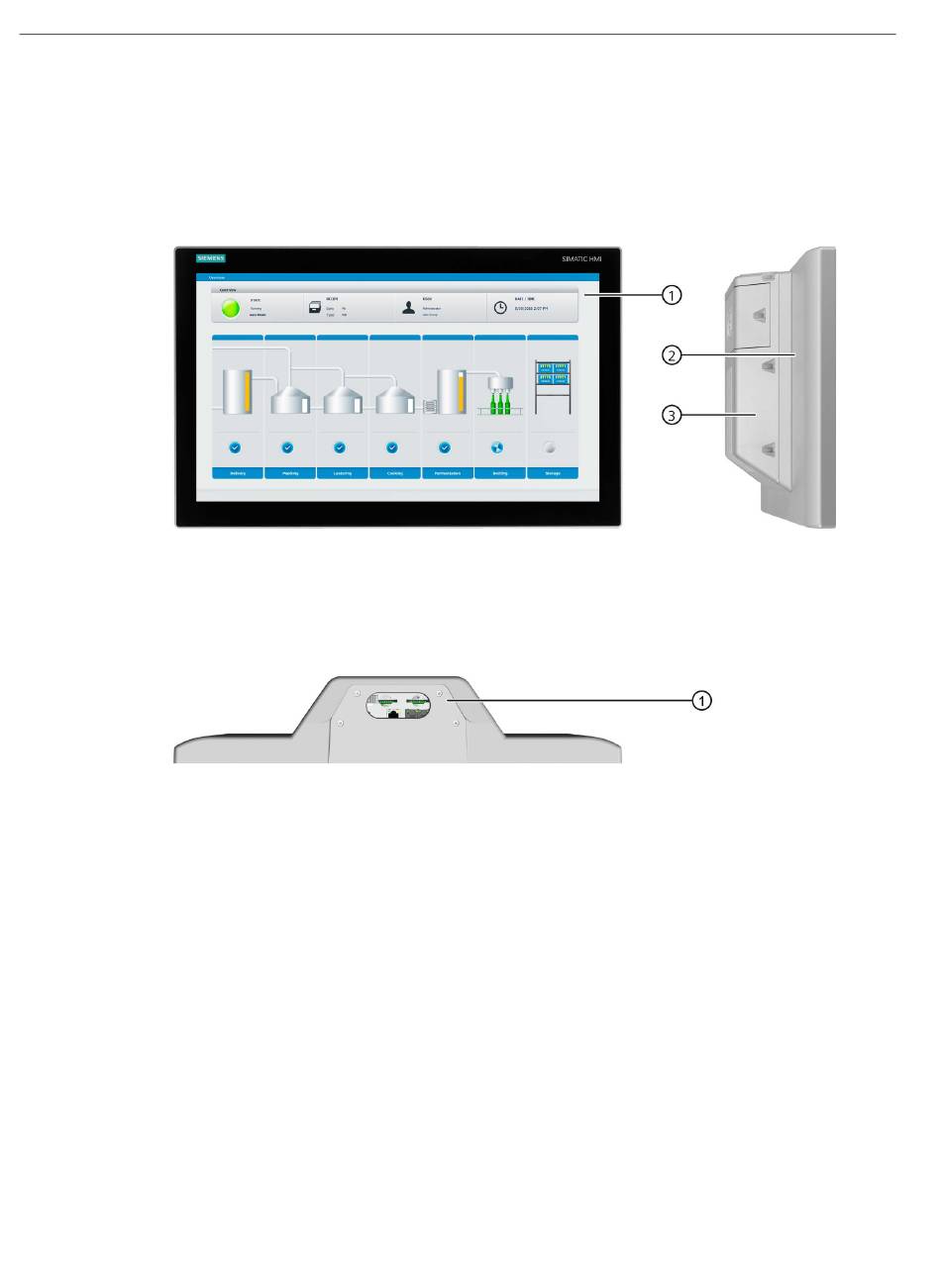

Die folgenden Abbildungen zeigen den Aufbau der Geräte am Beispiel des TP2200 Comfort
PRO für Tragarm (nicht erweiterbar, Flansch oben).
Vorderansicht und Seitenansicht
①
②
③
Draufsicht
①
14
Display mit Touchscreen
Gehäuse
Rückwandhaube
Mechanische Schnittstelle zur Befestigung
