Überblick
1.4 Aufbau der Geräte
1.4.5
Schnittstellen
Alle Comfort PRO-Geräte

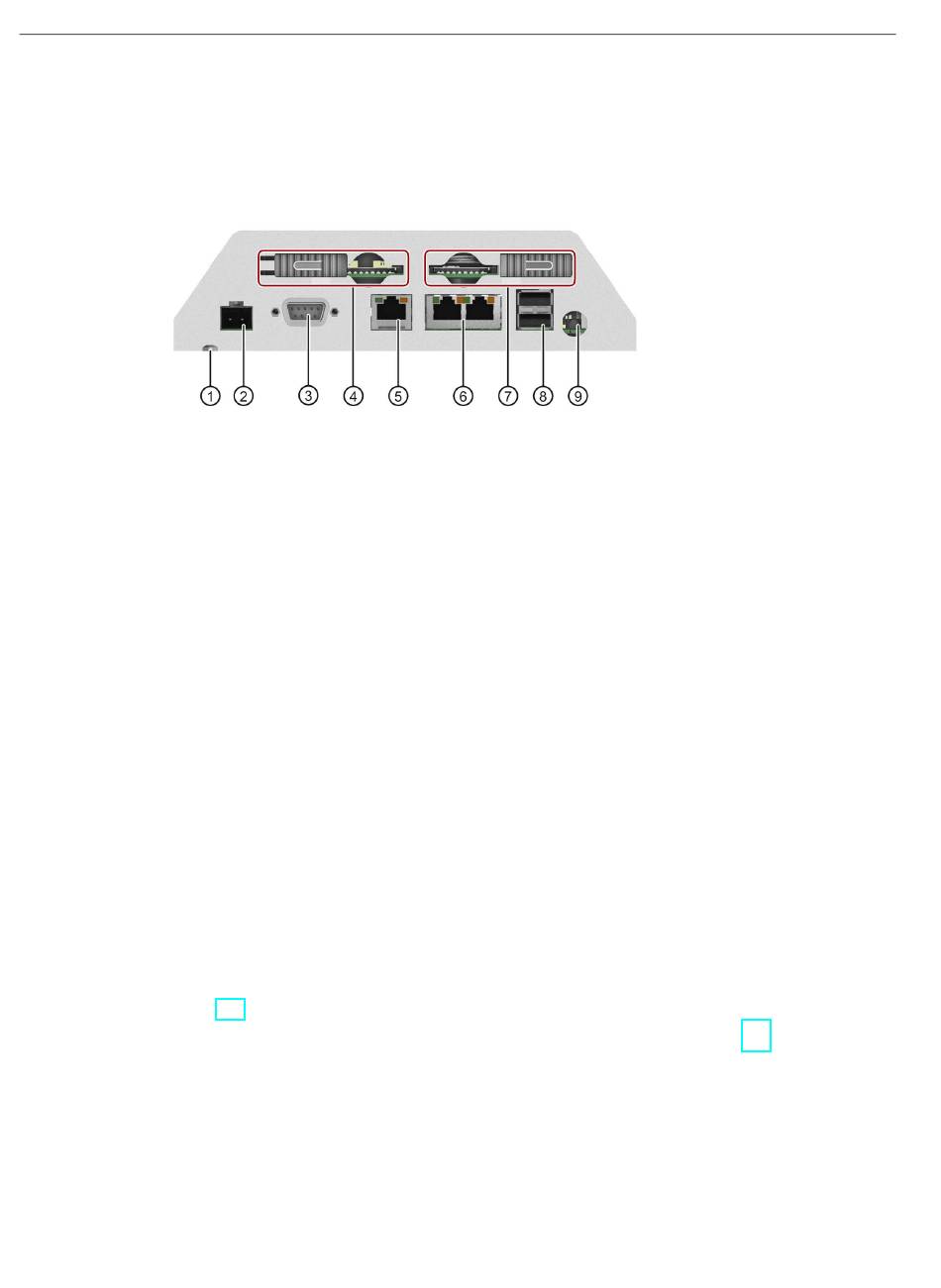

Die folgende Abbildung zeigt die Schnittstellen der Comfort PRO-Bediengeräte:
①
②
③
④
⑤
Systemspeicherkarte
Verwenden Sie als Systemspeicherkarte in Steckplatz X50 eine SIMATIC HMI Memory Card
ab 2 GByte.
Datenspeicherkarte
Verwenden Sie als Datenspeicherkarte in Steckplatz X51 eine Speicherkarte im Format
"SD(IO / HC)" oder "MMC". Empfehlung: Verwenden Sie die SIMATIC HMI Memory Card.
Ergänzende Hinweise
Verwenden Sie die Schnittstelle X1 oder die Schnittstelle X60 zum Anschließen eines
Projektierungs-PC. Verwenden Sie die Schnittstellen X61 / X62 zum Anschließen von
Peripheriegeräten wie einen Drucker oder eine Tastatur. Verwenden Sie die Schnittstelle X90
zum Anschließen eines Lautsprechers.
Verwenden Sie an der Schnittstelle X2 einen 45° nach rechts abgewinkelten PROFIBUS-
Stecker.
Beachten Sie die Hinweise zum Anschließen der Geräte in Kapitel "PRO-Gerät anschließen
(Seite 44)".
Bestellinformation für Speicherkarten finden Sie in Kapitel "Zubehör (Seite 26)".
18
Anschluss für Potenzialausgleich (Erdung)
X80 Anschluss für die Stromversorgung
X2 PROFIBUS (SUB-D RS422/485)
X50 Steckplatz für SD-Systemspeicherkarte mit
Sicherungsschieber
X3 PROFINET (LAN), 10/100/1000 MBit
⑥
X1 PROFINET (LAN), 10/100 MBit
⑦
X51 Steckplatz für SD-Datenspeicherkarte
mit Sicherungsschieber
⑧
X61 / X62 USB Typ A
⑨
X90 Audio Line OUT
Kompaktbetriebsanleitung, 08/2024, A5E41433892-AC
Comfort Panels PRO
