Soll die Wasserförderung aus der Pumpenkammer in die Nachklärung und/oder Tropfkör-
per mittels Pumpe mit angebautem Schwimmerschalter erfolgen, ist der Anschluss an den
Ausgang für die Rieselpumpe M2 (T1.2) nicht geeignet, da bei herunterhängendem ange-
bauten Schwimmerschalter und gegebenem Zeittakt eine Fehlermeldung (Unterstrom) ge-
neriert wird bzw. fehlendem separaten Schwimmerschalter an IN2 der Ausgang nicht an-
gesteuert wird.
Es empfiehlt sich der Anschluss an die Ausgänge für die Dosierpumpe M1 (T1.1) mit mögli-
cher Zeitintervallansteuerung oder für die Hebepumpe M5 (T1.5).
In beiden Fällen ist bei der Strommessung die 24- bzw. 36 h-Überwachung zu
wählen und der Schwimmereingang IN2 kurzzuschließen oder der Wert für die
TR-Zeit auf 0 min zu setzen!
Schlammpumpe M4 fördert gemäß voreingestelltem Zeittakt auf den Tropfkörper
und/oder in die Vorklärung (Schlammrückführung/Rücklauf).
Ist Schwimmerschalter IN1 länger als 1 Stunde geschlossen erfolgt eine akustische und op-
tische Warnmeldung (Hochwasser).
13.3

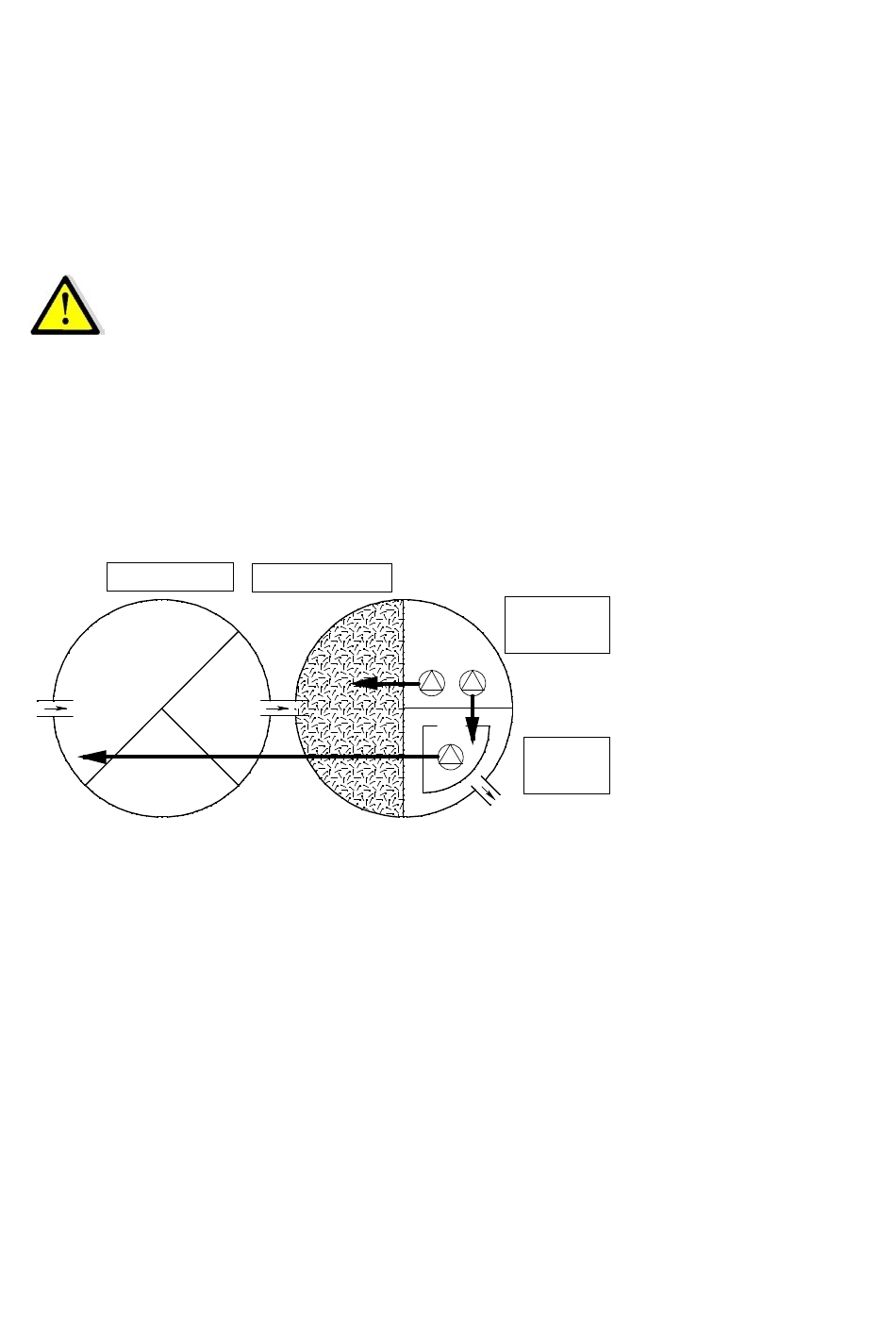

3-Pumpen-Anlage mit separatem Schwimmerschalter (Rieselpumpe M2)
Vorklärung
Dosierpumpe M1 fördert gemäß voreingestelltem Zeittakt auf den Tropfkörper und/oder
in die Vorklärung (Rücklauf).
Sobald der untere Schwimmerschalter (IN2) in der Pumpenkammer geschlossen ist fördert
Rieselpumpe M2 gemäß voreingestelltem Zeittakt in die Nachklärung.
Ist der obere Schwimmerschalter (IN1) in der Pumpenkammer geschlossen, wird die Rie-
selpumpe M2 dauerhaft in Betrieb genommen. Ist Schwimmerschalter IN1 länger als 1
Stunde geschlossen erfolgt eine akustische und optische Warnmeldung (Hochwasser).
Schlammpumpe M4 fördert gemäß voreingestelltem Zeittakt aus der Nach- in die Vorklä-
rung.
Der Ausschaltpunkt von IN2/Rieselpumpe M2 sollte so gewählt werden, dass für die Do-
sierpumpe M1 immer genügend Wasser für den Rücklauf bleibt.
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de /
Art.-Nr.: 9060 0363 / Stand: 05.09.2024 / Seite 29 von 32
Tropfkörper
Pumpen-
kammer
M1 M2
P1
P2
M4
P3
Nach-
klärung
