13 Hilfe zur Anschlussbelegung einiger Tropfkörperhersteller
ACHTUNG! Nachfolgende Aufstellungen können aufgrund der Vielzahl unter-
schiedlicher Ausführungen nur eine Hilfestellung sein! Machen Sie sich bitte
mit der Funktionsweise der Steuerung vertraut und stellen Sie sicher, dass die
gewählten Einstellungen (Intervalllaufzeiten und Stromüberwachung) zu der
eingebauten Tropfkörperkläranlage passen!
13.1

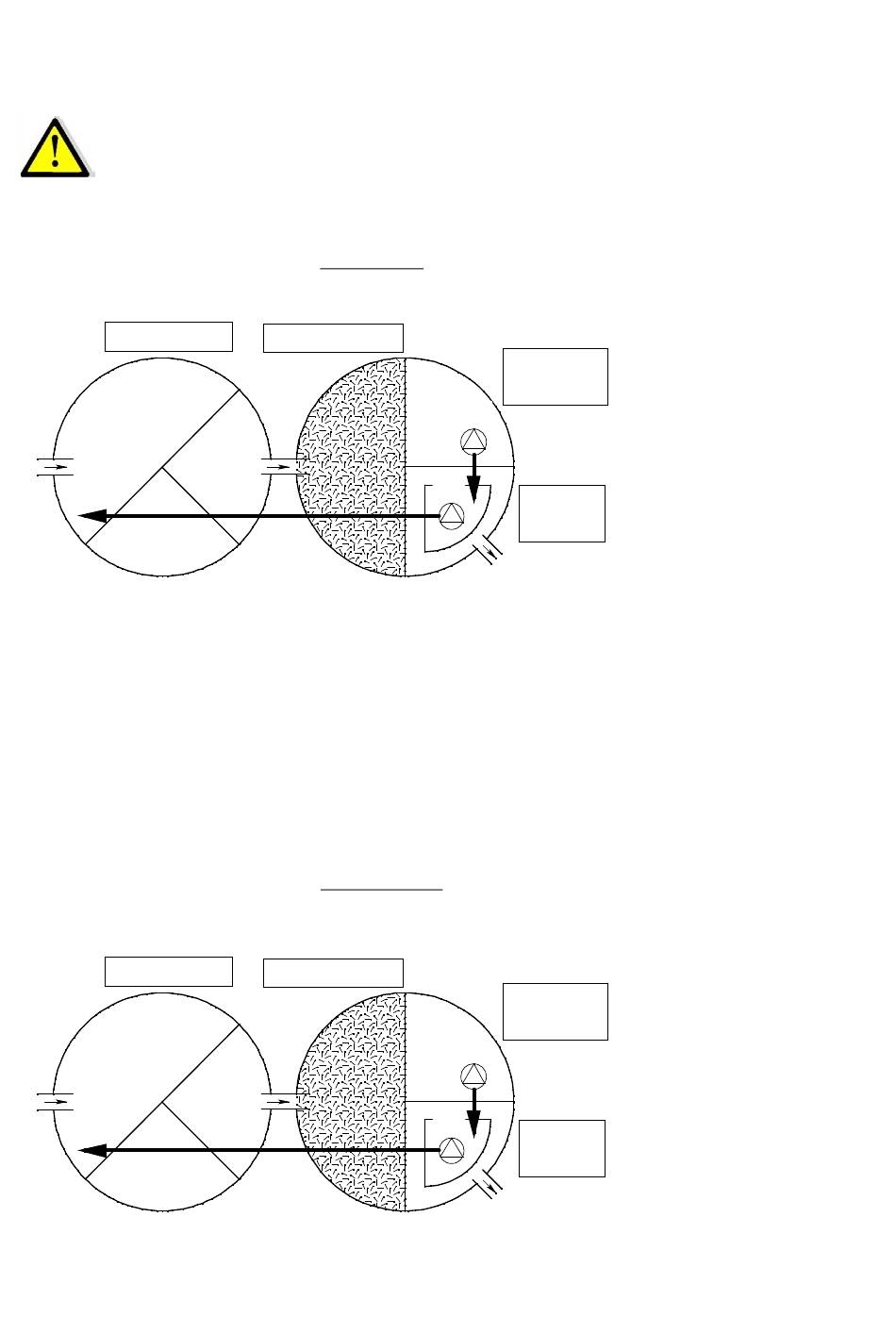

2-Pumpen-Anlage mit separatem Schwimmerschalter (Rieselpumpe M2)
Vorklärung
Schlammpumpe M4 fördert gemäß voreingestelltem Zeittakt auf den Tropfkörper
und/oder in die Vorklärung (Schlammrückführung/Rücklauf).
Sobald der untere Schwimmerschalter (IN2) in der Pumpenkammer geschlossen ist fördert
Rieselpumpe M2 gemäß voreingestelltem Zeittakt in die Nachklärung und/oder auf den
Tropfkörper.
Ist der obere Schwimmerschalter (IN1) geschlossen, wird Rieselpumpe M2 dauerhaft in Be-
trieb genommen. Ist Schwimmerschalter IN1 länger als 1 Stunde geschlossen erfolgt eine
akustische und optische Warnmeldung (Hochwasser).
13.2
2-Pumpen-Anlage mit angebautem Schwimmerschalter (an Dosierpumpe M1
oder Hebepumpe M5), kein Anschluss Rieselpumpe M2
Vorklärung
Tropfkörper
Tropfkörper
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.de /
Pumpen-
kammer
M2
P2
M4
P1
Nach-
klärung
Pumpen-
kammer
M1/5
P2
M4
P1
Nach-
klärung
Art.-Nr.: 9060 0363 / Stand: 05.09.2024 / Seite 28 von 32
