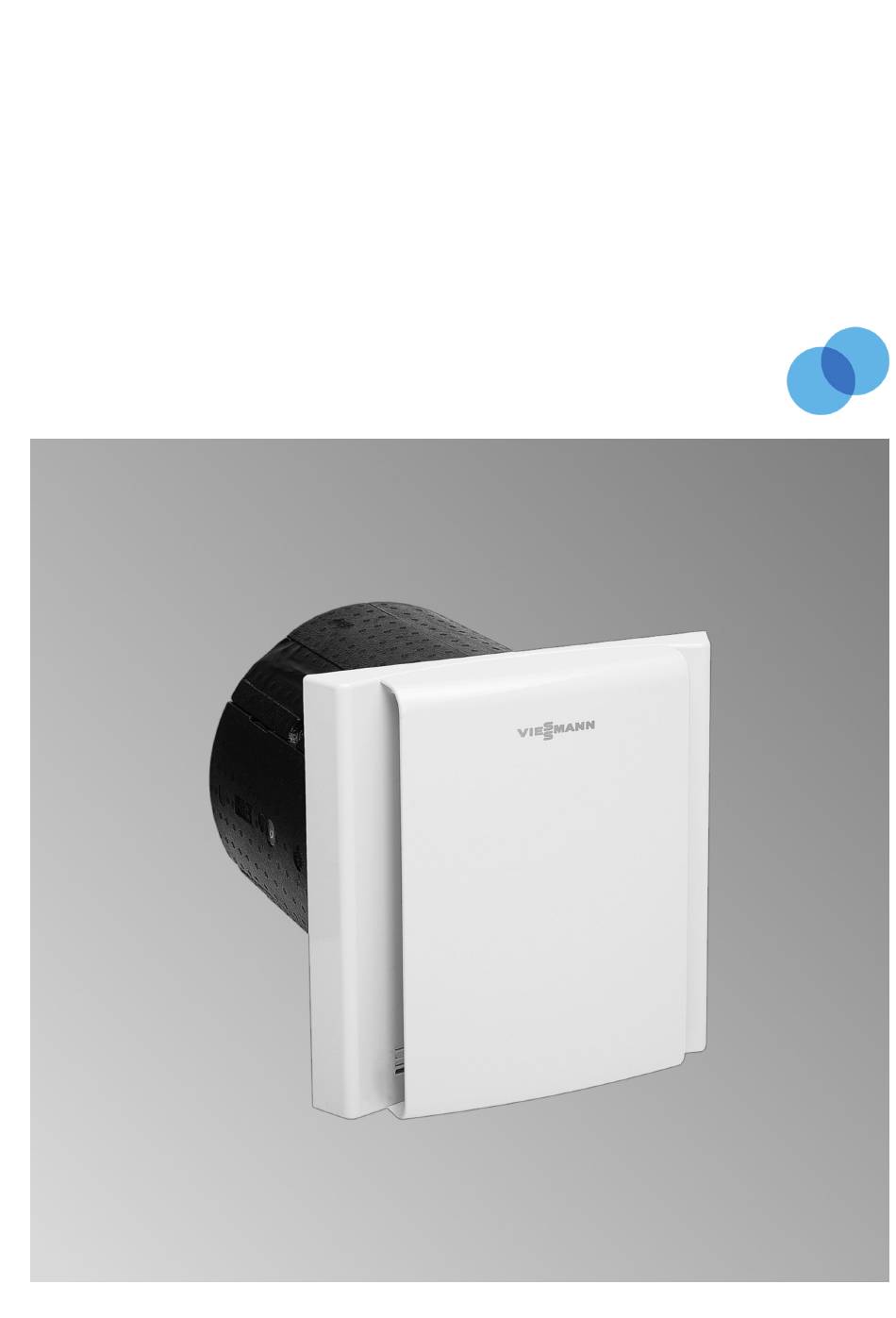

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Dezentrales Wohnungslüftungs-System mit Wärmerückgewinnung für max. Luftvolumenstrom 55 m Typ HR B55 und HRM B55 VITOVENT 200-D Bitte aufbewahren! 5699345 DE 8/2024...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.
- Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Arbeiten am Gerät Zusatzkomponenten, Ersatz- und Ver- schleißteile Einstellungen und Arbeiten am Gerät ■ nur nach den Vorgaben in dieser Achtung Bedienungsanleitung vornehmen. Komponenten, die nicht mit der Weitere Arbeiten am Gerät dürfen nur Anlage geprüft wurden, können von autorisierten Fachkräften durchge- Schäden an der Anlage hervorrufen führt werden.
-
Seite 4: Außerbetriebnahme
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Außerbetriebnahme Achtung Bei längerer Außerbetriebnahme des Geräts kann an den eingebau- ten Komponenten Kondenswasser entstehen, z. B. an den Filtern. Dadurch besteht die Gefahr von Schimmelbildung. Gerät immer eingeschaltet lassen, auch falls sich keine Personen im Raum aufhalten. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Symbole ....................Fachbegriffe ................... Bestimmungsgemäße Verwendung ............Gerätebeschreibung ................Vitovent 200-D, Typ HR B55 ............... ■ Vitovent 200-D, Typ HRM B55 ............■ Erstinbetriebnahme ................Zulässige Umgebungsbedingungen ........... ■ Ihr Gerät ist voreingestellt ..............Tipps zum Energiesparen ..............Tipps für mehr Komfort ................ - Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Außenluft .................... 25 ■ Betriebsart ..................25 ■ Druckungleichgewicht ................. 25 ■ Fensterlüftung ..................25 ■ Fortluft ....................25 ■ Gaskonzentration ................25 ■ Luftfeuchte ..................26 ■ Luftqualitätssensor ................26 ■ Lüftungsstufe ..................26 ■ Luftvolumenstrom ................26 ■...
-
Seite 7: Zuerst Informieren
Zuerst informieren Symbole Symbol Bedeutung Verweis auf anderes Dokument mit weiter- führenden Informationen Arbeitsschritt in Abbildungen: Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Warnung vor Personenschäden Warnung vor Sach- und Umweltschäden Spannungsführender Bereich Besonders beachten. Bauteil muss hörbar einrasten. ■... -
Seite 8: Gerätebeschreibung
Zuerst informieren Bestimmungsgemäße Verwendung (Fortsetzung) Die gewerbliche oder industrielle Verwendung zu Hinweis einem anderen Zweck als zur Wohnungslüftung gilt als Das Gerät ist ausschließlich für den häuslichen nicht bestimmungsgemäß. Gebrauch vorgesehen, d. h. auch nicht eingewiesene Personen können das Gerät sicher bedienen. Darüber hinausgehende Verwendung ist vom Herstel- ler fallweise freizugeben. -
Seite 9: Vitovent 200-D, Typ Hrm B55
Zuerst informieren Gerätebeschreibung (Fortsetzung) Vitovent 200-D, Typ HRM B55 Dieses Lüftungsgerät beinhaltet den gesamten Funkti- Die Bedienung des Lüftungsgeräts ist über den als onsumfang von Vitovent 200-D, Typ HR B55. Zubehör erhältlichen Funk-Bedienschalter möglich. Mit Darüber hinaus ist der „Automatikbetrieb“ verfügbar, in 1 Funk-Bedienschalter können gleichzeitig bis zu dem sich der Luftvolumenstrom in Abhängigkeit von 10 Lüftungsgeräte bedient werden. -
Seite 10: Tipps Für Mehr Komfort
Zuerst informieren Tipps zum Energiesparen (Fortsetzung) Verschmutzte Filter: Siehe Seite 22. ■ Reinigen Sie regelmäßig die Filter oder tauschen Sie die Filter aus. Tipps für mehr Komfort Erhöhte Luftfeuchte und/oder vermehrte Geruchs- Erhöhte Lufttemperatur im Raum, z. B. in Sommer- bildung, z. -
Seite 11: Über Die Bedienung
Über die Bedienung Bedieneinheit Alle Einstellungen an Ihrem Lüftungsgerät nehmen Sie Tastenfunktionen zentral an der Bedieneinheit vor. Taste Betätigung Funktion kurz weiter / höherer Wert lang (1 s) auswählen / bestätigen kurz zurück / niedrigerer Wert lang (1 s) abbrechen / Menüpunkt verlassen Im Display können folgende Informationen angezeigt werden:... -
Seite 12: Wie Sie Bedienen
Über die Bedienung Funk-Bedienschalter (Zubehör) (Fortsetzung) Die gewählte Einstellung wird für ca. 10 Sekunden im Display der Bedieneinheit angezeigt: Siehe Seite 11. Wie Sie bedienen Betriebsart einstellen Hinweis Weitere Informationen finden Sie im Kapitel Detaillierte Informationen zu den Betriebsarten: Siehe „Begriffserklärungen“... -
Seite 13: Ein- Und Ausschalten
Ein- und Ausschalten Lüftungsgerät einschalten Die Netzspannung ist ausgeschaltet. Betriebsart „Aus“ ist eingeschaltet: Siehe Seite 14. Schalten Sie den Hauptschalter ein (falls vorhan- ■ den). Stellen Sie die gewünschte Betriebsart ein: Siehe Oder Seite 12. ■ Schalten Sie die Sicherung in der Stromkreisvertei- Die eingestellte Betriebsart wird im Display angezeigt. -
Seite 14: Funktionen Betriebsarten
Funktionen Betriebsarten Weitere Informationen finden Sie im Kapitel „Begriffserklärungen“ im Anhang. Übersicht der Betriebsarten Betriebsart Luftvolumenstrom in m HR B55 HRM B55 Wohnungslüftung mit Wärmerückgewinnung „0“ „Aus“: Nicht immer einstellbar, siehe folgendes Kapitel. „A“ „Automatikbetrieb“: Siehe Seite 14. --- > 10 (bis 45 mit Luft- qualitätssensor) „1“... -
Seite 15: Grundlüftung
Funktionen Betriebsarten (Fortsetzung) ■ Luftvolumenstrom variabel Ohne Luftqualitätssensor Diese Betriebsart ist besonders sparsam und effizi- ent, da sich der Luftvolumenstrom automatisch an Luftvolumenstrom 10 Kubikmeter pro Stunde ■ die Luftqualität im Raum anpasst. Bei guter Luftquali- Hinweis tät ist der Luftvolumenstrom ggf. niedriger als bei Da der Luftvolumenstrom niedriger ist als bei „Grundlüftung“. -
Seite 16: Abluftbetrieb
Funktionen Betriebsarten (Fortsetzung) Hinweis In sehr dichten Gebäuden kann im „Zuluftbetrieb“ ein Überdruck im Raum entstehen. In diesem Fall lassen sich ggf. Fenster und Türen schwer öffnen. Wir empfehlen daher, den „Zuluftbetrieb“ nicht dauer- haft einzustellen. Abluftbetrieb Nur bei Vitovent 200-D, Typ HRM B55 Auf diese Weise können Sie Ihren Raum entfeuchten, ■... -
Seite 17: Einstellungen Einstellungen Im Bedienermenü
Einstellungen Einstellungen im Bedienermenü Bedienermenü aufrufen und Menüpunkt auswählen 1. Drücken Sie für ca. 3 s bis „M“ angezeigt wird. Hinweis Zur Bestätigung blinkt die Anzeige 1-mal. 2. Wählen Sie mit den Menüpunkt aus. Nach 3 Minuten ohne Eingabe kehrt das Gerät zur Grundanzeige zurück. -
Seite 18: Bedarfsanzeige
Einstellungen Einstellungen im Bedienermenü (Fortsetzung) Das Gerät soll täglich um 22 Uhr in die Betriebsart Folgende Einstellung muss um 22 Uhr vorgenommen „Reduzierte Lüftung“ umschalten und um 6 Uhr in die werden: vorherige Betriebsart zurückkehren. Wählen Sie im Bedienermenü unter Menüpunkt „T“ Wählen Sie im Bedienermenü... - Seite 19 Einstellungen Erweiterte Einstellungen im Service-Menü (Fortsetzung) Mögliche Einstellungen Betriebsart Luftvolumenstrom in m HR B55 HRM B55 „1“ „Grundlüftung“ „2“ „Reduzierte Lüftung“ „3“ „Normale Lüftung“ „4“ „Intensivlüftung“ 4. Wählen Sie mit den Luftvolumenstrom aus. Werkseitige Einstellung 5. Drücken Sie für ca. 1 s. 1.
-
Seite 20: Was Ist Zu Tun? Luftaustausch Zu Gering
Was ist zu tun? Luftaustausch zu gering Ursache Behebung Das Lüftungsgerät ist ausgeschaltet. Keine Anzeige im Schalten Sie den Hauptschalter ein (falls vorhanden). ■ Display Schalten Sie die Sicherung in der Stromkreisvertei- ■ lung (Haussicherung) ein. Luftvolumenstrom ist zu gering eingestellt. Stellen Sie eine Betriebsart mit höherem Luftvolumen- strom ein: Siehe Seite 14. -
Seite 21: Türen/Fenster Lassen Sich Schwer Öffnen
Was ist zu tun? Türen/Fenster lassen sich schwer öffnen Ursache Behebung In sehr dichten Gebäuden: Stellen Sie eine andere Betriebsart ein: Siehe Seite 14. „Zuluftbetrieb“ ist eingestellt. Türen/Fenster schlagen beim Öffnen auf Ursache Behebung In sehr dichten Gebäuden: Stellen Sie eine andere Betriebsart ein: Siehe Seite 14. „Abluftbetrieb“... -
Seite 22: Instandhaltung Reinigung
Instandhaltung Reinigung ■ Die Innenwand- und die Außenwandblenden des ■ Wir empfehlen, das Lüftungsgerät regelmäßig (1-mal Lüftungsgeräts dürfen mit einem handelsüblichen jährlich) durch den Fachbetrieb warten und ggf. reini- Haushaltsreiniger (kein Scheuermittel) gereinigt wer- gen zu lassen. den. Wir empfehlen, mit Ihrem Fachbetrieb einen War- ■... - Seite 23 Instandhaltung Filter reinigen oder austauschen (Fortsetzung) Abb. 4...
-
Seite 24: Filter Reinigen, Ggf. Austauschen
Instandhaltung Filter reinigen oder austauschen (Fortsetzung) Filter reinigen, ggf. austauschen Abb. 5 Zuluftfilter Abluftfilter Wartungsanzeige „F“ zurücksetzen Achtung 3. Wählen Sie mit den Menüpunkt „F“ aus. Staubablagerungen im Lüftungsgerät können zu Defekten führen. 4. Drücken Sie für ca. 1 s. Schalten Sie die Ventilatoren oder das Lüftungs- gerät nur mit Außenluft- und Abluftfilter ein. -
Seite 25: Anhang
Anhang Begriffserklärungen Abluft Verbrauchte Luft, die aus den Räumen abgeführt wird. Abtauen Bei Wohnungslüftung mit Wärmerückgewinnung kühlt Hierbei kann ein Druckungleichgewicht entstehen: sich die Abluft im Wärmetauscher ab. Dadurch ent- Siehe „Druckungleichgewicht“. steht Kondenswasser. Bei niedrigen Außentemperaturen kann dieses Kon- denswasser am Wärmetauscher einfrieren. -
Seite 26: Anhang Begriffserklärungen
Anhang Begriffserklärungen (Fortsetzung) Luftfeuchte Feuchtegehalt der Raumluft. Bei dauernd zu hoher Der Feuchtegehalt im Raum kann über einen Luftquali- Luftfeuchte besteht die Gefahr von Schimmelbildung. tätssensor überwacht werden (Zubehör). Im „Automa- tikbetrieb“ erhöht sich bei zu hoher Luftfeuchte auto- matisch der Luftvolumenstrom. Die überschüssige Feuchte wird schnell ins Freie abgeführt (nur Vitovent 200-D, Typ HRM B55). -
Seite 27: Erforderliche Angaben Zur Energieeffizienz
Sie als Anlage zu dieser Bedienungsanleitung und mit Hilfe der Geräte-Herstell-Nr. unter www.vibooks.de. Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- DE: Die Verpackungsabfälle werden gemäß den dukts übernimmt Ihr Heizungs-/Lüftungsfachbetrieb. gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt. -
Seite 28: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Filter................20 Abluft..............8, 25 – Austauschen............. 22, 24 Abluftbetrieb..........9, 10, 14, 16 – Reinigen............10, 22, 24 Abluftfilter..............24 Filterwechsel..........13, 14, 22 Abtauen..............25 Fortluft..............8, 25 Abwesenheit..............9 Frischluft..............25 Angaben zur Energieeffizienz........27 Funk-Bedienschalter........9, 11, 15 Anzeige –... - Seite 29 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Reduzierte Lüftung..........14, 15 Ventilatoren ausschalten..........13 Reinigung..............22 Verbrauchte Luft............25 – Außenwandblende..........22 Verwendung..............7 – Filter................ 22 Voreinstellung...............9 – Innenwandblende............22 Wärmerückgewinnung......... 8, 9, 14, 26 Sicherung..............13 Wärmetauscher..........8, 21, 26 Staubablagerungen..........22, 24 Wartungsanzeige Filter..........24 Störungen beheben............20 Wartungsintervall für Filter.........
-
