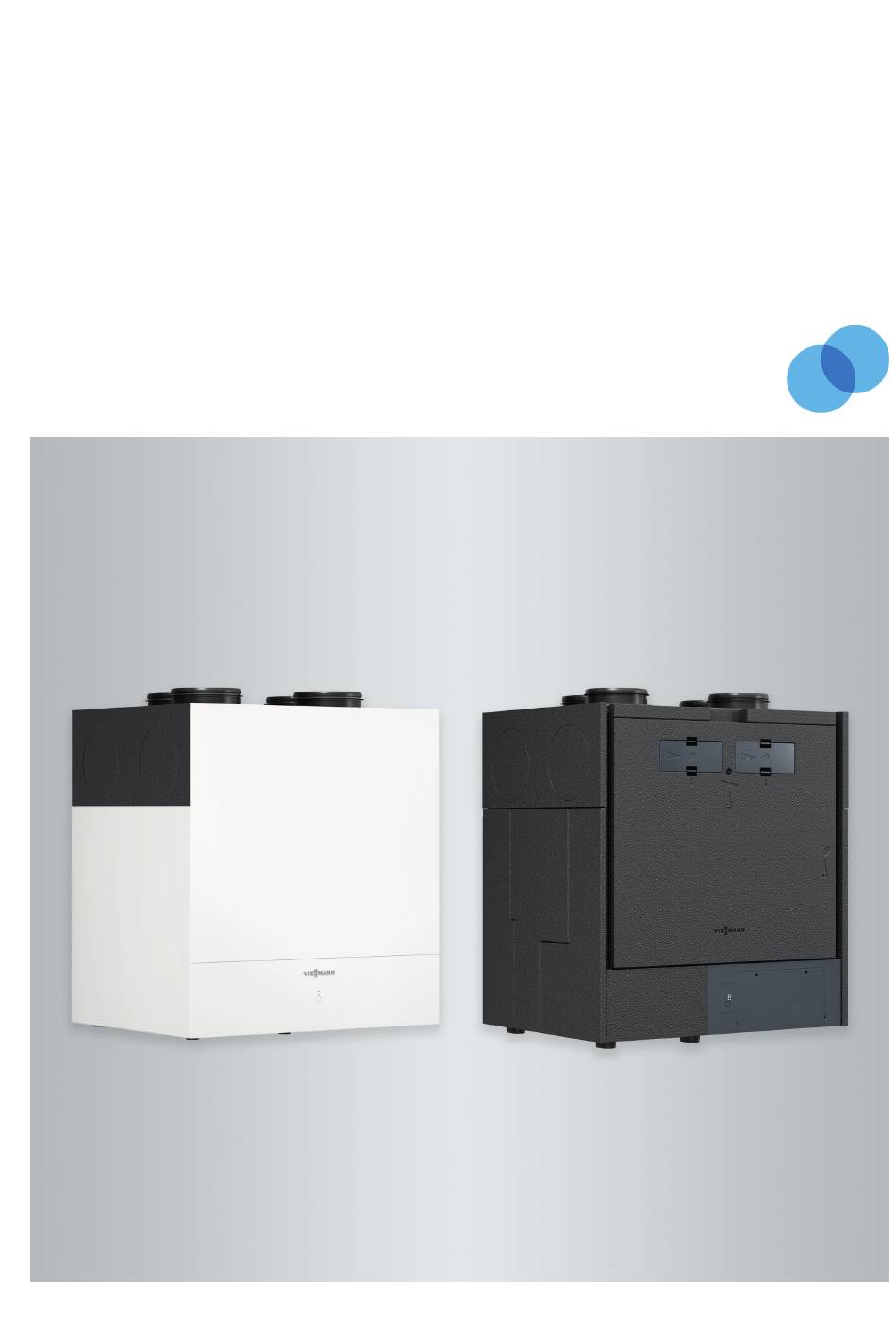

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Wohnungslüftungs-System mit Wärmerückgewinnung oder Wärme- und Feuchterückgewinnung VITOAIR CT Bitte aufbewahren! 6220767 DE 6/2025...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Arbeiten am Gerät Zusatzkomponenten, Ersatz- und Ver- schleißteile Einstellungen und Arbeiten am Gerät ■ nur nach den Vorgaben in dieser Achtung Bedienungsanleitung vornehmen. Komponenten, die nicht mit der Weitere Arbeiten am Gerät dürfen nur Anlage geprüft wurden, können von autorisierten Fachkräften durchge- Schäden an der Anlage hervorrufen führt werden. -
Seite 4: Außerbetriebnahme
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Bedingungen an die Aufstellung Achtung Unzulässige Umgebungsbedingun- gen können Schäden an der Anlage verursachen und einen sicheren Betrieb gefährden. Zulässige Umgebungstemperatu- ■ ren einhalten gemäß den Anga- ben in dieser Bedienungsanlei- tung. Luftverunreinigungen durch Halo- ■... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Haftung ........................ 2. Zuerst informieren Symbole ....................Fachbegriffe ................... Bestimmungsgemäße Verwendung ............Produktinformation ................. Zulässige Umgebungstemperaturen im Aufstellraum ......10 Low-Power-Funk ..................10 Lizenzinformationen ................10 Erstinbetriebnahme ................10 Ihre Anlage ist voreingestellt ..............10 Tipps zum Energiesparen ..............11 Tipps für mehr Komfort ................ - Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Ablufttemperatur ................. 31 ■ Außenluft .................... 31 ■ Außenlufttemperatur ................31 ■ Betriebsprogramm ................31 ■ Bypass ....................31 ■ CO2-Sensor ..................31 ■ Druckungleichgewicht ................. 31 ■ Enthalpiewärmetauscher ..............31 ■ Fortluft ....................32 ■ Klimasensor ..................32 ■...
-
Seite 7: Haftung
Haftung Haftung Es besteht keine Haftung für entgangenen Gewinn, Die Haftungsbegrenzung findet keine Anwendung, ausgebliebene Einsparungen, mittelbare oder unmittel- wenn der Schaden vorsätzlich oder grob fahrlässig bare andere Folgeschäden, die aus der Benutzung der herbeigeführt wurde oder wenn eine zwingende Haf- in der Anlage integrierten WLAN-Schnittstelle oder den tung nach dem Produkthaftungsgesetz besteht. -
Seite 8: Zuerst Informieren
Zuerst informieren Symbole Symbol Bedeutung Symbol Bedeutung Verweis auf anderes Dokument mit weiter- Zuluft führenden Informationen Arbeitsschritt in Abbildungen: Abluft Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Außenluft Warnung vor Personenschäden Fortluft Warnung vor Sach- und Umweltschäden Spannungsführender Bereich Besonders beachten. -
Seite 9: Produktinformation
Fehlgebrauch liegt auch vor, wenn Kompo- nenten des Lüftungssystems in ihrer bestimmungsge- mäßen Funktion verändert werden. Produktinformation Das Lüftungsgerät Vitoair CT wird zur Be- und Entlüf- Funktion tung von Wohngebäuden verwendet. Vitoair CT besitzt je nach Gerätetyp eine integrierte Wärmerückgewin- Angesaugte frische Außenluft wird beim Eintritt in das... -
Seite 10: Zulässige Umgebungstemperaturen Im Aufstellraum
Bei Verwendung von ViCare CO2- und Klimasensoren (Zubehör) kann der Luftvolumenstrom Einsatz im Passivhaus in Abhängigkeit der Kohlendioxidkonzentration oder der Luftfeuchte im Raum bedarfsgerecht geregelt wer- Vitoair CT entspricht den Anforderungen für den Ein- den (sensorbasierter Automatikmodus). satz im Passivhaus. Zulässige Umgebungstemperaturen im Aufstellraum Achtung Um Funktionsstörungen zu vermeiden, gewährleisten... -
Seite 11: Tipps Zum Energiesparen
Zuerst informieren Ihre Anlage ist voreingestellt (Fortsetzung) Stromausfall ■ Bei Stromausfall bleiben alle Einstellungen erhalten. Tipps zum Energiesparen ■ Falls Sie für kurze Zeit abwesend sind, reduzieren Sie die Lüftungsstufe. Falls Sie verreisen, reduzieren Sie für die Dauer ■ Ihrer Abwesenheit die Lüftungsstufe. ■... -
Seite 12: Bedieneinheiten
Bedieneinheiten Bedien- und Anzeigeelemente am Lüftungsgerät Abb. 1 Taster zur Bedienung Kommunikations-LED, weiß Verbindungs-LED, weiß, gelb, rot Status-LED, weiß, gelb, rot Bedeutung der LED-Anzeigen Anzeige Bedeutung Leuchtet dauerhaft weiß. Lüftungsgerät ist in Betrieb. Leuchtet dauerhaft gelb. Servicemeldung: Eine Servicemeldung liegt vor. ■... - Seite 13 Verbindung zum Viessmann Server wird aufgebaut. Blinkt langsam gelb. Falsche WLAN-Referenz oder falsche WLAN-Zugangsdaten. Kei- ne Verbindung mit dem WLAN möglich Leuchtet dauerhaft gelb. Das WLAN-Signal ist schwach. Verbindung zum Viessmann Server hergestellt Blinkt langsam rot. Keine Verbindung zum Viessmann Server Leuchtet dauerhaft rot.
-
Seite 14: Mit Vicare App Bedienen
Mit ViCare App bedienen Voraussetzungen Die ViCare App ermöglicht Ihnen, die gesamte Anlage Weitere Informationen für die Nutzung der ViCare App: über ein mobiles Endgerät zu bedienen, z. B. Smart- Siehe www.vicare.info. phone. Die verfügbaren Funktionen sind abhängig von der Ausstattung Ihrer Anlage. -
Seite 15: Frostschutzfunktion
Mit ViCare App bedienen Funktionen (Fortsetzung) Zeitprogramm Sensorbasierter Automatikmodus Im Zeitprogramm legen Sie fest, in welchen Zeiträu- Dieses Betriebsprogramm steht nur zur Verfügung, men welche Lüftungsstufe aktiv ist. Die Räume werden falls mindestens ein Klima- oder Kohlendioxid-Sensor gemäß dem Zeitprogramm be- und entlüftet. (Zubehör) mit dem Lüftungsgerät verbunden ist. -
Seite 16: Schnellwahl Für Lüftung
Mit ViCare App bedienen Funktionen (Fortsetzung) ■ Disbalance ohne elektrisches Vorheizregister ■ Mit elektrischem Vorheizregister: (nur mit Wärmetauscher): Um Eisbildung im Wärme-/Enthalpiewärmetauscher Der maximale Volumenstrom des Geräts ist bei der zu vermeiden, wird die Außenluft mit dem elektri- Disbalance-Funktion begrenzt. Um die Zufuhr von schen Vorheizregister (Zubehör) erwärmt. -
Seite 17: Volumenstrombalance
Mit ViCare App bedienen Funktionen (Fortsetzung) Sobald die Raumtemperatur den eingestellten Sollwert ■ Automatisch (werkseitige Einstellung: 24 °C) überschreitet und die Der Bypass wird automatisch anhand der Tempera- Außenluft kühler als die Abluft ist, erfolgt die Lüftung turen geöffnet oder geschlossen. Sie können inner- ohne Wärmerückgewinnung. -
Seite 18: Mit Fernbedienung Bedie
Mit Fernbedienung bedienen Bedienung mit 4-Stufen-Taster Sie stellen die gewünschte Lüftungsstufe über die Tas- ten 1 bis 4 ein. Stufe/Taste Lüftungsstufe Lüftung zum Feuchteschutz: Minimaler Luftvolumenstrom Reduzierte Lüftung: Reduzierter Luftvolumenstrom Nennlüftung: Normaler Luftvolumenstrom Intensivlüftung: Maximaler Luftvolumenstrom Hinweis Ihr Fachbetrieb hat die für Ihre Gebäude erforderlichen Luftvolumenströme berechnet und bei der Inbetrieb- nahme eingestellt. -
Seite 19: Anlage Verbinden
Sie mit der ViCare App direkten Zugriff auf Ihre Anlage. 4. Stellen Sie mit der ViCare App eine WLAN-Verbin- dung Ihrer Anlage mit dem Viessmann Server her. Siehe Kapitel: „WLAN neu einrichten“. Abb. 3 5. Deaktivieren Sie den Access Point: Siehe Kapitel „Access Point aktivieren/deaktivieren“. -
Seite 20: Registriertes Vitoair Aus Der Vicare App Abmelden
ViCare App unter „Einstellungen“ ab. abmelden. Erst dann kann der neue Nutzer Vitoair mit Ihr Fachbetrieb meldet die Anlage über ViGuide Web ■ dem WLAN verbinden und in der ViCare App hinzufü- gen. ■ Der Viessmann Support meldet die Anlage ab. -
Seite 21: Informationen Und Meldun
3. Verbinden Sie Ihr Endgerät mit dem WLAN „Viessmann-<xxxx>“. Eine Passwortabfrage wird angezeigt. 4. Geben Sie den WPA2-Netzwerkschlüssel als Passwort für das WLAN „Viessmann-<xxxx>“ ein. Hinweis Den WPA2-Netzwerkschlüssel finden Sie auf dem Aufkleber: Siehe Kapitel „Internetverbindung ein- richten“. -
Seite 22: Meldungen Abfragen
Informationen und Meldungen Lizenzinformationen abfragen (Fortsetzung) 5 Contact Information Viessmann Climate Solutions GmbH & Co. KG 35108 Allendorf Germany Fax +49 64 52 70-27 80 Phone +49 64 52 70-0 open-source-software-support@viessmann-climatesolutions.com www.viessmann.de Meldungen abfragen Sie können über die ViCare App oder die Vitotrol 300-E Meldungen und weitere Informationen zu den Meldungen abfragen. -
Seite 23: Aus- Und Einschalten
Eine defekte Anschlussleitung darf nur von Elek- oder beschädigten Netzanschlussleitung betrie- trofachkräften oder durch den Technischen ben werden. Lassen Sie eine defekte Netzan- Dienst von Viessmann ausgetauscht werden. schlussleitung austauschen. Stecken Sie den Netzanschluss-Stecker in die Steck- dose. Nach einigen Sekunden leuchtet die LED dauerhaft weiß. -
Seite 24: Instandhaltung
Instandhaltung Reinigung für Wohnungslüftung ■ Das Gehäuse des Lüftungsgeräts darf mit einem ■ Wir empfehlen, das Lüftungsgerät sowie das Lei- handelsüblichen Haushaltsreiniger gereinigt werden. tungssystem mindestens einmal jährlich durch den Verwenden Sie kein Scheuermittel. Fachbetrieb warten und gegebenenfalls reinigen zu Die Außenluft- und Abluftfilter im Lüftungsgerät lassen. -
Seite 25: Küchen-Abluftventil Reinigen
Instandhaltung Reinigung für Wohnungslüftung (Fortsetzung) Hinweis ■ Verändern Sie nicht die Einstellung des Ringspalts Falls die Filter in den Abluftventilen verschmutzt ■ sind, tauschen Sie diese Filter aus: Siehe Kapitel „Filter in den Abluftventilen austauschen“. Küchen-Abluftventil reinigen Achtung 01. Starten Sie den Modus zum Filterwechsel: Siehe Falls Sie das Wohnungslüftungs-System ohne Kapitel „Modus zum Filterwechsel“. -
Seite 26: Lüftungsgerät Öffnen
Instandhaltung Filter austauschen (Fortsetzung) Hinweis Da auch im Anschluss an die Bauphase meist mit erhöhter Staubbelastung zu rechnen ist, empfehlen wir den 1. Filterwechsel bereits nach 2 Monaten durchzu- führen. Lüftungsgerät öffnen Abb. 6... -
Seite 27: Filter Aus Lüftungsgerät Herausziehen
Instandhaltung Filter austauschen (Fortsetzung) Achtung Gewichte auf dem ausgeklappten Vorderblech können Schäden am Gerät verursachen. Keine Gegenstände auf das aufgeklappte Vor- derblech legen. Nicht auf dem Vorderblech abstützen. Filter aus Lüftungsgerät herausziehen Abb. 7 Abluftfilter oder Außenluftfilter, je nach Anschluss- variante Außenluftfilter oder Abluftfilter, je nach Anschluss- variante... -
Seite 28: Neue Filter In Lüftungsgerät Einsetzen
Instandhaltung Filter austauschen (Fortsetzung) Neue Filter in Lüftungsgerät einsetzen Abb. 8 1. Befestigen Sie den Filterdeckel mit den Rastnasen 4. Beenden Sie den Modus zum Filterwechsel: Siehe am Filter. Achten Sie hierbei auf die korrekte Pfeil- Kapitel „Filterwechselanzeige zurücksetzen und richtung. -
Seite 29: Lüftungsgerät Schließen
Instandhaltung Filter austauschen (Fortsetzung) Lüftungsgerät schließen Abb. 9 Filter in den Abluftventilen austauschen Achtung Achtung Falls Sie das Wohnungslüftungs-System ohne Staubablagerungen im Gerät können zu Defek- Filter betreiben, lagert sich Staub im Leitungs- ten führen. system ab. Dadurch erhöht sich der Luftwider- Nehmen Sie das Gerät nur mit Außenluft- und stand. -
Seite 30: Filterwechselanzeige Zurücksetzen Und Filterwechsel Beenden
Instandhaltung Filter austauschen (Fortsetzung) 1. Starten Sie den Modus zum Filterwechsel: Siehe Kapitel „Modus zum Filterwechsel“. Das Lüftungsgerät schaltet die Ventilatoren aus. Die LED blinkt schnell gelb. 4. Beenden Sie den Modus zum Filterwechsel: Siehe Kapitel „Filterwechselanzeige zurücksetzen und Filterwechsel beenden“. Das Lüftungsgerät schaltet die Ventilatoren ein und arbeitet entsprechend den Einstellungen. -
Seite 31: Anhang
Anhang Begriffserklärungen Abluft Verbrauchte Luft, die aus den Räumen abgeführt wird. Ablufttemperatur Temperatur der aus den Räumen abgeführten Luft. Diese Temperatur entspricht in etwa der Raumtempe- ratur. Außenluft Außenluft, die aus dem Freien angesaugt wird. Außenlufttemperatur Temperatur der aus dem Freien zugeführten Außen- luft. -
Seite 32: Fortluft
Anhang Begriffserklärungen (Fortsetzung) Fortluft Luft, die ins Freie abgeführt wird. Klimasensor Sensor zur Messung des Feuchtegehalts und der Tem- peratur der Raumluft. Kohlendioxidkonzentration (CO2-Konzentration) Falls in Ihren Räumen CO2-Sensoren installiert sind, Hinweis kann das Lüftungsgerät den Luftvolumenstrom abhän- Die Messung der Kohlendioxidkonzentration (CO2) ist gig von der Luftfeuchte und/oder der Kohlendioxidkon- nur möglich, falls das Betriebsprogramm „Sensorba- zentration anpassen. -
Seite 33: Lüftung
Anhang Begriffserklärungen (Fortsetzung) Bei geöffnetem Bypass wird der Abluft- oder Falls alle der folgenden Bedingungen erfüllt sind, ist Außenluftvolumenstrom über einen separaten Luftka- der Bypass für passives Kühlen aktiv: Drinnen ist es wärmer als draußen. nal geführt. Vom Abluftvolumenstrom zum Außenluft- ■... -
Seite 34: Reduzierte Lüftung
Anhang Begriffserklärungen (Fortsetzung) Reduzierte Lüftung Lüftungsstufe, für die der reduzierte Luftvolumenstrom Stellen Sie diese Lüftungsstufe bei verminderter eingestellt wird (Lüftungsstufe 2). Geruchs- und Feuchtebildung ein, z. B. falls sich wenige Personen im Haus aufhalten. Wohnungslüftung Siehe „Kontrollierte Wohnungslüftung“. Zeitprogramm In den Zeitprogrammen stellen Sie ein, wie sich Ihre Anlage zu welchem Zeitpunkt verhalten soll. -
Seite 35: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Symbole 4-Stufen-Taster............18 Gegenstrom-Wärmetauscher........9 Gehäuse reinigen............24 Glossar...............31 Abluftfilter – Reinigen..............24 Abluftventil..............32 Haftung.................7 – Reinigen..............24 Access Point.............. 21 Access Point.............. 19 Inbetriebnahme............10 Angaben zur Energieeffizienz........34 Informationen............14, 22 Anzeigeelemente............12 Instandhaltung............24 App................14 Internetverbindung............. 19 Apps................9 Aufstellraum............... -
Seite 36: Ihr Ansprechpartner
Verwendung..............8 Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Viessmann Ges.m.b.H. Viessmann Climate Solutions GmbH & Co. KG A-4641 Steinhaus bei Wels 35108 Allendorf A Carrier Company A Carrier Company...
