Luftfilter
Wartungsintervalle/Spezifikation
Schaumeinsatz: Reinigen und ölen Sie den Einsatz alle
25 Betriebsstunden oder mindestens jährlich.
Papiereinsatz: Tauschen Sie den Einsatz alle
100 Betriebsstunden oder mindestens einmal jährlich aus.
Hinweis: Reinigen Sie den Luftfilter bei besonders viel
Staub und Sand im Arbeitsbereich häufiger (alle paar
Stunden).
Ausbau von Schaumelement und
Papiereinsatz
1. Kuppeln Sie die Zapfwelle AUS, aktivieren die
Feststellbremse, stellen den Motor ab und ziehen den
Zündschlüssel.
2. Öffnen Sie die Haube.
3. Reinigen Sie den Bereich um den Luftfilter herum, um
zu verhindern, dass Schmutz in den Motor fällt und
Schäden verursacht. Schrauben Sie die Verschluss-
schraube los und entfernen den Luftfilterdeckel

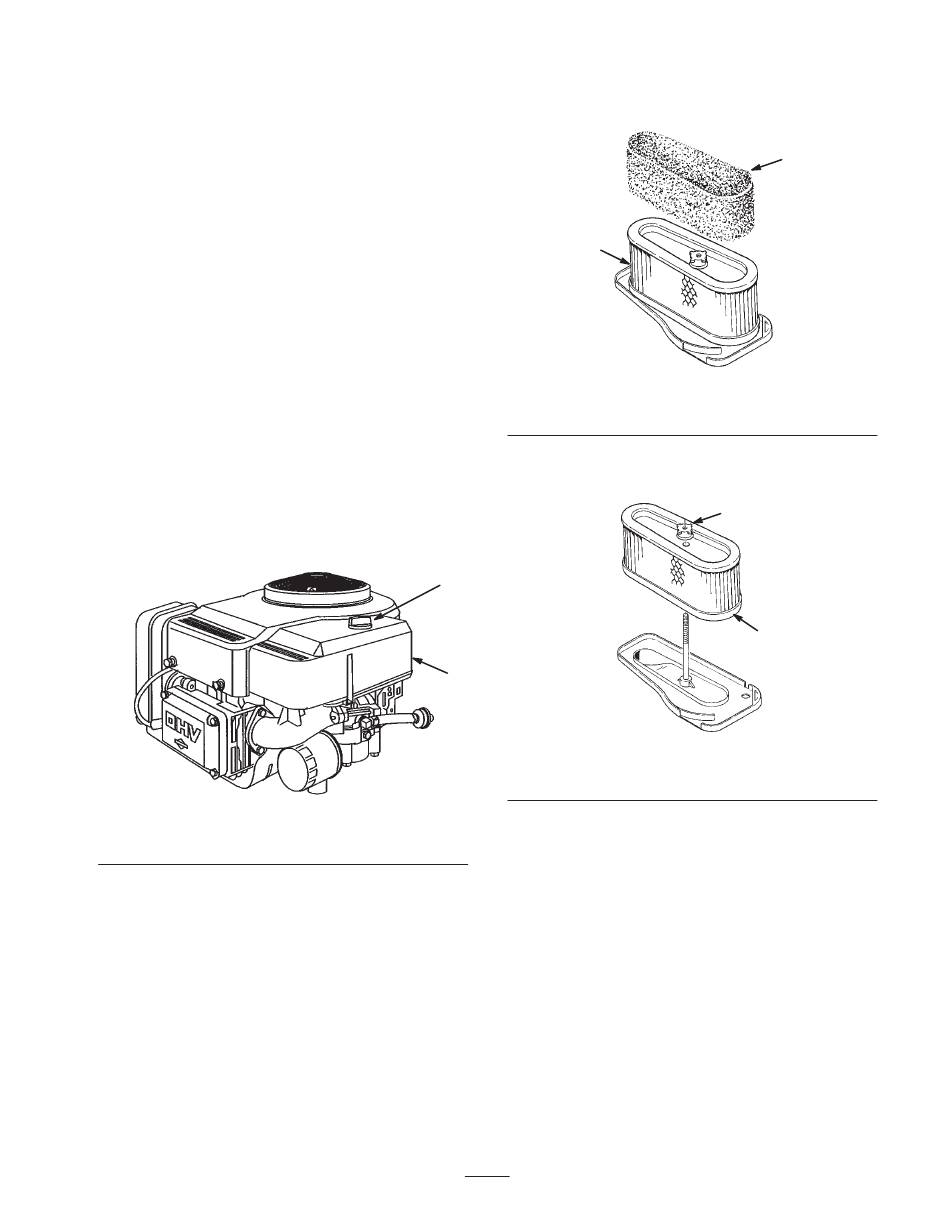

(Bild 33).
Bild 33
1. Verschlussschraube
1
2
2. Luftfilterdeckel
31
4. Schieben Sie den Schaumstoffeinsatz vorsichtig vom
Papiereinsatz herunter (Bild 34).
2
Bild 34
1. Schaumeinsatz
5. Schrauben Sie die Gummimutter los und entfernen den
Papiereinsatz (Bild 35).
Bild 35
1. Gummimutter
1
1864
2. Papiereinsatz
1
2
1865
2. Papiereinsatz
