L8543206
06/2016 rev 1
MS5
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE
SERRANDE ED AFFINI
IT
EN
DE
FR
ES
PL
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beninca MS5

Inhaltszusammenfassung für Beninca MS5

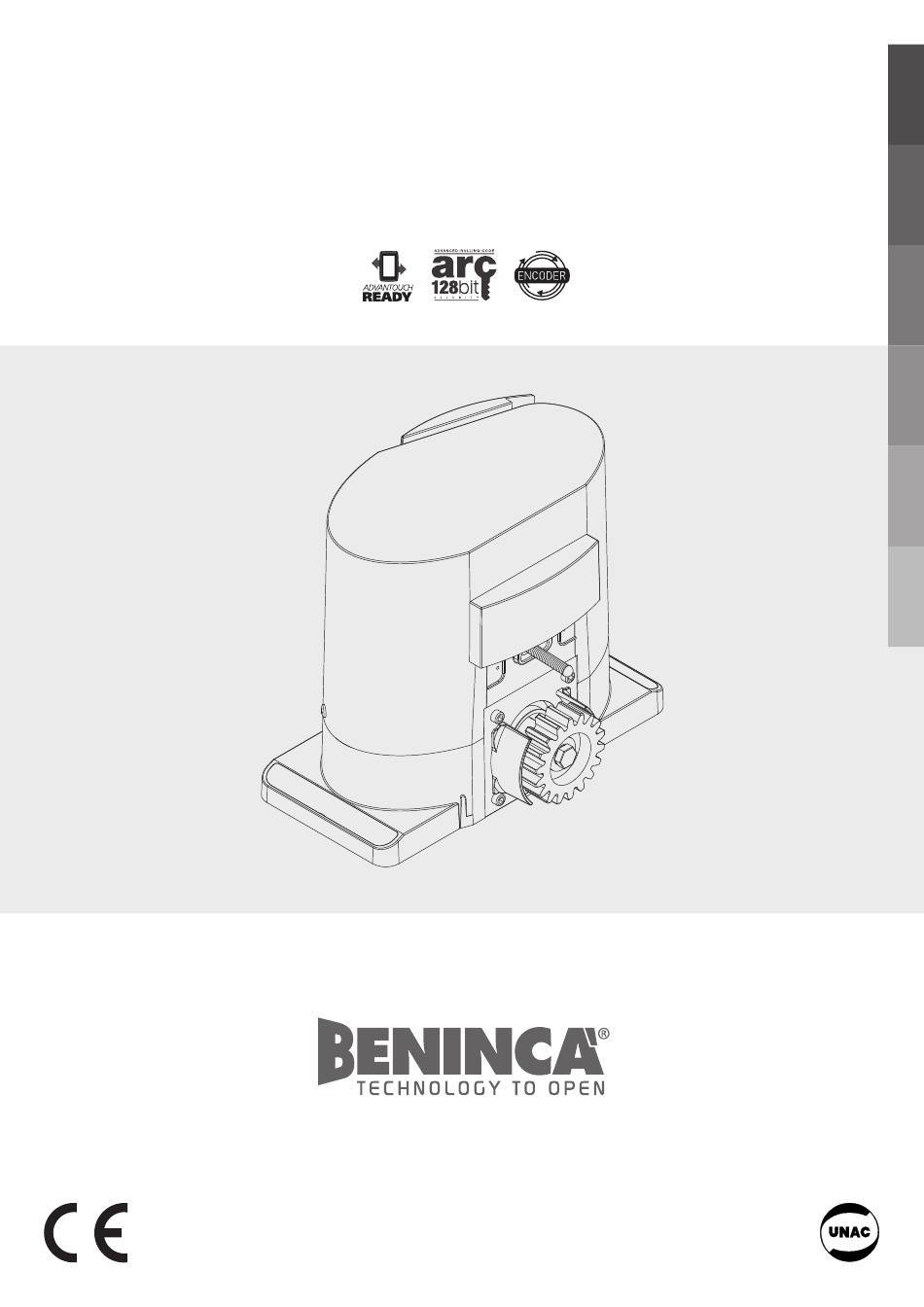

  • Seite 1 L8543206 06/2016 rev 1 UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI...
  • Seite 3 24mm max 20mm...
  • Seite 4 96 mm 129 mm ≈1 mm MIN = 86 mm min= 0 mm MAX = 106 mm max= 20 mm BULL.P3 (OPTIONAL)
  • Seite 5 min. 18 mm...
  • Seite 6 K Max 35 mm MS5.S 3 mm 83 mm 35 mm 75 mm LAMP 115/230Vac 40W max 24 Vac 3W max ENC1 (ENCODER - OPTIONAL) STEP-BY-STEP MS5 230Vac: T100mA MS5 230Vac: F6,3A MS5 115Vac: T200mA MS5 115Vac: F10A SHIELD...
  • Seite 7 OPEN OPEN OPEN OPEN CLOSE CLOSE CLOSE CLOSE 230 Vac 50/60 Hz...

  • Seite 22: Entsorgung

    24) LERNFUNKTION VON FERN DER SENDEGERÄTE ............28 10.2)MONTAGE AN EINE ZAHNSTANGE ..............24 25) LED-DIAGNOSTIK ....................28 11) ELEKTRISCHE ANSCHLÜSSE DER STEUERZENTRALE CP.MS5 ......... 25 26) SICHERUNGEN ....................... 28 HINWEISE Das Produkt darf nicht für andere Zwecke oder auf andere Weise verwendet werden, als in der vorliegenden Anleitung beschrieben.

  • Seite 23: Allgemeine Eigenschaften

    Automatik für Schiebetore für den privaten Gebrauch (Maximales Gewicht der Tür: 500 kg). Der Getriebemotor ist mit einem Endschalter mit Federmechanismus ausgerüstet und auch in der Version MS5.S mit magnetischem Endschalter, die wir vor allem für besonders strenge Klima empfehlen, erhältlich.

  • Seite 24: Zahnstange Befestigen (Abb.6-7-8)

    • Um den normalen Betrieb wieder herzustellen, den Hebel L wieder schließen und das Tor von Hand bewegen bis das Einrasten erfolgt. 10)INSTALLATION DER MAGNETEN (MS5.S) (ABB.16-17) Die Magneten werden in speziellen Halterungen eingebaut (Abb. 16-A) die an den Bügeln der Endschalter oder an der Zahnstange po- sitioniert werden und die das Umschalten steuern, wenn sie sich den Sensoren nähern.

  • Seite 25: Elektrische Anschlüsse Der Steuerzentrale Cp.ms5

    12) ÖFFNUNGSRICHTUNG Der Getriebemotor MS5 wird im Werk für den Einbau mit dem Motor LINKS, von innen gesehen, wie in der Abb. 23 zu sehen, vorgerüstet. Wenn er an ein Tor mit entgegengesetzter Öffnungsrichtung installiert werden soll, reicht es aus, die Verbindungen Weiß und Rot des Motors und die Verbindungen Weiß...

  • Seite 26: Trimmer-Funktionen

    15) TRIMMER-FUNKTIONEN 15.1) TW Falls das Encoder-Gerät installiert ist, ist die Funktion der Druckempfindlichkeitseinstellung zu übernehmen. Durch das Drehen im Uhrzeigersinn wird die Empfindlichkeit erhöht. Falls kein Encoder-Gerät vorhanden ist, wird die maximale Dauer des Öffnungs- und Schließverfahrens reguliert. Muss um circa 4 sec. länger als die Zeit für den tatsächlichen Hub der Automatik eingestellt werden.

  • Seite 27: Übernahme Von Lauf Und Verlangsamung

    17) ÜBERNAHME VON LAUF UND VERLANGSAMUNG Das Üben des Laufs und die Einstellung der Abbremsungen sind auch möglich, wenn das Gerät MAG.E (Encoder) nicht eingebaut ist. Das Zubehör MAG.E garantiert eine höhere Präzision bei den Abbremsungen (zusätzlich zu seiner Quetschschutzfunktion). Um den Raum für die Geschwindigkeitsabnahme beim Öffnen und Schließen einzustellen, folgenderma- ßen vorgehen: 1) Das Tor schließen (und nachprüfen, dass der Endschalter für das Schließen gedrückt ist).

  • Seite 28: Funkmodul Und Selbstlernfunktion (Dip1:Off)

    Der Speicher ist zurückgesetzt, wenn die LEDS wieder auf die ursprüngliche Konfiguration zurückgeschaltet worden sind. BEMERKUNG: Die Sendegeräte werden in einem Speicher EPROM (U3) gespeichert, der aus der Zentrale genommen und in eine neue Zentrale CP.MS5 eingebaut werden kann, wenn diese ausgewechselt werden soll.

  • Seite 52: Handbuch Für Den Verbraucher

    HANDBUCH FÜR DEN VERBRAUCHER SICHERHEITSVORSCHRIFTEN • Sich nicht im Bewegungsbereich des Flügels aufhalten. • Nicht zulassen dass Kinder mit den Steuerungen oder in der Nähe des Flügels spielen. • Im Falle von Betriebsstörungen, versuchen Sie nicht die Störung selbst zu beheben, sondern wenden Sie sich an einen qualifizierten Fachmann.

  • Seite 58: Eg-Konformitätserklärung (Doc)

    Le certificat de conformité le plus récent et complet est disponible en consultant le Die neueste und vollständigste Konformitätserklärung ist auf der Internetseite: site : www.beninca.com ou peut être demandé à : Automatismi Benincà SpA - San- www.beninca.com erhältlich oder kann bei folgender Adresse angefordert werden: drigo VI - ITALIE.
