14. INSTALLING OPTIONAL PARTS
14. ANBRINGEN VON ZUBEHORTEILEN
14, INSTALLATION DES PIECES EN OPTION
14, INSTALACION DE PIEZAS OPCIONALES

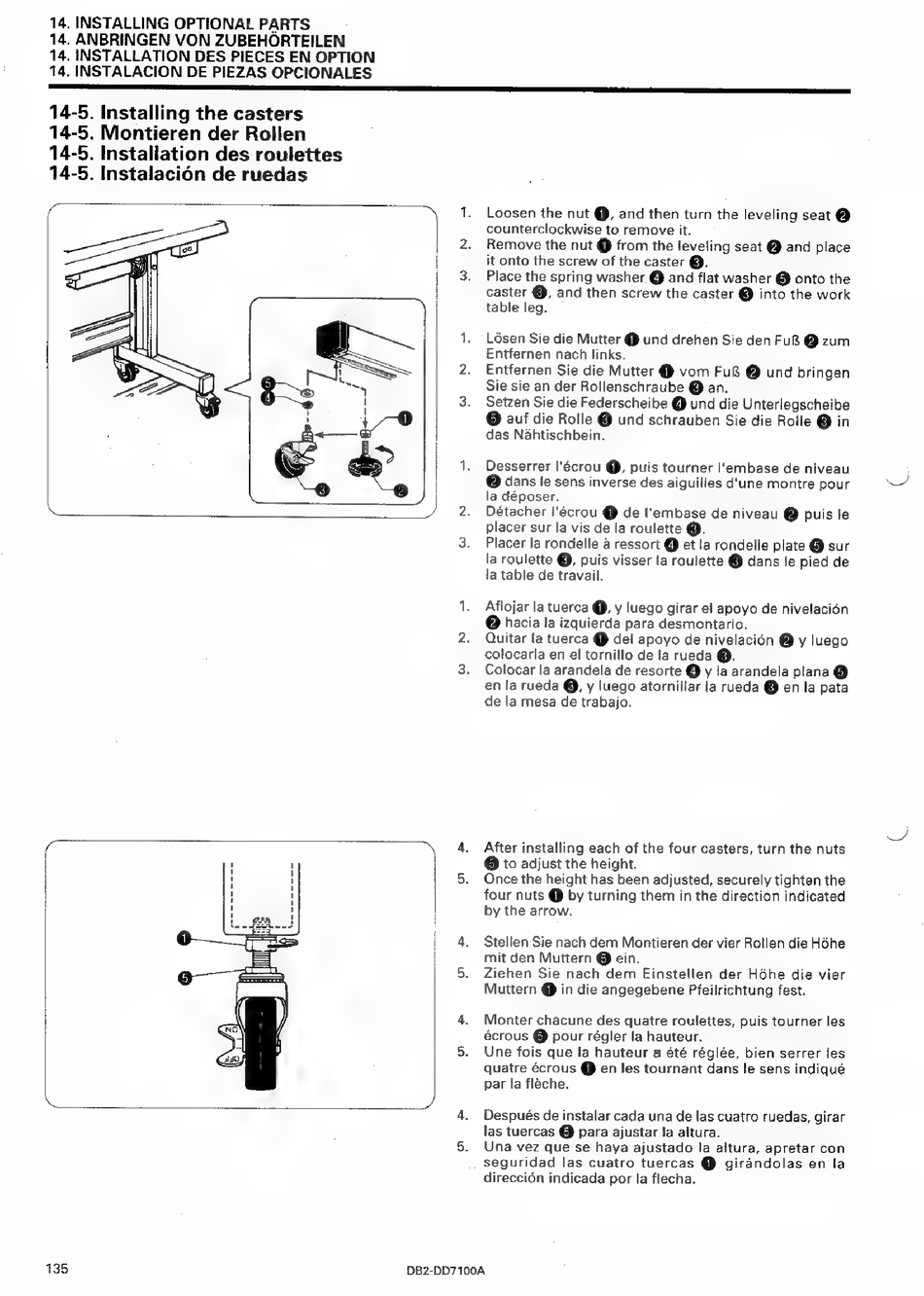

14-5. Installing the casters
14-5. Montieren der Rollen
14-5. Installation des roulettes
14-5. Instalación de ruedas
Loosen the nut @, and then turn the leveling seat @
counterclockwise to remove it.
Remove the nut @ from the leveling seat @ and place
it onto the screw of the caster @.
Place the spring washer @ and flat washer @ onto the
caster 6), and then screw the caster 6) into the work
table leg.
Lösen Sie die Mutter @ und drehen Sie den Fuß O zum
Entfernen nach links.
Setzen Sie die Federscheibe @ und die Unterlegscheibe
@ auf die Rolle @ und schrauben Sie die Rolle @ in
das Nahtischbein.
Desserrer l'écrou @, puis tourner l'embase de niveau
@ dans le sens inverse des aiguilles d'une montre pour
la déposer.
Placer la rondelle à ressort @ et la rondelle plate @ sur
la roulette 6), puis visser la roulette @ dans le pied de
Ja table de travail.
Aflojar la tuerca @, y luego girar el apoyo de nivelación
@ hacia la izquierda para desmontarlo.
Quitar la tuerca @ del apoyo de nivelación @ y luego
colocarla en el tornillo de la rueda 6).
Colocar la arandela de resorte @ y la arandela plana @
en la rueda 6), y luego atornillar la rueda & en la pata
de la mesa de trabajo.
After installing each of the four casters, turn the nuts
Q to adjust the height.
Once the height has been adjusted, securely tighten the
four nuts @ by turning them in the direction indicated
by the arrow.
Stellen Sie nach dem Montieren der vier Rollen die Hóhe
mit den Muttern @ ein.
Ziehen Sie nach dem Einstellen der Hôhe die vier
Muttern @ in die angegebene Pfeilrichtung fest.
Monter chacune des quatre roulettes, puis tourner les
écrous @ pour régler la hauteur.
Une fois que la hauteur a été réglée, bien serrer les
quatre écrous @ en les tournant dans le sens indiqué
par la flèche.
Después de instalar cada una de las cuatro ruedas, girar
las tuercas @ para ajustar la altura.
Una vez que se haya ajustado la altura, apretar con
seguridad
las cuatro
tuercas
@
girándolas
en la
dirección indicada por la flecha.
135
DB2-DD7100A
