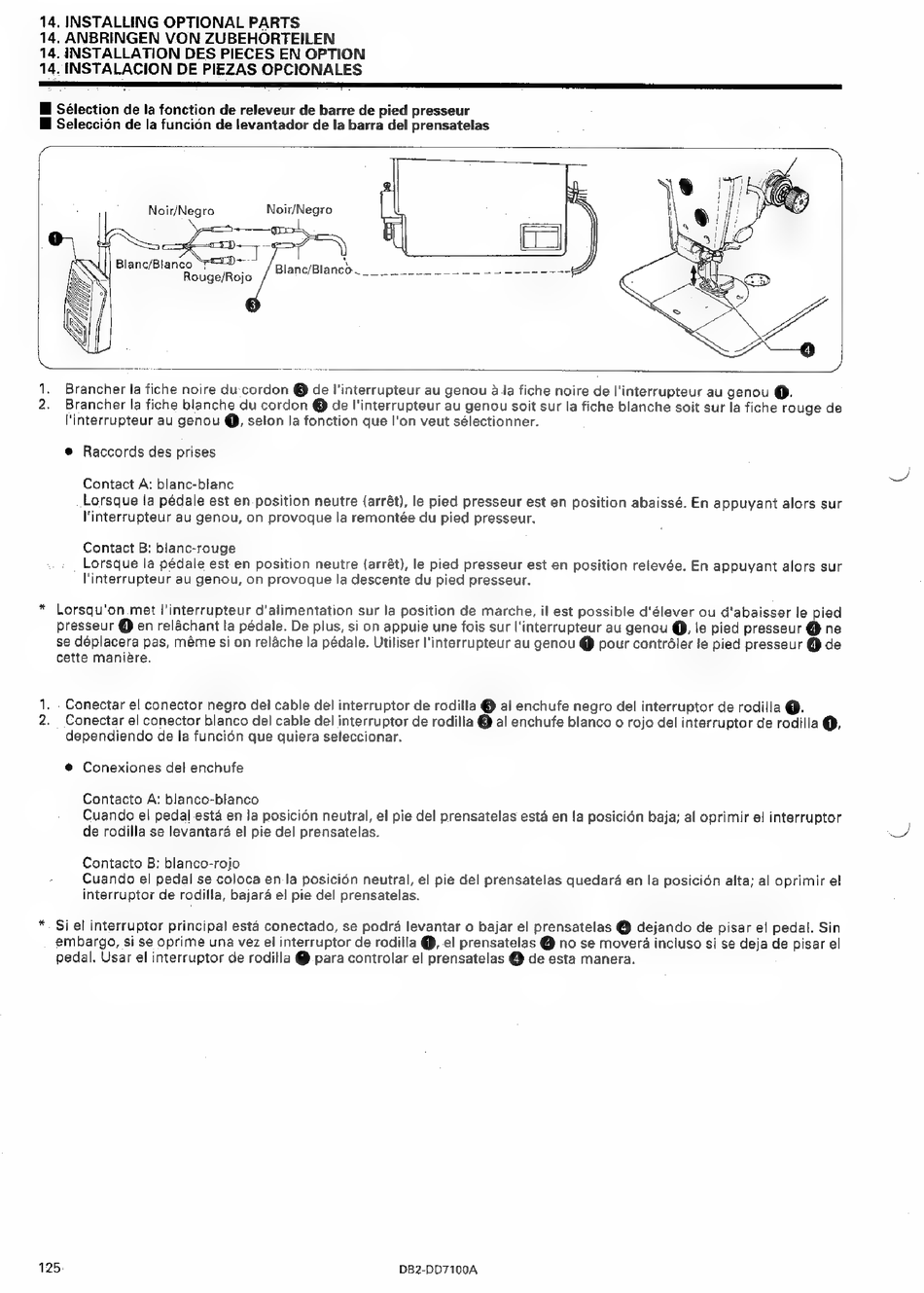

14, INSTALLING OPTIONAL PARTS
14, ANBRINGEN VON ZUBEHORTEILEN
14. INSTALLATION DES PIECES EN OPTION
14, INSTALACION DE PIEZAS OPCIONALES
W Sélection de la fonction de releveur de barre de pied presseur
W Selección de la función de levantador de la barra del prensatelas
Noir/Negro
Noir/Negro
Blanc/Blanco
7
=I
Rouge/Rojo
Blanc/Blanco.
* Raccords des prises
Contact A: blanc-blanc
Lorsque la pédale est en position neutre (arrét), le pied presseur est en position abaissé. En appuyant alors sur
l'interrupteur au genou, on provoque la remontée du pied presseur.
Contact B: blanc-rouge
Lorsque la pédale est en position neutre (arrét), le pied presseur est en position relevée. En appuyant alors sur
l'interrupteur au genou, on provoque la descente du pied presseur.
Conectar el conector negro del cable del interruptor de rodilla @ al enchufe negro del interruptor de rodilla @.
2.
Conectar el conector blanco del cable del interruptor de rodilla @ al enchufe blanco o rojo del interruptor de rodilla @,
dependiendo de la función que quiera seleccionar.
e Conexiones del enchufe
Contacto A: blanco-blanco
Cuando el pedal está en la posición neutral, el pie del prensatelas está en la posición baja; al oprimir el interruptor
de rodilla se levantará el pie del prensatelas.
Contacto B: blanco-rojo
Cuando el pedal se coloca en la posición neutral, el pie del prensatelas quedará en la posición alta; al oprimir el
interruptor de rodilla, bajará el pie del prensatelas.
*. Si el interruptor principal está conectado, se podrá levantar o bajar el prensatelas @ dejando de pisar el pedal. Sin
embargo, si se oprime una vez el interruptor de rodilla @, el prensatelas @ no se moverá incluso si se deja de pisar el
pedal. Usar el interruptor de rodilla @ para controlar el prensatelas €) de esta manera.
125
DB2-DD7100A
