11 Instandhaltung und Wartung
INFORMATION
▪ Auch wenn das Gerät ausgeschaltet ist, verbraucht es
Strom.
▪ Wenn nach einem Stromausfall wieder Strom geliefert
wird, wird der zuvor ausgewählte Modus wieder in Kraft
gesetzt.
10.4 Inbetriebnahme des Außengeräts
Informationen zur Konfiguration und zur Inbetriebnahme des
Systems finden Sie im Installationshandbuch des Innengeräts.
11 Instandhaltung und Wartung
HINWEIS
Allgemeine Prüfliste für die Wartung/Inspektion. Neben
den Anweisungen zur Wartung in diesem Kapitel ist auch
eine allgemeine Checkliste für die Wartung im Daikin
Business Portal verfügbar (Authentifizierung erforderlich).
Die allgemeine Checkliste für die Wartung soll die
Anweisungen in diesem Kapitel ergänzen und kann als
Richtlinie und Vorlage für die Berichterstellung während
der Wartung verwendet werden.
HINWEIS
Wartungsarbeiten DÜRFEN NUR von einem autorisierten
Installateur oder Service-Mitarbeiter durchgeführt werden.
Wir empfehlen, mindestens einmal pro Jahr die Einheit zu
warten. Gesetzliche Vorschriften können aber kürzere
Wartungsintervalle fordern.
HINWEIS
Die geltende Gesetzgebung für fluorierte Treibhausgase
macht es erforderlich, dass die Kältemittelfüllmenge des
Geräts sowohl mit ihrem Gewicht als auch mit ihrem CO
Äquivalent angegeben wird.
Formel zur Berechnung
Äquivalenttonnen: GWP-Wert
Kältemittel-Gesamtfüllmenge [in kg] / 1000

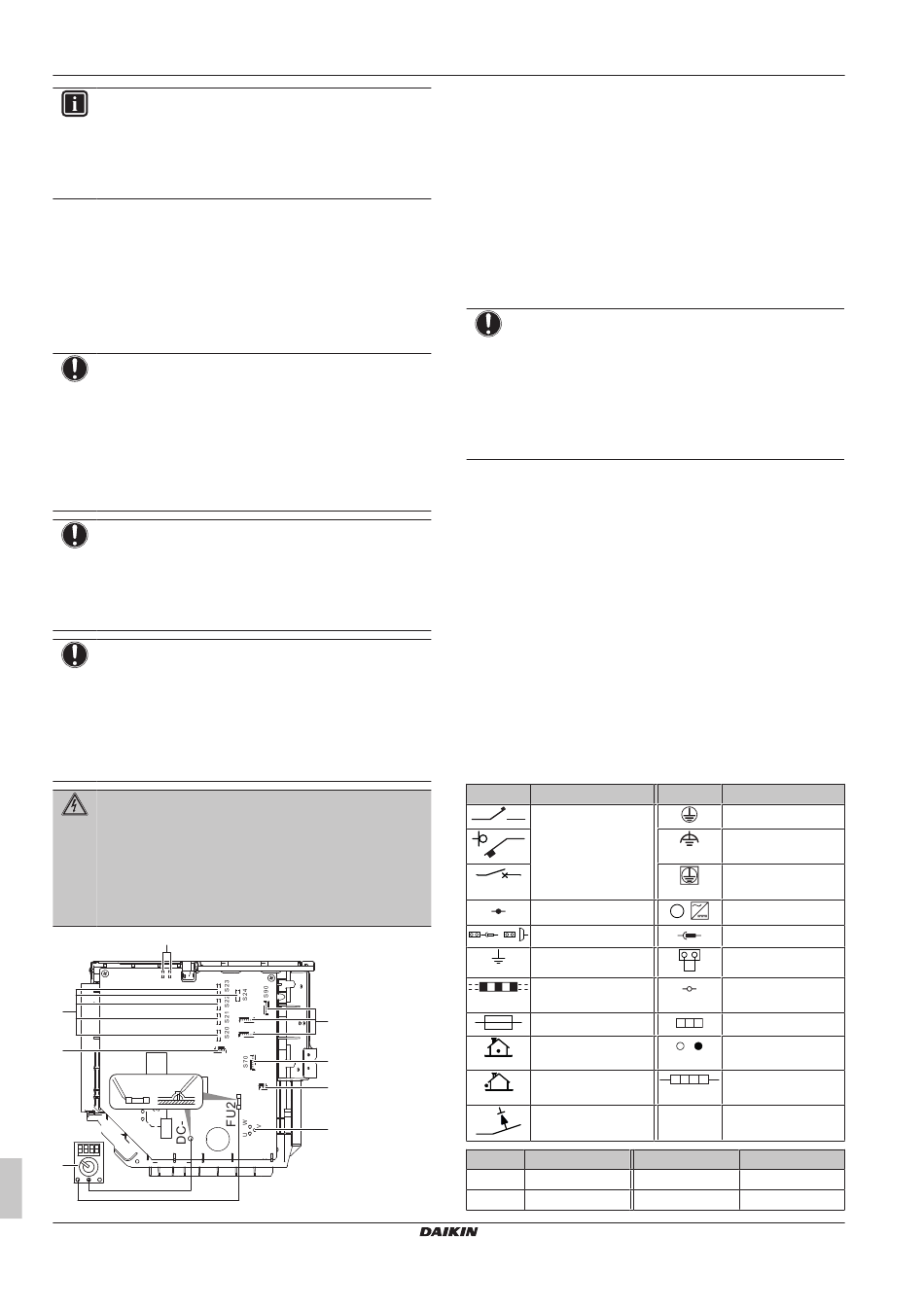

GEFAHR: STROMSCHLAGGEFAHR
Unterbrechen Sie die Stromversorgung für mindestens
10 Minuten und messen Sie die Spannung an den
Klemmen der Kondensatoren des Hauptstromkreises oder
an elektrischen Bauteilen, bevor Sie Wartungsarbeiten
durchführen. Die Spannung MUSS unter 50 V DC liegen,
bevor Sie elektrische Bauteile berühren können. Die Lage
der Klemmen entnehmen Sie dem Schaltplan.
a
AL2 AL1
b
c
S40
FU2 DC(-)
DC
d
DC AC
Installationsanleitung
18
der Menge in CO
des Kältemittels
S92
e
S93
f
g
S80
h
a AL1, AL2 - Magnetventil-Zuleitungs-Konnektor*
b S20~24 - Konnektor für Zuleitung zur Spule des
elektronischen Expansionsventils (Raum A, B, C, D, E)*
c S40 – Konnektor für Zuleitung zum thermischem
Überlastungsrelais und Hochdruckschalter*
d Multimeter (DC-Spannungsbereich)
e S90~93 – Konnektor für Thermistor-Zuleitung
f S70 - Konnektor für Ventilatormotor-Zuleitung
g S80 - Konnektor für Zuleitung zum 4-Wege-Ventil
h Konnektor für Verdichter-Zuleitung
* Kann je nach Modell unterschiedlich sein.
12 Entsorgung
HINWEIS
Versuchen Sie auf KEINEN Fall, das System selber
auseinander zu nehmen. Die Demontage des Systems
sowie die Handhabung von Kältemittel, Öl und weiteren
Teilen MUSS in Übereinstimmung mit den entsprechenden
Vorschriften erfolgen. Einheiten MÜSSEN bei einer
Einrichtung
Wiederverwendung,
spezialisiert ist.
13 Technische Daten
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der
regionalen Website Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar auf dem Daikin Business Portal (Authentifizierung
erforderlich).
13.1 Schaltplan
13.1.1 Vereinheitlichte Schaltplan-Legende
-
2
Informationen zu den Teilen und die Nummerierung entnehmen Sie
bitte dem Elektroschaltplan auf der Einheit. In der Übersicht unten
- wird durch "*" die Nummerierung jedes Teils im Teilecode
2
× dargestellt, und zwar in Form arabischer Ziffern in aufsteigender
Folge.
Symbol Bedeutung
Hauptschalter
Anschluss
,
Konnektor
Erde
Bauseitige
Verkabelung
Sicherung
Inneneinheit
INDOOR
Außeneinheit
OUTDOOR
Fehlerstrom-
Schutzschalter
Symbol Farbe
BLK Schwarz
BLU Blau
aufbereitet werden, die
Recycling und Wiederverwertung
Symbol Bedeutung
Schutzerde
Störfreie Erdung
Schutzerde
(Schraube)
A
Gleichrichter
,
Relais-Anschluss
Kurzschlussstecker
Anschluss
Anschlussleiste
Drahtklammer
Heizgerät
Symbol Farbe
ORG Orange
PNK Rosa
3AMXF-A9, 3AMXM-N9, 3MXF-A9
R32 Split-Baureihen
3P774208-1 – 2024.05
