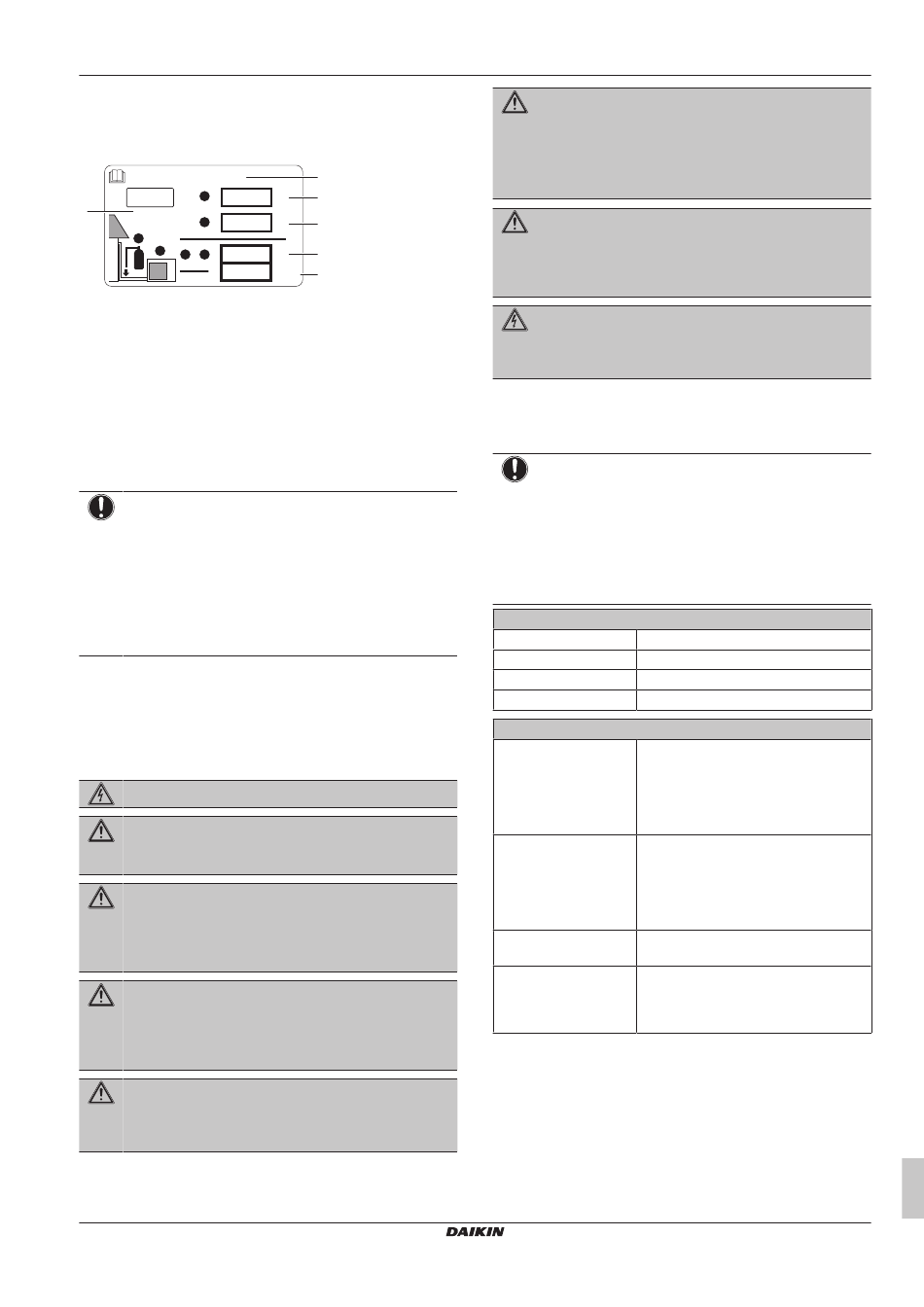

Daikin 3AMXF52A2V1B9 Installationsanleitung Seite 13

6.5 Etikett für fluorierte Treibhausgase
anbringen
1 Füllen Sie den Aufkleber wie folgt aus:
Contains fluorinated greenhouse gases
RXXX
1 =
f
GWP: XXX
2 =
2
1
+
1 2
=
GWP × kg
=
1000
a Wenn mit der Einheit ein mehrsprachiger Aufkleber mit
dem Hinweis auf fluorierte Treibhausgase mitgeliefert
worden ist (siehe Zubehör), das Etikett in der
entsprechende Sprache abziehen und dieses oben auf a
aufkleben.
b Werksseitige Kältemittelfüllung: siehe Typenschild der
Einheit
c Zusätzliche eingefüllte Kältemittelmenge
d Menge der gesamten Kältemittelfüllung
e Menge der Treibhausgase der Kältemittel-
Gesamtfüllmenge, angegeben als Tonnen CO
Äquivalent.
f GWP = Global Warming Potential
(Erderwärmungspotenzial)
HINWEIS
Die Gesetze zu Treibhausgasen erfordern, dass die
Kältemittel-Füllmenge der Einheit sowohl in Gewicht als
auch in CO -Äquivalent angegeben wird.
2
Formel zur Berechnung
Äquivalents in Tonnen: GWP-Wert des Kältemittels ×
Gesamtkältemittelfüllung [in kg] / 1000
Benutzen Sie den auf dem Etikett zur Kältemittelfüllung
angegebenen GWP-Wert.
2 Befestigen Sie den Aufkleber
Außeneinheit in der Nähe der Gas- und Flüssigkeits-
Absperrventile.
7 Elektroinstallation
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Für Stromversorgungskabel IMMER mehradrige Kabel
verwenden.
WARNUNG
Verwenden Sie einen allpoligen Ausschalter mit einer
Kontakttrennung von mindestens 3 mm, der bei einer
Überspannungssituation der Kategorie III die komplette
Trennung gewährleistet.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend qualifizierten
werden, um Gefährdungsrisiken auszuschließen.
WARNUNG
Die Stromversorgung
anschließen. Es besteht
Brandgefahr.
3AMXF-A9, 3AMXM-N9, 3MXF-A9
R32 Split-Baureihen
3P774208-1 – 2024.05
a
kg b
kg
c
d
kg
e
tCO eq
2
-
2
der Menge des CO
2
an der Innenseite der
Fachkraft ausgewechselt
NICHT an der Inneneinheit
sonst Stromschlag- oder
WARNUNG
▪ Im Inneren des Produkts KEINE vor Ort gekauften
elektrischen Teile verwenden.
▪ Die Stromversorgungsleitung für die Kondensatabfluss-
Pumpe usw. NICHT von der Klemmleiste abzweigen.
Es besteht sonst Stromschlag- oder Brandgefahr.
WARNUNG
Achten Sie darauf, dass sich Verbindungskabel nicht in
unmittelbarer
Kupferrohren befinden, weil solche Rohre sehr heiß
werden können.
GEFAHR: STROMSCHLAGGEFAHR
Alle elektrischen
werden über den Netzanschluss mit Strom versorgt. Die
Teile NICHT mit bloßen Händen berühren.
7.1 Technische Daten von elektrischen
Leitungen
HINWEIS
Wir empfehlen die Verwendung massiver (1-adriger)
Drähte. Werden Litzen verwendet, die Litzen leicht
verdrillen, um die Enden des Leiters zu vereinigen, um ihn
direkt für die Anschlussklemme passend zu haben oder
um ihn in einen runden Crimpanschluss einzusetzen.
Einzelheiten sind in den "Leitlinien zum Anschließen von
-
Elektrokabeln"
beschrieben.
Stromversorgung
Elektrische Spannung
Frequenz
Phase
Aktuell
Komponenten
Stromversorgungskabel
Verbindungskabel
(innen↔außen)
Empfohlener
Hauptschalter
Erdschluss-
Hauptschalter/
Fehlerstrom-
Hauptschalter
Die elektrische Ausstattung muss EN/IEC 61000-3-12 entsprechen,
der europäischen/internationalen technischen Norm für die Grenzen
von Oberschwingungsstrom,
Niederspannungssystemen
Eingangsströmen von >16 A und ≤75 A pro Phase.
7.2 Anschluss der elektrischen
Leitungen an das Außengerät
1 Die Schaltkastenabdeckung entfernen (1 Schraube).
7 Elektroinstallation
Nähe von nicht-thermoisolierten
Teile (einschließlich Thermistoren)
in der Referenz für Installateure
220~240 V
50 Hz
1~
16,3 A
MUSS den vor Ort geltenden
gesetzlichen Vorschriften entsprechen
3-adriges Kabel
Kabelstärke basierend auf der
Stromstärke, aber mindestens 2,5 mm
Verwenden Sie nur harmonisierte Kabel,
die doppelt isoliert und für die jeweilige
Spannung geeignet sind
4-adriges Kabel
Minimum Größe 1,5 mm
20 A
MUSS den vor Ort geltenden
gesetzlichen Vorschriften entsprechen
erzeugt von an öffentlichen
angeschlossenen Anlagen
Installationsanleitung
2
2
mit
13
