Konfiguration
Melder vom Meldersockel lösen.
1.
SMX5000 und Melder mit Verbindungskabel verbinden:
2.
ACHTUNG! Beschädigung der Stiftleiste durch falsche Ausrichtung des
Steckers möglich.
Stecker so in die Stiftleiste stecken, dass dessen Nase in die Nut an der Stift-
leiste einfasst.
● Stecker am einen Ende des Kabels vorsichtig in den passenden Anschluss
an der Oberseite des SMX5000 stecken.
● Stecker am anderen Ende vorsichtig in die Stiftleiste an der Unterseite des
Meldersockels stecken.
ð Das SMX5000 schaltet sich bei Verbindung zum Melder automatisch ein
und die Power-LED leuchtet grün.
Batterien entladen. Batterien austauschen.
Die Anzeige wird vom angeschlossenen Melder gesteuert und variiert entspre-
3.
chend des Meldertyps und dessen Softwareversion. Im Display erscheint kurz-
zeitig die Begrüßungs- und anschließend die Ausgangsanzeige.
Das Display hat drei Zeilen mit je 12 Zeichen. Beim Einschalten des Melders
werden für kurze Zeit alle Segmente des LCD-Displays angesteuert. Über-
prüfen, ob einzelne Segmente ausgefallen sind. Wenn dies der Fall ist: Ser-
vicegerät vom Kundendienst prüfen lassen oder ersetzen.
Die Ausgangsanzeige mit [Enter] bestätigen, um zur Hauptmenüauswahl zu
4.
gelangen.

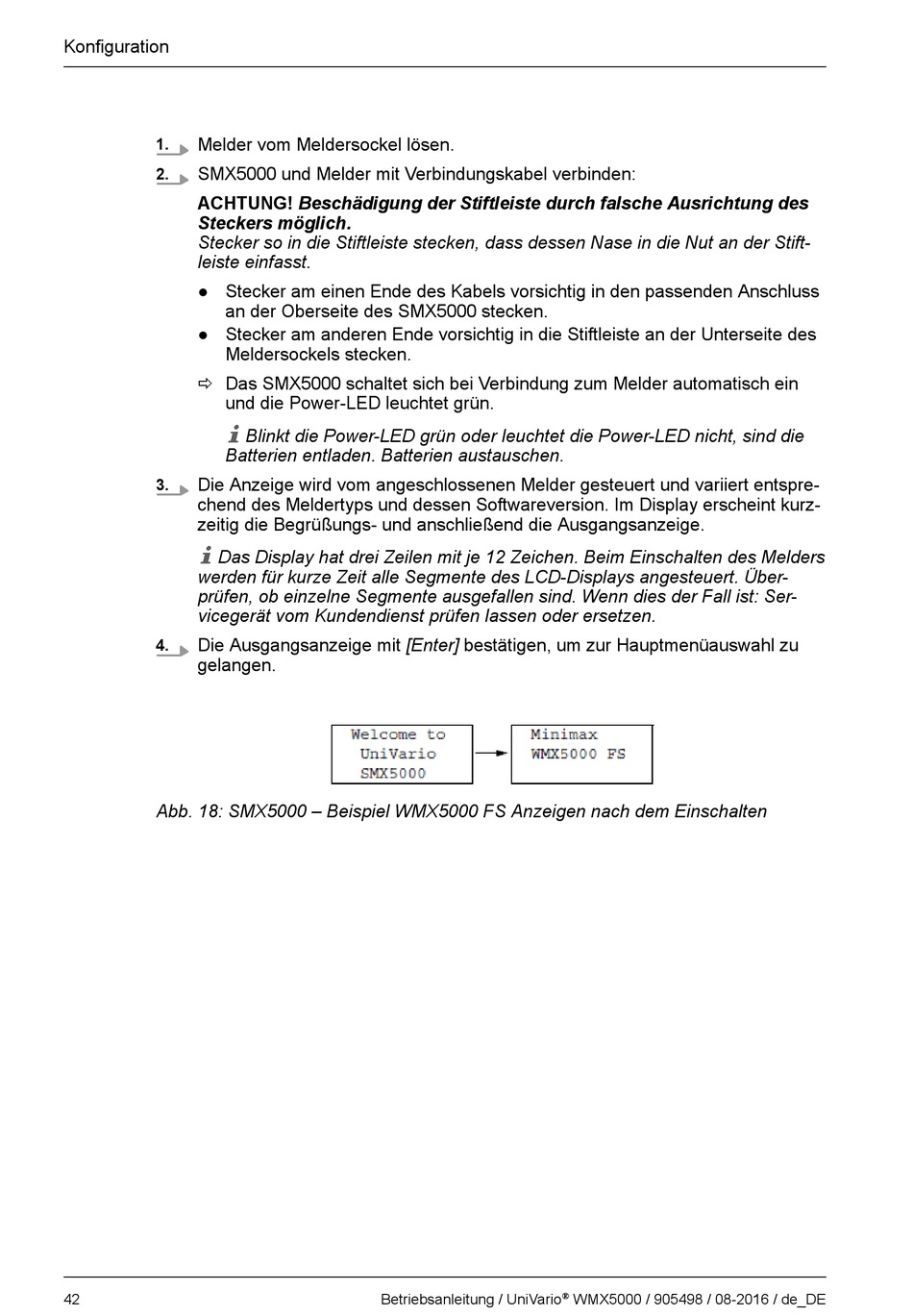

Abb. 18: SMX5000 – Beispiel WMX5000 FS Anzeigen nach dem Einschalten
42
Blinkt die Power-LED grün oder leuchtet die Power-LED nicht, sind die
Betriebsanleitung / UniVario
®
