3

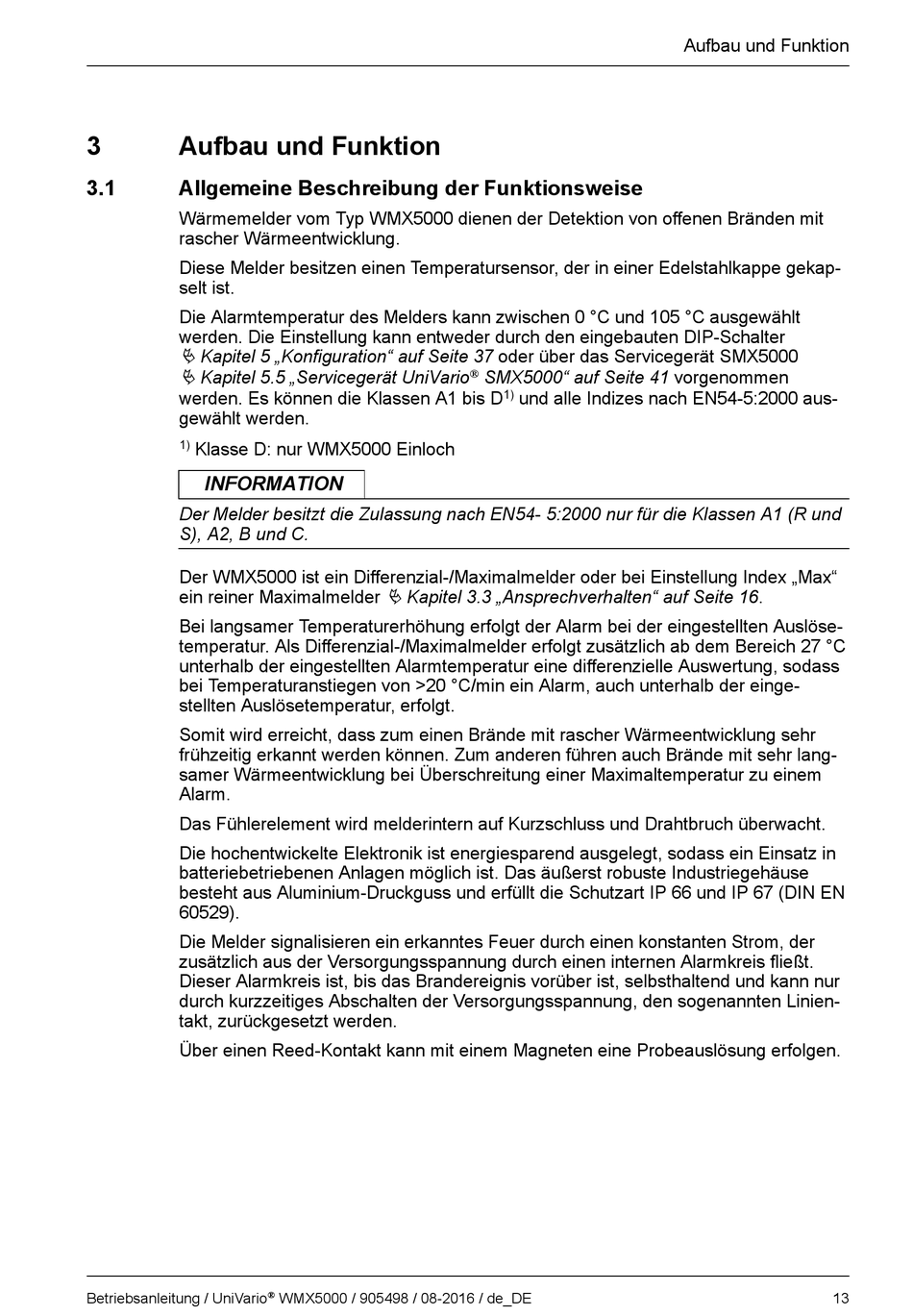

Aufbau und Funktion
3.1
Allgemeine Beschreibung der Funktionsweise
Wärmemelder vom Typ WMX5000 dienen der Detektion von offenen Bränden mit
rascher Wärmeentwicklung.
Diese Melder besitzen einen Temperatursensor, der in einer Edelstahlkappe gekap-
selt ist.
Die Alarmtemperatur des Melders kann zwischen 0 °C und 105 °C ausgewählt
werden. Die Einstellung kann entweder durch den eingebauten DIP-Schalter
Ä Kapitel 5 „Konfiguration" auf Seite 37 oder über das Servicegerät SMX5000
Ä Kapitel 5.5 „Servicegerät UniVario
werden. Es können die Klassen A1 bis D
gewählt werden.
1)
Klasse D: nur WMX5000 Einloch
INFORMATION
Der Melder besitzt die Zulassung nach EN54- 5:2000 nur für die Klassen A1 (R und
S), A2, B und C.
Der WMX5000 ist ein Differenzial-/Maximalmelder oder bei Einstellung Index „Max"
ein reiner Maximalmelder
Bei langsamer Temperaturerhöhung erfolgt der Alarm bei der eingestellten Auslöse-
temperatur. Als Differenzial-/Maximalmelder erfolgt zusätzlich ab dem Bereich 27 °C
unterhalb der eingestellten Alarmtemperatur eine differenzielle Auswertung, sodass
bei Temperaturanstiegen von >20 °C/min ein Alarm, auch unterhalb der einge-
stellten Auslösetemperatur, erfolgt.
Somit wird erreicht, dass zum einen Brände mit rascher Wärmeentwicklung sehr
frühzeitig erkannt werden können. Zum anderen führen auch Brände mit sehr lang-
samer Wärmeentwicklung bei Überschreitung einer Maximaltemperatur zu einem
Alarm.
Das Fühlerelement wird melderintern auf Kurzschluss und Drahtbruch überwacht.
Die hochentwickelte Elektronik ist energiesparend ausgelegt, sodass ein Einsatz in
batteriebetriebenen Anlagen möglich ist. Das äußerst robuste Industriegehäuse
besteht aus Aluminium-Druckguss und erfüllt die Schutzart IP 66 und IP 67 (DIN EN
60529).
Die Melder signalisieren ein erkanntes Feuer durch einen konstanten Strom, der
zusätzlich aus der Versorgungsspannung durch einen internen Alarmkreis fließt.
Dieser Alarmkreis ist, bis das Brandereignis vorüber ist, selbsthaltend und kann nur
durch kurzzeitiges Abschalten der Versorgungsspannung, den sogenannten Linien-
takt, zurückgesetzt werden.
Über einen Reed-Kontakt kann mit einem Magneten eine Probeauslösung erfolgen.
Betriebsanleitung / UniVario
Ä Kapitel 3.3 „Ansprechverhalten" auf Seite 16.
®
WMX5000 / 905498 / 08-2016 / de_DE
®
SMX5000" auf Seite 41 vorgenommen
1)
und alle Indizes nach EN54-5:2000 aus-
Aufbau und Funktion
13
