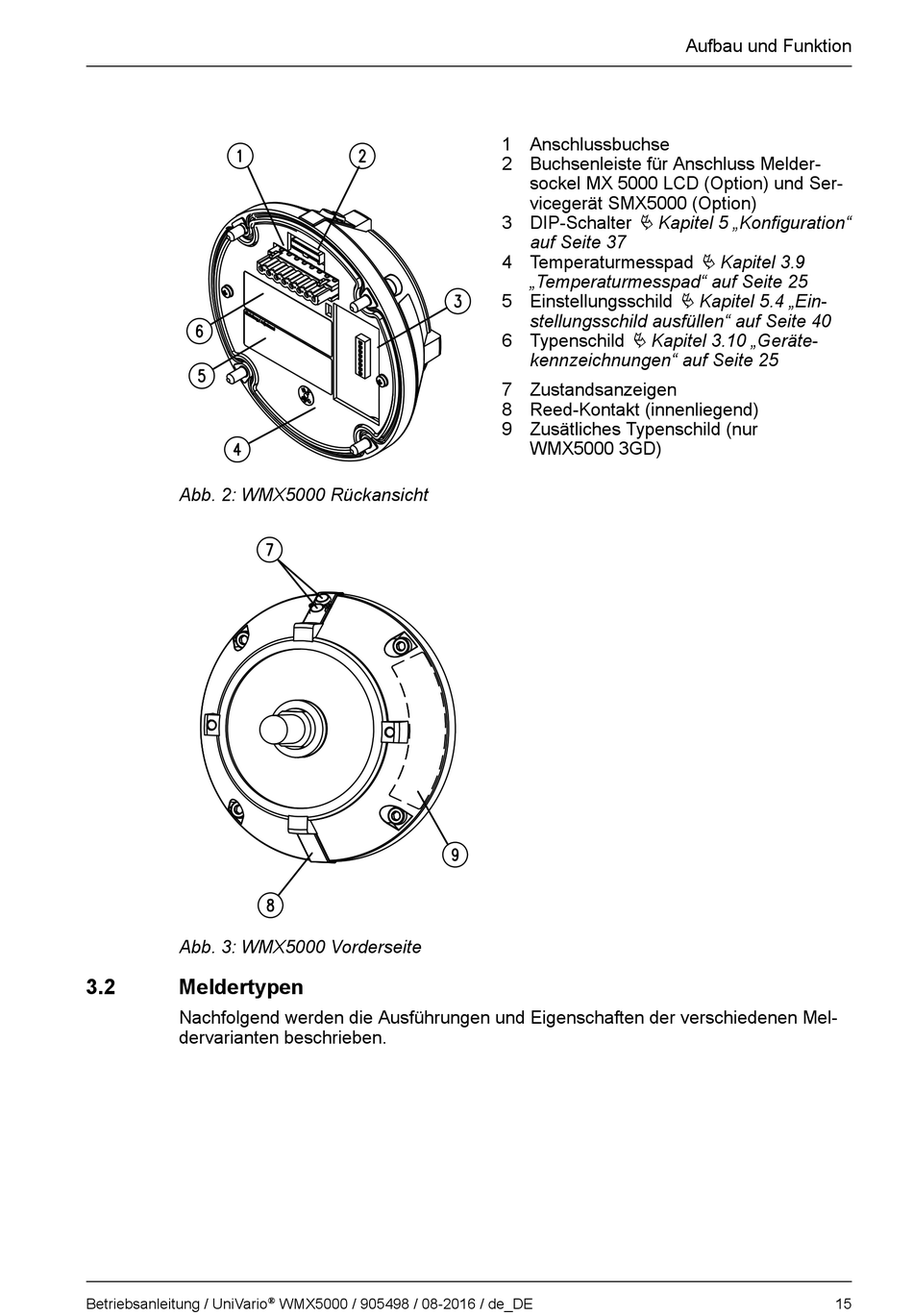

Abb. 2: WMX5000 Rückansicht
Abb. 3: WMX5000 Vorderseite
3.2
Meldertypen
Nachfolgend werden die Ausführungen und Eigenschaften der verschiedenen Mel-
dervarianten beschrieben.
Betriebsanleitung / UniVario
®
WMX5000 / 905498 / 08-2016 / de_DE
1 Anschlussbuchse
2 Buchsenleiste für Anschluss Melder-
sockel MX 5000 LCD (Option) und Ser-
vicegerät SMX5000 (Option)
Ä Kapitel 5 „Konfiguration"
3 DIP-Schalter
auf Seite 37
4 Temperaturmesspad
„Temperaturmesspad" auf Seite 25
5 Einstellungsschild
stellungsschild ausfüllen" auf Seite 40
6 Typenschild
Ä Kapitel 3.10 „Geräte-
kennzeichnungen" auf Seite 25
7 Zustandsanzeigen
8 Reed-Kontakt (innenliegend)
9 Zusätliches Typenschild (nur
WMX5000 3GD)
Aufbau und Funktion
Ä Kapitel 3.9
Ä Kapitel 5.4 „Ein-
15
