Einstellungen; Raid Modus Einstellen - Fantec QB-X8US3R Bedienungsanleitung

Einstellungen

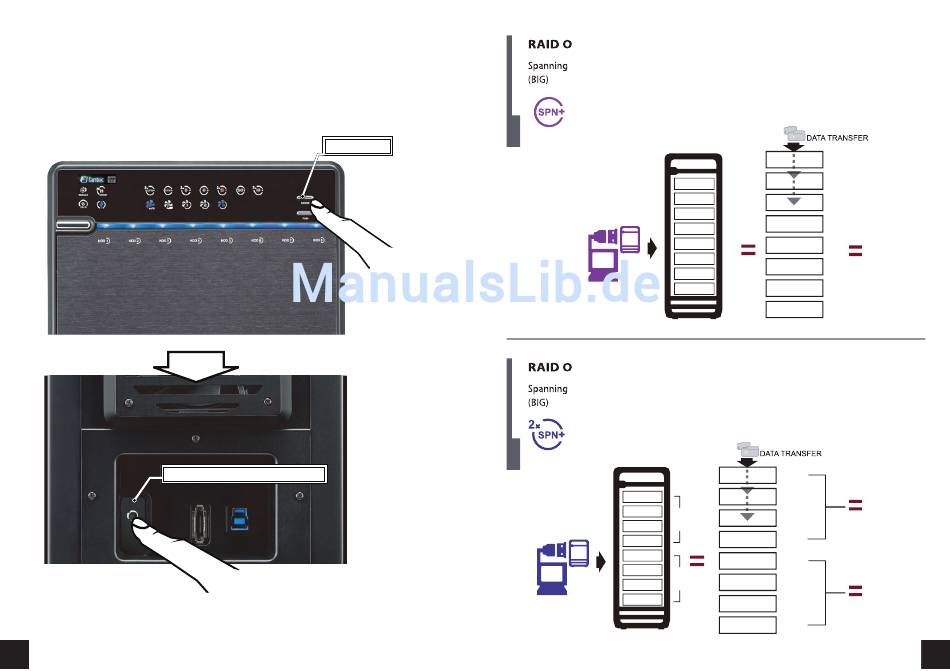

RAID Modus Einstellung
Schalten Sie das Gerät an und halten Sie den MODE Taster für ca. 3 Sekunden gedrückt, bis die
LED blinkt. Drücken Sie diesen Taster erneut, um den gewünschten RAID Modus einzustellen.
RAID Modus Bestätigungstaste
Nach der RAID-Auswahl HALTEN Sie die Bestätigungstaste auf der Rückseite
gedrückt, bis das Gerät ausschaltet.
5 5
Mode Taster
Spanning verbindet mehrere Laufwerke zu einem großen virtuellen
Laufwerk und umgeht damit die physische Begrenzung einzeln
angeschlossener Festplatten. Die Daten werden
fortlaufend von HDD1 bis HDD8 geschrieben (siehe Grafik).
Bei Ausfall einer Festplatte sind jedoch alle Daten verloren.
Hinweis: Ihr Computer erkennt 1 Festplatte.
HDD 1
HDD 2
HDD 1
HDD 2
HDD 3
HDD 3
HDD 4
HDD 4
HDD 5
HDD 5
HDD 6
HDD 6
HDD 7
HDD 7
HDD 8
HDD 8
2x Spanning verbindet jeweils 4 Laufwerke zu 2 großen virtuellen
Laufwerken und umgeht damit die physische Begrenzung einzeln
angeschlossener Festplatten. Die Daten werden fortlaufend von
HDD 1-4 und HDD 5-8 geschrieben (siehe Grafik). Bei Ausfall einer
Festplatte sind alle Daten des betreffenden RAID 0-Verbunds verloren.
Hinweis: Ihr Computer erkennt 2 Festplatten.
HDD 1 3TB
3TB
HDD 2
HDD 1
HDD 2
3TB
Layer 1 HDD 3
HDD 3
3TB
HDD 4
HDD 4
HDD 5
3TB
HDD 5
HDD 6
Layer 2
3TB
HDD 6
HDD 7
HDD 8
3TB
HDD 7
3TB
HDD 8
3TB
3TB
3TB
3TB
3TB
24TB
3TB
3TB
3TB
12TB
12TB
