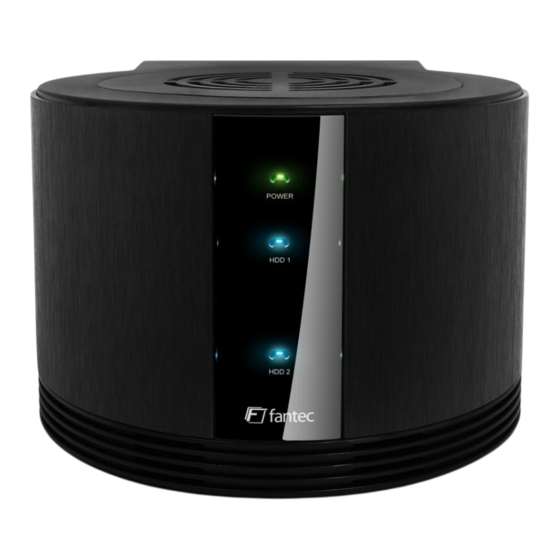

- Seite 1 FANTEC SQ-X2RU3e 2 x 3,5" SATA HDD USB3.0 eSATA Bedienungsanleitung Wichtig: Beim ändern des RAID-Modus werden alle Daten gelöscht. Sichern Sie die Festplatte(n), bevor Sie den RAID-Modus umstellen.
-
Seite 2: Technische Details
1. Lieferumfang - 1x Bedienungsanleitung - 1x 2-Fach Festplattengehäuse - 2x Festplatteneinschub - 2x Schrauben - 1x USB3.0 Kabel - 1x eSATA-Kabel - 1x Netzteil 2. Technische Details - eSATA und USB3.0 Anschluss (kompatibel mit USB2.0 und USB1.1) - Automatische Energiesparfunktion wenn der PC Ausgeschaltet wird. - 25 % geringere Leistungsaufnahme mit Green Power Design - 33 % geringere Temperatur der Festplatte dank 80 mm Lüfter und intelligentem Ventilationsdesign... -
Seite 3: Informationen Zum Gerät
Informationen zum Gerät Hardware Überblick Netzteileingang Anschluss für das mitgelieferte Netzteil - 12 V DC, 100-240 V AC, 50-60 Hz PC-Anschluss USB 3.0 USB 3.0 Kabel an Computer anschließen eSATA eSATA Kabel an Computer anschließen Hinweis: Bei gleichzeitigem Anschluss von eSATA und USB3.0 am PC erkennt der PC eSATA. Lüftersteuerung Drehregler Mit dem Drehregler stellen Sie die Lüfterdrehzahl ein... - Seite 4 Front- / Rückansicht Status-LED HDD1-LED HDD2-LED Verriegelung Festplatteneinschub Ein-/Ausschalter Netzteilanschluss (DC 12 V) eSATA USB3.0 RAID-Umschalter Reset Drehzahlregler Lüfter...
-
Seite 5: Hardware-Installation
4. Hardware-Installation Schritt 1: Schieben Sie die Verriegelung nach links, um den Festplatteneinschub zu entriegeln. Schritt 2: Nehmen Sie den Festplatteneinschub heraus. - Seite 6 Schritt 3: Kleben Sie das Polsterkissen innen in der Mitte des Festplatteneinschubs an, falls Ihre Festplatte etwas kürzer ist. Schritt 4: Verbinden Sie die Festplatte mit dem Festplatteneinschub und schrauben Sie sie mit jeweils einer Schraube pro Seite an. Ziehen Sie die Schrauben fest an, damit der Festplatteneinschub und die Festplatte sicher miteinander verbunden sind.
- Seite 7 Schritt 5: Schieben Sie den Festplatteneinschub wieder in das Gehäuse. Schritt 6: Schieben Sie die Verriegelung nach rechts, um den Festplatteneinschub zu verriegeln.
-
Seite 8: Raid-Einstellungen
5. RAID-Einstellungen Sie können mit dem FANTEC SQ-X2RU3e, die unten beschriebenen Raid Varianten einstellen. Das SQ-X2RU3e erstellt aus den 2 pysikalischen Laufwerken ein Virtuelles Laufwerk. Dieses wird von dem Raidgehäuse verwaltet. Das virtuelle Laufwerk wird am Windows Computer als „Volume“ angezeigt. Dank des virtuellen Laufwerks können Sie in dem FANTEC SQ-X2RU3e ein Raid erstellen, auch mit verschiedenen Festplatten Modellen. - Seite 9 Wenn Sie das Gerät an USB anschließen, werden beide Laufwerke angezeigt. Wie in der Grafik zu erkennen, wird aus Festplatte A und B jeweils ein Laufwerk erstellt. Datenträger B Datenträger A Datenträger A Datenträger B FANTEC SQ-X2RU3e FANTEC SQ-X2RU3e Port 0 Port 1 Port 0 Port 1 Laufwerk B...
- Seite 10 Wie in der Grafik zu erkennen, wird aus Festplatte A und B ein großes virtuelles Laufwerk erzeugt, das in seiner Speicherkapazität der Summe beider Festplattengrößen entspricht. 500 GB 1000 GB FANTEC SQ-X2RU3e FANTEC SQ-X2RU3e Port 0 Port 1 Port 0...
-
Seite 11: Raid 0 (Striping)
Modus der Leistungssteigerung geopfert. Wie in der Grafik zu erkennen, wird aus Festplatte A und B ein großes virtuelles Laufwerk erzeugt, das in seiner Speicherkapazität der Summe beider Festplattengrößen entspricht. RAID0 RAID0 500 GB 500 GB FANTEC SQ-X2RU3e FANTEC SQ-X2RU3e Port 0 Port 1 Port 0 Port 1 Drive A... -
Seite 12: Raid 1 (Mirroring)
Abschluss der Wiederherstellung ein. Wie in der Grafik zu erkennen, wird aus Festplatte A und B ein virtuelles Laufwerk erzeugt, das in seiner Speicherkapazität der Festplattengrößen der kleineren Festplatte entspricht. RAID1 RAID1 250 GB 250 GB FANTEC SQ-X2RU3e FANTEC SQ-X2RU3e Port 0 Port 1 Port 0 Port 1 Laufwerk A... -
Seite 13: Festplatten-Formatierung
6. Festplatten-Formatierung SCHRITT 1: Rechtsklicken Sie auf „Arbeitsplatz“ und wählen Sie „Verwalten“. SCHRITT 2: Wählen Sie „Datenträgerverwaltung“, Ihre externe Festplatte wird als „Nicht zugeordnet“ angezeigt. Beispiel: 250 GB und 750 GB Festplatte. JBOD MODE (Single) Laufwerk 1: 232,88 GB Laufwerk 2: 698,63 GB... - Seite 14 Big MODE Laufwerk 1: Kapazität = 232,88+698,63 => 931,52 RAID 0 MODE Laufwerk 1: Kapazität = 232,88 x 2 > 465,77 (GB)
- Seite 15 RAID 1 MODE Laufwerk 1: Kapazität = 232,88 = 232,88 (GB) SCHRITT 3: Rechtsklicken Sie auf den markierten Block und wählen Sie „ Laufwerk initialisieren“.
- Seite 16 SCHRITT 4: Klicken Sie auf „OK“, um die Festplatte zu initialisieren. SCHRITT 5: Rechtsklick auf den Block „Nicht zugeordnet“ und wählen Sie „Neue Partition“.
- Seite 17 SCHRITT 6: Der „Assistent Neue Partition“ wird angezeigt. Folgen Sie den Anleitungen auf dem Bildschirm. SCHRITT 7: Nach Beendigung der Partitionierung wird die externe Festplatte als „Neuer Datenträger“ erkannt.
- Seite 18 SCHRITT 8: Doppelklicken Sie auf „Arbeitsplatz“. Der neue Datenträger wird auf Ihrem PC angezeigt. Laufwerk initialisieren Eine neue Festplatte muss initialisiert werden. Rechts unten wird „Nicht zugeordnet“ angezeigt. Die Anzeige „Nicht initialisiert“ wird rechts angezeigt. Die Festplatte muss auf „Online“ eingestellt werden, bevor sie partitioniert und formatiert werden kann.
- Seite 19 1. Rechtsklick auf das Feld „Nicht initialisiert“, um das nachstehende Datenträger- Initialisierungsmenü anzuzeigen. Wählen Sie „Datenträger initialisieren“ und folgen Sie den Schritten der Initialisierungsanleitung, um die Initialisierung des Datenträgers zu beenden. Hinweis: Windows Vista und 7 erfragen den zu erstellenden Datenträgertyp, „MBR“ oder „GPT“.
-
Seite 20: Weitere Hinweise
HDD-Modus Ein Reset ist immer notwendig wenn Sie einen neuen Raid Modus einstellen. Dazu muss das muss das FANTEC SQ-X2RU3e eingeschaltet sein und mit dem Computer verbunden sein. Erstellen Sie ein Backup, bevor Sie den HDD-Modus ändern, da eine Neuformatierung der Festplatte immer erforderlich ist. - Seite 21 USB- und eSATA-Konnektivität Der USB3.0 Port ist kompatibel mit USB2.0. Der eSATA Host am PC muss die Port-Multiplier Funktion unterstützen, um in dem Normal Mode (Single) mit 2 Festplatten korrekt anzuzeigen. Unterstützt der eSATA Host am PC nicht die Hot-Swap Plug and Play-Funktion, so gehen Sie wie folgt vor: a.
