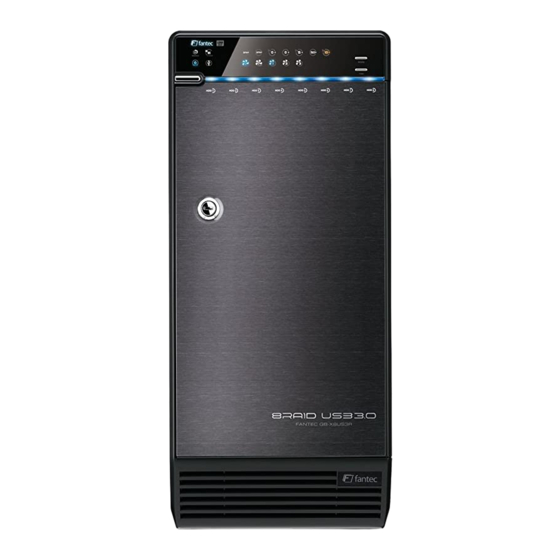

Fantec QB-X8US3R Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Fantec Anleitungen
  4. PC-Komponenten
  5. QB-X8US3R
  6. Bedienungsanleitung

Fantec QB-X8US3R Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

8-BAY RAID ENCLOSURE
Inhalt
Model: QB-X8US3R
Deutsch
LED Displaystatus
Mac O.S. 10.5
Referenzen
weitere Hinweise
Bitte besuchen Sie unsere Webseite für weitere Informationen unter:
http://www.fantec.de
Wenn Sie Fragen oder Hilfe zu diesem Gerät benötigen,
besuchen Sie unser Info und Support Forum unter:
http://www.fantec-forum.de/
1 - 4
5 - 10
11 - 15
16 - 20
16 - 18
19 - 20
21 - 24

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fantec QB-X8US3R

Inhaltszusammenfassung für Fantec QB-X8US3R

  • Seite 1: Inhaltsverzeichnis

    Inhalt Model: QB-X8US3R Überblick 1 - 4 Deutsch 8-BAY RAID ENCLOSURE LED Anzeige Einstellungen 5 - 10 RAID Modus Einstellen LED Displaystatus 11 - 15 Initialisierung 16 - 20 16 - 18 Windows Vista (32 / 64 bit) / Windows 7 (32 / 64 bit) 19 - 20 Mac O.S.

  • Seite 2: Überblick

    Überblick Beschreibung QB-X8US3R LED-Anzeige Frontblende 1. Ein/Aus Schalter Zum Ausschalten 3 Sekunden gedrückt halten. Diese Funktion verhindert ein versehentliches Ausschalten. 2. eSATA Benutzung / Zugriff 3. Rebuild Wiederherstellung 4. Blau Eingeschaltet Orange Schlafmodus 5. HDD1 Fehler Fehleranzeige für die Festplatten 1 - 8 6.

  • Seite 3: Rückseite

    Rückseite Innenansicht Beschreibung Beschreibung 1. Lüfter 1. HDD1 Fehler 5. HDD5 Fehler 2. RAID-Modus Bestätigungstaste 2. HDD2 Fehler 6. HDD6 Fehler 3. eSATA Port 3. HDD3 Fehler 7. HDD7 Fehler 4. USB 3.0 / USB 2.0 Port 4. HDD4 Fehler 8.

  • Seite 4: Einstellungen

    Spanning verbindet mehrere Laufwerke zu einem großen virtuellen Einstellungen Laufwerk und umgeht damit die physische Begrenzung einzeln angeschlossener Festplatten. Die Daten werden RAID Modus Einstellung fortlaufend von HDD1 bis HDD8 geschrieben (siehe Grafik). Bei Ausfall einer Festplatte sind jedoch alle Daten verloren. Schalten Sie das Gerät an und halten Sie den MODE Taster für ca.
  • Seite 5 Bei RAID 5 mit verteilter Parität arbeiten die Laufwerke unabhängig Striping verbindet mehrere Laufwerke zu einem großen virtuellen voneinander und die Paritätsblöcke werden über alle Platten verteilt Laufwerk als eine logische Einheit. Die Daten werden parallel auf alle Striping mit gespeichert.
  • Seite 6 Ein RAID-50-Verbund besteht aus einem RAID-0-Array, welches aus RAID 10 ist eine Kombination aus RAID 0 Striping und RAID 1 Spiegelung. 2 striped RAID 5 besteht. RAID 50 bietet die höchste Ebene der Hinweis: Ihr Computer erkennt 2 Festplatten. Striping mit Redundanz und Leistung.

  • Seite 7: Led-Anzeigen

    LED Anzeigen LED Anzeigen Modus LED Anzeigen Modus LED Anzeigen Wird eine der HDD1 ~ HDD8 vom PC erkannt, leuchtet Wird eine der HDD1 ~ HDD8 vom PC erkannt, leuchtet RAID 0 RAID 0 HDD1 ~ HDD8 blau / aktiv. HDD1 ~ HDD8 blau / aktiv.
  • Seite 8 LED Anzeigen LED Anzeigen Modus LED Anzeigen Modus LED Anzeigen Wird eine der HDD1 ~ HDD8 vom PC erkannt, leuchtet Wird eine der HDD1 ~ HDD8 vom PC erkannt, leuchtet RAID 5 RAID 50 HDD1 ~ HDD8 blau / aktiv. HDD1 ~ HDD8 blau / aktiv.

  • Seite 9: Initialisierung

    LED Anzeigen INITIALISIERUNG Modus LED Anzeigen Windows Vista (32 / 64 bit) / Windows 7 (32 / 64 bit) Wenn Sie unformatierte Festplatten verwenden, Wird eine der HDD1 ~ HDD8 vom PC erkannt, leuchtet RAID 10 müssen diese zunächst initialisiert werden. HDD1 ~ HDD8 blau / aktiv.

  • Seite 10: Windows Vista (32 / 64 Bit) / Windows 7 (32 / 64 Bit)

    Unter Windows Vista / Windows 7 und einer Gesamtkapazität von mehr als 16 TB, Aktivieren Sie GPT, wenn die Gesamtkapazität 2TB übersteigt. wird dringend empfohlen, beim Formatieren die Auswahl „Größe der Zuordnungseinheiten“ auf 8192 einzustellen. Weitere Informationen zur Cluster-Zuordnung finden Sie unter: http://support.microsoft.com/kb/302873 Clustergröße Maximale NTFS-Volume Size (Bytes RAW) 2,199,023,255,040 (2TB)

  • Seite 11: Mac O

    Mac O.S. 10.5 3. Wählen Sie das Laufwerk aus. 1. Gehen Sie in das Festplattendienstprogramm. 4. Formatierung abgeschlossen 2. Festplatte initialisieren. Hinweis: Die Anzahl der HDD-Symbole ist vom jeweiligen RAID-Modus abhängig Mac O.S. 10.5 Mac O.S. 10.5...
  • Seite 12 12. Wenn Sie das USB oder eSATA Kabel entfernen, schaltet das FANTEC QB-35US3R automatisch in den Schlaf-Modus. 16. Wenn die Initialisierung des FANTEC QB-35US3R zu lange dauert, prüfen Sie bitte, ob die 13. Wenn der Lüfter zu laut geworden ist, schalten Sie bitte das Gerät aus und öffnen Sie die Festplatten korrekt eingelegt sind oder aktualisieren Sie die Treiber Ihres eSATA Controllers.

  • Seite 13: Sicherheitshinweise

    Bitte besuchen Sie unsere Webseite für weitere Informationen unter: Unterstützt USB 1.0 (Low Speed 1.5Mbit/s), USB 1.1 (Full speed 12Mbit/s), USB 2.0 http://www.fantec.de (High Speed 480Mbit/s), USB 3.0 (Super Speed 5Gbit/s), eSATA (1.5~3.0Gbit/s) Für Fragen oder Hilfe zu diesem Gerät, besuchen Sie unser Info und Support Forum unter:...
