Verwandte Anleitungen für Fantec DB-R35DUS
Inhaltszusammenfassung für Fantec DB-R35DUS

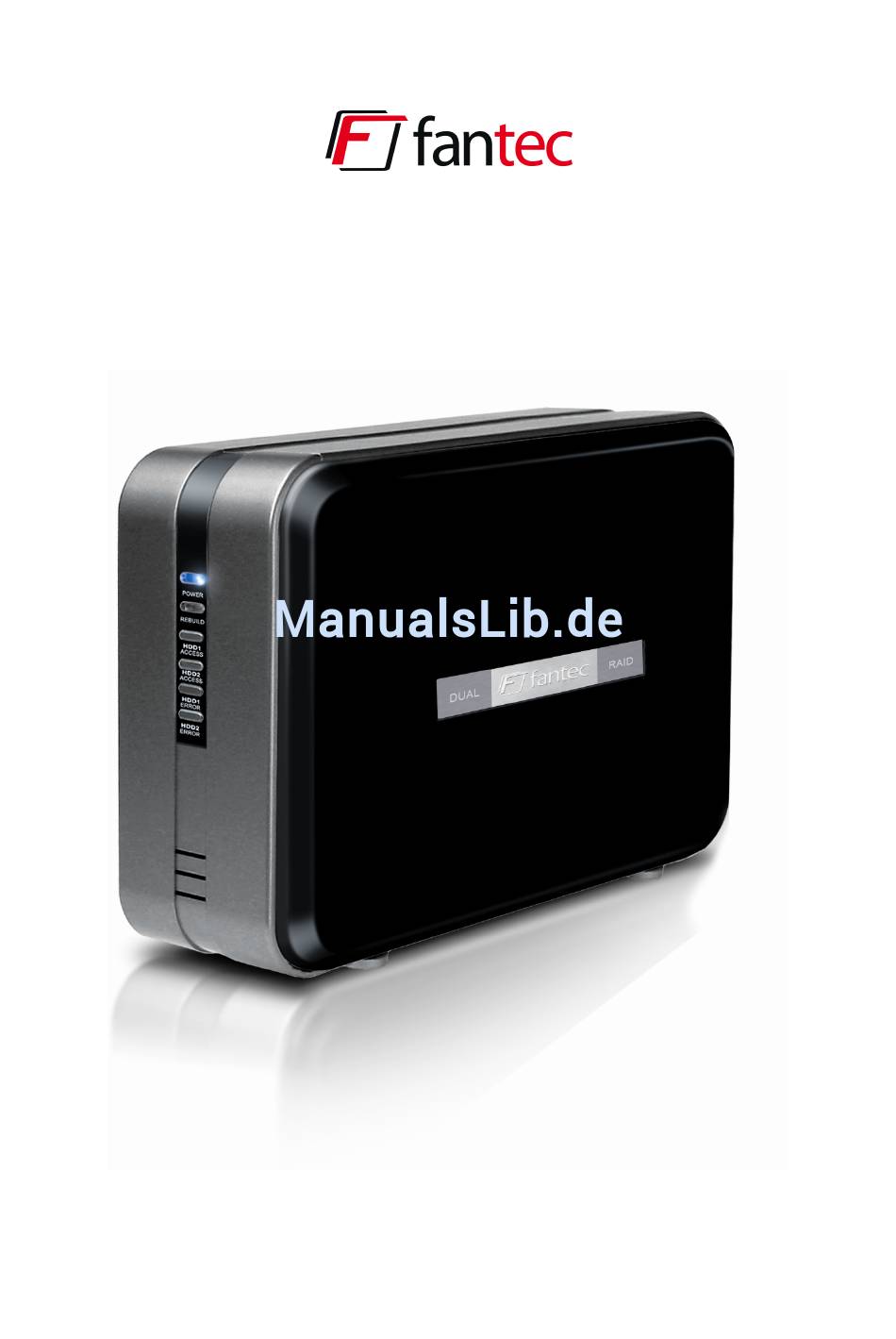

- Seite 1 DB-R35DUS Benutzer Handbuch Deutsch...
- Seite 2 Detail Ansicht: Front Ansicht: 1. Power Anzeige 2. Wiederherstellung Anzeige 3. HDD1 Zugriffanzeige 4. HDD2 Zugriffsanzeige 5. HDD1 Fehleranzeige 6. HDD2 Fehleranzeige 7. Belüftung Rück Ansicht: 1. Power Schalter 2. Stromversorgung 3. USB 2.0 Port 4. Lüfter...
- Seite 3 RAID Mode aktiviert ist werden alle Daten formatiert. Für die erste Benutzung installieren Sie bitte eine Festplatte und schalten Sie danach die Stromversorgung des DB-R35DUS ein. Warten Sie, bis die Fehler-Indikator Lampe der zweiten Festplatte aufleuchtet. Das System hat die erste Festplatte als Hauptfestplatte erkannt. Schalten Sie die Stromversorgung aus des DB-R35DUS aus.
- Seite 4 Systemanforderungen: • Minimum Intel Pentium III CPU 500MHz, 128MB RAM • USB 1.1 ausgerüsteter PC; Win2000, Win XP, Vista • USB 2.0 ausgerüsteter PC; Win2000, Win XP, Vista Mac Anforderungen • Minimum Apple G3 Prozessor (G4 für 1394b), 128MB RAM •...
- Seite 5 Festplatten Einbau Um die Abdeckung vom DB-R35DUS zu entfernen, lösen Sie die Schrauben und den Deckel des Gerätes. Nur die Schrauben der Oberseite müssen entfernt werden. Der Einschalter befindet sich auf der Oberseite des Gerätes. Öffnen Sie den Deckel des Gehäuses indem sie mit dem Schraubendreher in die vorhandenen Schraubenlöcher fassen.
- Seite 6 Installieren in Single oder RAID 0 Mode: 1. Installieren Sie beide Festplatten in die beiden Einschübe des Festplattenkäfigs und sichern Sie diese mit den vorhandenen Schrauben. 2. Den Festplattenkäfig mit den eingebauten HDDs rückseitig zum DB-R35DUS anbringen.
- Seite 7 4. Verschließen Sie die obere Abdeckung und befestigen sie die Schrauben die Sie vorher entfernt haben. Die Installation ist abgeschlossen, schließen Sie das Stromversorgungskabel an und verbinden Sie das DB-R35DUS mit dem USB Kabel zum Computer. Das DB-R35DUS ist nun betriebsbereit.
- Seite 8 Stromversorgung und schalten das Gerät ein. (Keine Verbindung mit dem Computer nötig). Das DB-R35DUS errichtet automatisch eine RIB-Tabelle für die erste Festplatte. Auf diese Weise erkennt das DB-R35DUS die Quellfestplatte. Nachdem die RIB Tabelle auf die Festplatte geschrieben ist wird die Fehler-Anzeigen-Leuchte der zweiten Festplatte leuchten. Schalten Sie das Gerät aus und entfernen Sie die Festplattenhalterung um die zweite...
- Seite 9 DB-R35DUS eine „Umbau Funktion“ durchführen. Diese Funktion kopiert identische Daten von HDD1 zu HDD2. Der Umbau kann Offline erfolgen. Später schaltet sich die Indikator LED aus und das DB-R35DUS ist betriebsbereit. Die Umwandlung (kopieren) der Daten kann mehrere Stunden in Anspruch nehmen, abhängig von der Größe der Festplatten.
- Seite 10 System Setup: Verbindung zum Computer: Vorsichtsmaßnahmen zur Benutzung des RAID Gehäuses. 1. Die Belüftungslöcher des Gehäuses nicht bedecken oder blockieren. 2. Checken Sie das Gehäuse, das Zubehör und die mitgelieferten Kabel auf sichtbare Beschädigungen bevor sie die Stromversorgung herstellen. 3. Schützen sie das Gehäuse vor Wasser oder Feuchtigkeit. Einstellungen: None-RAID: (Single Mode) Der Computer zeigt zwei unabhängige Laufwerke.
- Seite 11 angezeigt. Spanning ist eine Funktion (nicht RAID) die es ermöglicht sequentiell zwischen zwei Festplatten zu schreiben. RAID 0 - Stripping: Zwei Festplatten werden als ein großes Laufwerk angezeigt aber die Geschwindigkeit wird verstärkt. Die beiden Festplatten schreiben ihre Daten in einem Spalten-Effekt. Diese Form der Spaltung ermöglicht es jedes Stück der Daten in verschiedene Segmente über beide Festplatten zu verteilen.
- Seite 12 Die Fehleranzeige leuchte auf wenn HDD1 oder HDD2 defekt ist oder das wiederherstellen nicht funktioniert oder die HDD nicht vorhanden ist. Für die Installation von des DB-R35DUS beziehen Sie sich bitte auf das Installieren des Festplattenlaufwerks. Bemerkung: Für jedes wechseln des DB-R35DUS Modes verwenden Sie bitte das RIB Reinigungs-Programm von unserer CD-ROM um die RIB Tabelle der HDD zu säubern.
- Seite 13 Laufwerksinstallation und korrigieren Sie die Einstellungen. 1. Schalten sie den PC ein und starten Windows. 2. Verbinden Sie das DB-R35DUS und drücken sie Power 3. Windows wird das Laufwerk suchen und automatisch installieren. 4. Öffnen Sie “Arbeitsplatz” und “externes Laufwerk” erscheint.
- Seite 14 1. ziehen sie das externe Laufwerk in den Papierkorb 2. Schalten sie „aus“ Bemerkung: Wenn Benutzer das DB-R35DUS auf Windows und Mac Betriebssystemen verwenden möchten, empfehlen wir, die Festplatte auf FAT32 zu formatieren. Formatieren Sie die HDD unter Windows Betriebssystemen.
