Bedienungsanleitung CellaTemp PX 4x 5x 6x

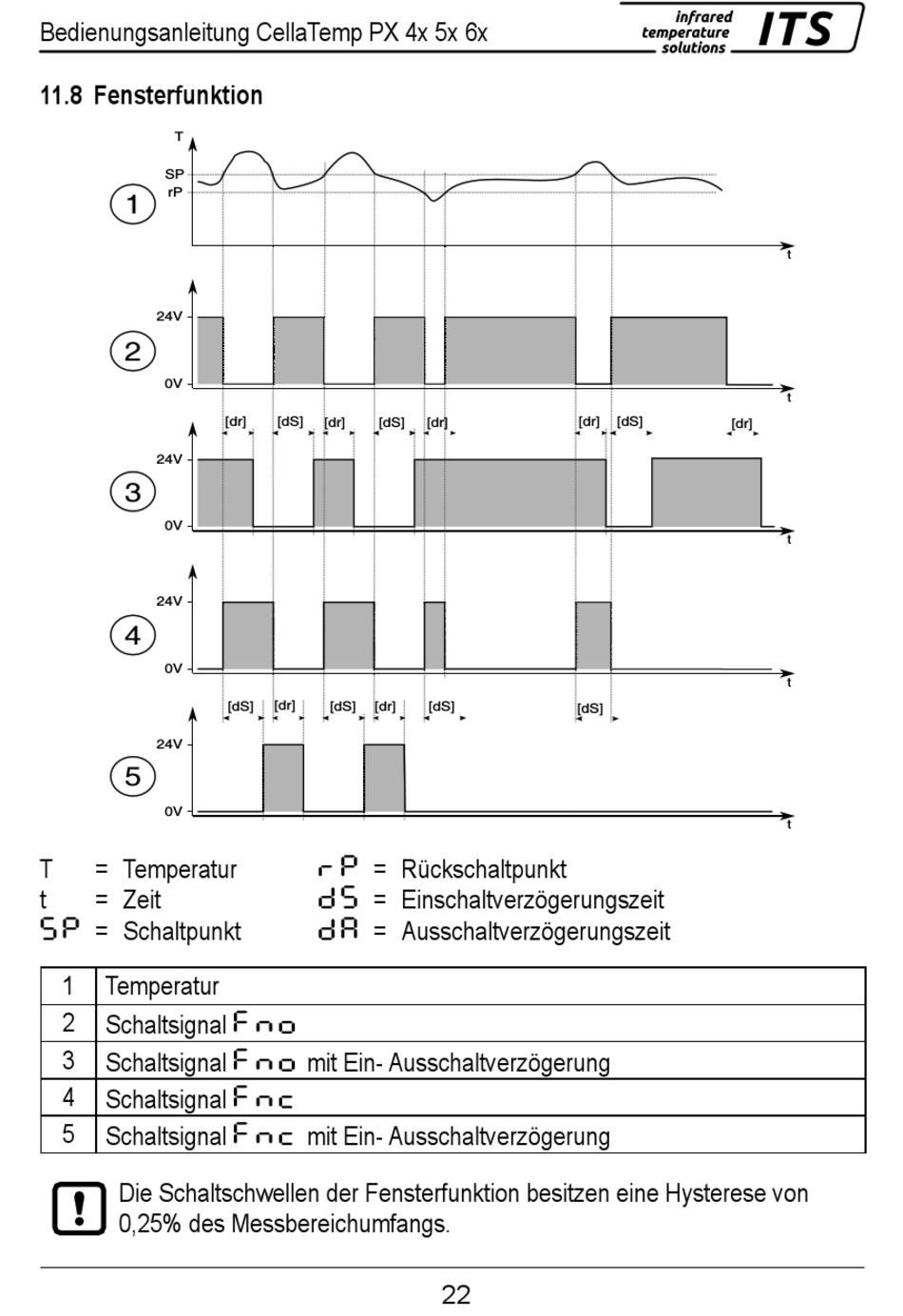

11.8 Fensterfunktion
T
SP
rP
1
24V
2
0V
24V
3
0V
24V
4
0V
24V
5
0V
T
= Temperatur
t
= Zeit
SP = Schaltpunkt
1
Temperatur
2
Schaltsignal Fno
3
Schaltsignal Fno mit Ein- Ausschaltverzögerung
4
Schaltsignal Fnc
5
Schaltsignal Fnc mit Ein- Ausschaltverzögerung
Die Schaltschwellen der Fensterfunktion besitzen eine Hysterese von
0,25% des Messbereichumfangs�
[dS]
[dr]
[dr]
[dS]
[dr]
[dS]
[dS]
[dr]
rP = Rückschaltpunkt
dS = Einschaltverzögerungszeit
dR = Ausschaltverzögerungszeit
[dr]
[dr]
] ]
[dS]
[dS]
